具有搅拌功能的坐便器的制作方法

本实用新型涉及一种具有搅拌功能的坐便器，属于日常用品领域。

背景技术：

传统的坐便器当污物的块径较大时，吸水管的下水管道容易受到堵塞，通常采用马桶揣子进行疏通，费事费力，更日常生活带来了极大的不便。

技术实现要素：

为克服现有技术的缺陷，本实用新型提供一种具有搅拌功能的坐便器。本实用新型的技术方案是：

具有搅拌功能的坐便器，包括坐便器本体，在该坐便器本体的吸水管上设置有搅拌机构，该搅拌机构包括电机、支架、搅拌轴、搅拌轮、密封圈、防水轴承、轴承座、链条、主动轮和从动轮，所述的支架焊接在吸水管的外部，电机固定安装在支架上，所述的主动轮安装在电机的转轴上，搅拌轴径向穿过吸水管，两端通过安装在吸水管外部的防水轴承支撑，该防水轴承安装在轴承座上，该轴承座焊接在吸水管的外部，在吸水管内部的搅拌轴上安装有搅拌轮，在吸水管外部的搅拌轴安装有从动轮，该从动轮与所述的主动轮通过链条传动连接，吸水管与搅拌轴之间安装有密封圈；电机开关位于坐便器本体的冲水按键的一侧。

本实用新型的优点是：由于在吸水管上设置有搅拌机构，可以对块径较大的污物及时粉碎，保证了坐便器的清洁，使用方便。

附图说明

图1是本实用新型的主体结构示意图；

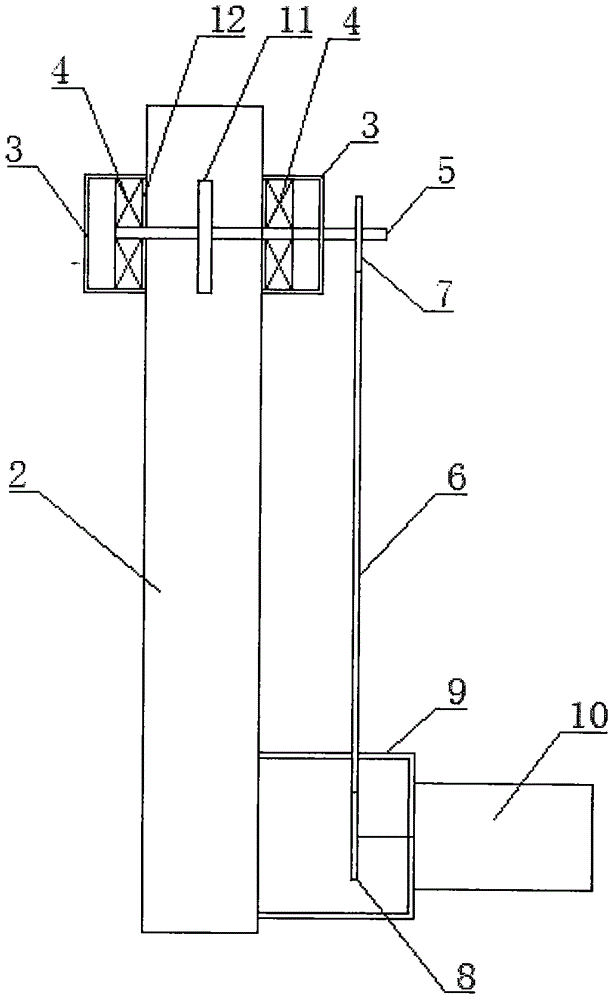

图2是图1中搅拌机构的结构示意图。

具体实施方式

下面结合具体实施例来进一步描述本实用新型，本实用新型的优点和特点将会随着描述而更为清楚。但这些实施例仅是范例性的，并不对本实用新型的范围构成任何限制。本领域技术人员应该理解的是，在不偏离本实用新型的精神和范围下可以对本实用新型技术方案的细节和形式进行修改或替换，但这些修改和替换均落入本实用新型的保护范围内。

参见图1和图2，本实用新型涉及一种具有搅拌功能的坐便器，包括坐便器本体1，在该坐便器本体1的吸水管2上设置有搅拌机构，该搅拌机构包括电机10、支架9、搅拌轴5、搅拌轮11、密封圈12、防水轴承4、轴承座3、链条6、主动轮8和从动轮7，所述的支架9焊接在吸水管2的外部，电机10固定安装在支架9上，所述的主动轮8安装在电机10的转轴上，搅拌轴5径向穿过吸水管2，两端通过安装在吸水管2外部的防水轴承4支撑，该防水轴承4安装在轴承座3上，该轴承座3焊接在吸水管2的外部，在吸水管2内部的搅拌轴5上安装有搅拌轮11，在吸水管外部的搅拌轴5安装有从动轮7，该从动轮7与所述的主动轮8通过链条6传动连接，吸水管2与搅拌轴5之间安装有密封圈12；电机开关位于坐便器本体1的冲水按键的一侧，方便操作。

本实用新型的工作原理是：当需要进行启动搅拌机构的时候，打开电机开关，主动轮带动从动轮转动，进而带动搅拌轴和搅拌轮旋转，实现对污物的粉碎，防止了吸水管的堵塞。
