一种易清理组合式雨水井的制作方法

本实用新型涉及市政排水工程设施技术领域，特别涉及一种易清理组合式雨水井。

背景技术：

市政排水工程设施中，雨水井作为重要组成部分，主要在降雨时用以汇聚雨水并排入市政排水管道中。

目前，现有的雨水井结构，虽然通过设置格栅式井盖或过滤筐能有效地拦截收集体积较大的垃圾、废物等，但是，污泥、砂石还是容易沉积在雨水井底部，进而造成市政排水管道阻塞，而且，每次对井底的清理都费时费力，劳动强度大。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、便于清理的易清理组合式雨水井。

为解决上述技术问题所采用的技术方案：一种易清理组合式雨水井，包括排水管道、井筒、井盖，及可拆卸式连接在井筒内的内胆，在所述井筒和内胆侧壁中部均设有相对应的排水口，所述排水管道与井筒的排水口相连接，所述内胆的排水口与内胆底壁存在预定距离以在内胆底部形成沉积容腔。

进一步地，在所述内胆顶部设有便于取出内胆的把手结构。

进一步地，在所述内胆内壁位于排水口处设有嵌槽，通过所述嵌槽在排水口处卡接有滤网。

进一步地，所述内胆顶部外缘向外延伸以形成用以供井盖嵌入安放的沉台。

有益效果：此易清理组合式雨水井中，通过在井筒内部设置可拆卸式的内胆，内胆底部形成沉积容腔，随雨水一起进入内胆的污泥、砂石会在内胆底部沉淀积聚，避免直接灌到排水管道中造成堵塞，而且，积聚一定量的污泥、砂石后，可以直接将内胆取出，倒出其中的污泥、砂石，清理方便快捷，省时省力。

附图说明

下面结合附图和实施例对本实用新型做进一步的说明；

图1为本实用新型实施例的结构示意图；

图2为本实用新型实施例的剖面结构示意图；

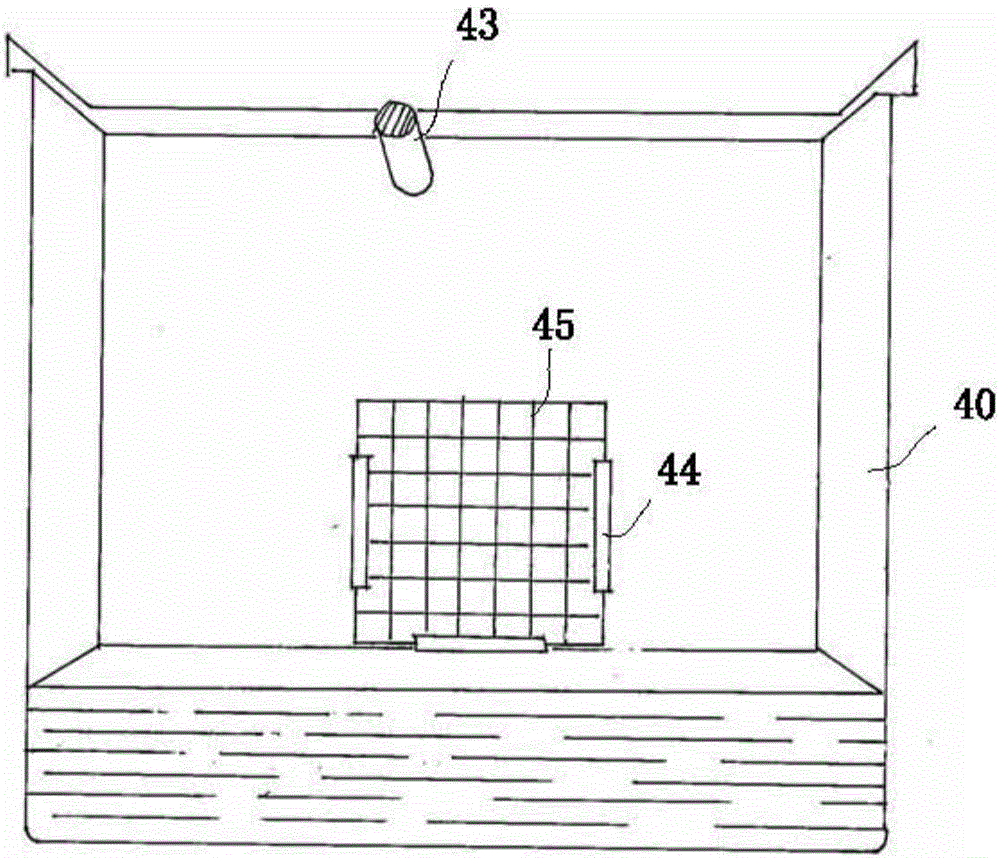

图3为本实用新型实施例的内部结构示意图。

具体实施方式

参照图1至图3，本实用新型一种易清理组合式雨水井，包括排水管道10、井筒20、井盖30，及可拆卸式连接在井筒20内的内胆40，在井筒20和内胆40侧壁中部均设有相对应的排水口，排水管道10与井筒20的排水口相连接，内胆40的排水口与内胆底壁存在预定距离以在内胆底部形成沉积容腔。

本实施例中，井筒20和井盖30均采用混凝土浇筑构成，井筒20浇筑形成在路基以下，井筒20侧壁中部预留有与排水管道10相连接的排水口，可拆卸式安装在井筒20内，内胆40侧壁的排水口与排水管道10相对接，内胆40顶部外缘向外延伸，从而在顶部形成沉台42，沉台42用以供井盖30边缘嵌入放置。

降雨时，雨水汇聚在内胆40后，通过排水口、排水管道10排向市政排水管网，内胆40底部的沉积容腔为污泥、砂石沉淀提供了一定空间，随雨水一起进入内胆40的污泥、砂石会在内胆底部沉淀积聚，避免直接灌到排水管道10中，堵住排水管道10。当内胆40底部沉积一定量的污泥、砂石后，可以将内胆40取出，直接倒出其中的污泥、砂石，清理方便快捷，省时省力。

其中，在内胆40顶部设有便于取出内胆40的把手结构，该把手结构为固定在内胆40顶部中间的提杆43。

作为优选，在内胆40内壁位于排水口处设有嵌槽44，通过嵌槽44在排水口处卡接有滤网45，通过设置滤网45可以进行二次过滤，以确保排水口通畅。

上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型不限于上述实施方式，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
