一种电控液动排水装置的制作方法

本发明涉及一种排水装置，具体是一种电控液动排水装置。

背景技术：

市面上靠电驱动的排水阀产品是用电机或电磁推杆提供排水的动作，电机或电磁推杆工作耗电，供电方式分两种：1、家用电ac220v直接引入供电或变压后供电，由于工作环境潮湿，且不方便引电路，会有很大的安全隐患。2、用电池供电，由于耗电大，需要频繁更换，且环境潮湿使电池盒需要全密封，更换不方便。3、现有的电磁驱动装置驱动力小，不适合需要大驱动力的场所使用。

技术实现要素：

本发明的目的是为了克服已有技术存在的缺点，提供一种结构简单，使用方便，驱动力强，能耗低，适用范围广的一种电控液动排水装置。

本发明目的是用以下方式实现的：一种电控液动排水装置，其特征在于：其包括外壳及设于其内部的容置腔，容置腔底部设置排水孔，排水孔上方设置有可升降式排水阀芯，排水阀芯覆盖在排水孔上起到截止排水作用，排水阀芯与排水孔分离起到排水作用；所述的容置腔内还设置有液压驱动缸与排水阀芯连接，液压驱动缸推动排水阀芯运动，实现排水。

所述的液压驱动缸包括缸体及设于其内的活塞，缸体的底部设置有进水口与脉冲电磁阀连接，缸体的顶部安装有缸盖，活塞上连接有驱动杆从缸盖处延伸出缸体外与排水阀芯连接，所述的活塞底部设置有泄压阀，泄压阀与活塞之间设置弹簧，弹簧驱动泄压阀常态下处于打开状态。

所述的泄压阀包括密封片及连接脚，密封片覆盖在位于活塞中部的导水孔上，连接脚插入设置在活塞上的安装孔内。

所述的连接脚设置有若干个，其端部设置有挂钩，挂钩卡扣在安装孔上，防止密封片与活塞分离。

所述的活塞外缘上安装有密封圈，密封圈密封活塞与缸体间的间隙。

所述的驱动杆内部设置有容置腔，所述的弹簧安装在容置腔内并一端抵压在密封片上，将密封片向外推出。

所述的驱动杆内螺接安装有调节螺丝，旋转调节螺丝可控制其与驱动杆间相对位置。

所述的排水阀芯与驱动杆间通过连杆连接。

本发明的有益效果是：1、结构简单，生产成本低，提高市场竞争力。2、以外部提供的自来水作为驱动动力，可为活塞提供更大的推动力，从而使得本驱动装置具有更大的驱动力。3、控制系统的脉冲电磁阀功耗低，体积小，可便于采用干电池或是锂电池供电，大幅度延长电池的使用寿命。4、液压缸为非密封式结构，因此其制造精度低，无需采用高精度的模具等设备生产，简化工艺流程。

附图说明

图1为本发明总装效果图。

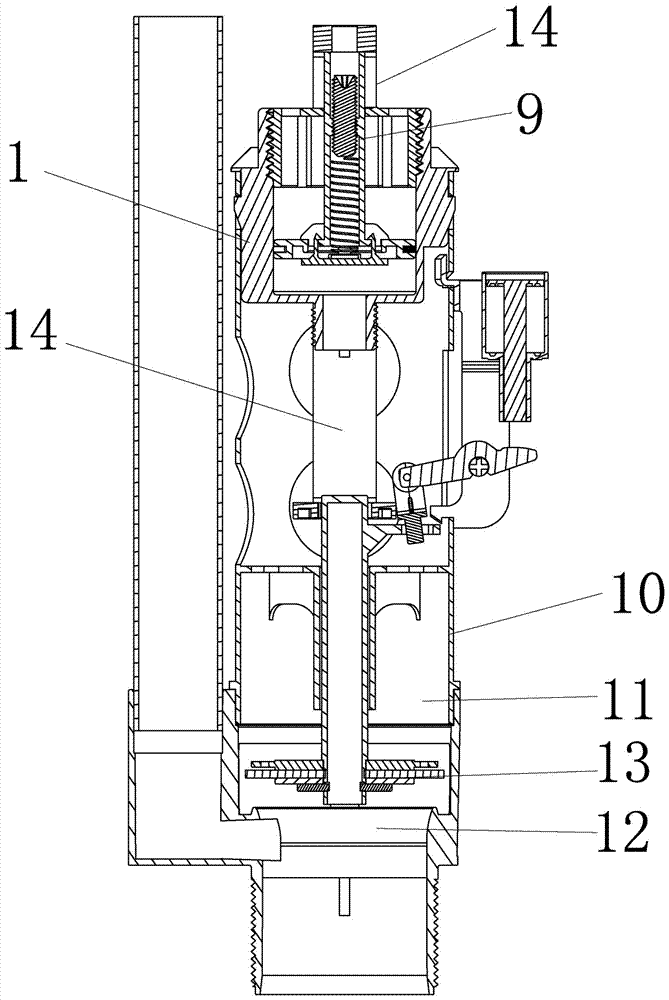

图2为本发明结构剖视图。

图3为本发明中液压驱动缸结构示意图。

图4为本发明中液压驱动缸结构装配图。

图5为本发明中液压驱动缸结构剖视图。

具体实施方式

下面结合附图对本发明作具体进一步的说明。一种电控液动排水装置，其特征在于：其包括外壳10及设于其内部的容置腔11，容置腔11底部设置排水孔12，排水孔12上方设置有可升降式排水阀芯13，排水阀芯13覆盖在排水孔12上起到截止排水作用，排水阀芯13与排水孔12分离起到排水作用；所述的容置腔11内还设置有液压驱动缸与排水阀芯13连接，液压驱动缸推动排水阀芯13运动，实现排水。

所述的液压驱动缸包括缸体1及设于其内的活塞2，缸体1的底部设置有进水口3与脉冲电磁阀连接，缸体1的顶部安装有缸盖5，活塞2上连接有驱动杆8从缸盖5处延伸出缸体1外与排水阀芯连接，所述的活塞2底部设置有泄压阀6，泄压阀6与活塞2之间设置弹簧7，弹簧7驱动泄压阀6常态下处于打开状态。

所述的泄压阀6包括密封片61及连接脚62，密封片61覆盖在位于活塞2中部的导水孔21上，连接脚62插入设置在活塞2上的安装孔22内。

所述的连接脚62设置有若干个，其端部设置有挂钩63，挂钩63卡扣在安装孔22上，防止密封片61与活塞2分离。

所述的活塞2外缘上安装有密封圈4，密封圈4密封活塞2与缸体1间的间隙。

所述的驱动杆8内部设置有容置腔81，所述的弹簧7安装在容置腔81内并一端抵压在密封片61上，将密封片61向外推出。

所述的驱动杆8内螺接安装有调节螺丝9，旋转调节螺丝9可控制其与驱动杆间相对位置。

所述的排水阀芯13与驱动杆9间通过连杆14连接。

工作原理：本案中，以本装置用于马桶排水阀为例进行说明，在使用前，将本装置安装在马桶的水箱中，外壳底部的排水孔与马桶的排水孔对接，并将脉冲电磁阀的出水端与进水口连接，脉冲电磁阀的进水管与自来水管连接，当需要排水时，通过控制系统向脉冲电磁阀通电使其工作，将水阀打开，水从缸体底部的进水口进入，此时泄压阀在水压作用下向上运动处于关闭状态，水直接推动活塞及驱动杆向上运动，驱动杆通过连杆14向上提升排水阀芯，使得排水阀离开排水孔，位于水箱内的水从排水孔排出，起到对马桶的冲洗作用。排水过程中由于水压着泄压阀，泄压阀也处于关闭状态，此时活塞与缸体间隙引起的泄压影响小的可以忽略，驱动杆保持打开排水阀动作。

当需要关闭时，脉冲电磁阀掉电，由于液压驱动缸的缸体不是完全密封，缸内水压迅速下降，泄压阀受弹簧弹力打开，活塞在驱动杆及排水阀的自重驱动其受重力迅速复位，当活塞运行到最低处时泄压阀关闭，为下一次动作准备。

与传统技术相比，本案中以自来水等有压管道提供动力，驱动活塞运动，从而向外提供驱动动力。其中由于自来水等压力较高，通过活塞的转换后，其能提供更大的驱动力，以驱动阻力大，运动行程长等设备使用。另外，本案中采用脉冲电磁阀作为控制元件，其具有结构简单，功耗低，安装方便等诸多优点，因此其可采用干电池，锂电池等简易供电设备供电，从而使得本装置具有更长的使用寿命及电池更换周期，故可广泛推广适用于智能马桶，水塔，洗涤盆，鱼缸等需要排水的场所使用。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。

技术特征：

技术总结
一种电控液动排水装置，其特征在于：其包括外壳及设于其内部的容置腔，容置腔底部设置排水孔，排水孔上方设置有可升降式排水阀芯，排水阀芯覆盖在排水孔上起到截止排水作用，排水阀芯与排水孔分离起到排水作用；所述的容置腔内还设置有液压驱动缸与排水阀芯连接，液压驱动缸推动排水阀芯运动，实现排水。本发明的有益效果是：1、以外部提供的自来水作为驱动动力，可为活塞提供更大的推动力，从而使得本驱动装置具有更大的驱动力。2、控制系统的脉冲电磁阀功耗低，体积小，可便于采用干电池或是锂电池供电，大幅度延长电池的使用寿命。3、液压缸为非密封式结构，因此其制造精度低，无需采用高精度的模具等设备生产，简化工艺流程。

技术研发人员：李俊德
受保护的技术使用者：佛山市顺德区卡地尔卫浴实业有限公司
技术研发日：2017.06.09
技术公布日：2017.09.08
