通道式节能天桥的制作方法

本实用新型涉及公共设施技术领域，尤其涉及一种通道式节能天桥。

背景技术：

随着经济的日益发展和人们生活水平的不断提高，城市马路上的车辆也越来越多，在人多拥挤的路口往往交通拥堵的现象严重。现有的天桥是架在空中便于人或车辆通行的建筑物，其所承担的作用主要是为人或车辆穿过马路提供通道。

目前，普通的天桥只有单纯的通行功能，另外一部分天桥可能会有照明和广告展示等功能，这些天桥往往功能单一，不能遮风遮雨，天桥内的温度也无法控制，不能满足人们各方面的需求，而且通常采用市电力给其供电，能耗大，不够节能，给国家供电系统带来严重的负担。

技术实现要素：

本实用新型的目的是提供一种通道式节能天桥，以克服现有技术中的天桥功能单一且不够节能的问题。

为了解决上述技术问题，本实用新型提供了一种通道式节能天桥，包括横向通道、接地通道和桥墩，所述横向通道通过所述桥墩支撑在马路之上，所述横向通道的两端通过所述接地通道与地面连通，所述横向通道和接地通道均为由地板、钢化玻璃侧墙和顶盖围成的通道式结构，所述顶盖的上侧设有太阳能电池板，所述顶盖的左右两端为倾斜结构且设有换气扇，所述换气扇的外侧设有电动百叶窗，所述顶盖的内部设有控制器和蓄电池，所述顶盖的下侧设有LED灯和温度传感器，所述太阳能电池板与所述蓄电池连接，所述控制器分别与所述蓄电池、换气扇、电动百叶窗、LED灯和温度传感器连接，所述温度传感器用于检测天桥内的温度并反馈给控制器。

优选地，所述LED灯为多个且均匀的排成一列。

优选地，所述换气扇为多个且均匀的排成两列。

本实用新型的通道式节能天桥通过顶盖水平布置的太阳能电池板将太阳能有效的转化为电能并储存在蓄电池中，然后通过蓄电池为控制器、换气扇、电动百叶窗、LED灯和温度传感器供电，控制器能够控制LED灯对天桥内进行照明，控制器能够根据温度传感器检测的天桥内的实际温度更准确的控制空调实现保温或降温，如夏天需要降温时，控制电动百叶窗开启同时换气扇旋转工作，如冬天需要保温时，控制电动百叶窗关闭同时换气扇不工作，另外，通道式的封闭桥体能够使跳桥与外界相对隔离，不仅能遮风遮雨遮阳，也能够更好的完成保温或降温，钢化玻璃侧壁能够使天桥内的乘客拥有更好的视野，本实用新型的通道式节能天桥有效地解决了现有技术中的天桥功能单一且不够节能的问题，使用性能极佳，大大的提高了人们的生活质量。

附图说明

图1为本实用新型实施例的通道式节能天桥的结构示意图；

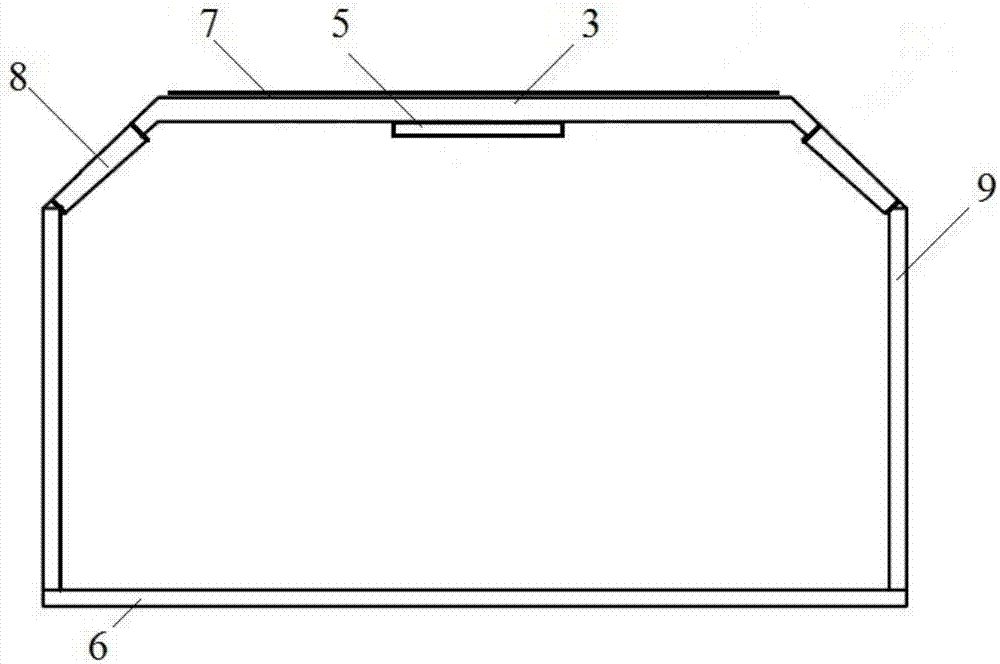

图2为本实用新型实施例的通道式节能天桥的横向通道的截面示意图。

图中，1横向通道；2：接地通道；3：顶盖；4：桥墩；5：LED灯；6：地板；7：太阳能电池板；8：换气扇；9：钢化玻璃侧墙。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。此外，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

如图1、2所示，本实施例的通道式节能天桥包括：横向通道1、接地通道2和桥墩4，横向通道1通过桥墩4支撑在马路之上，横向通道1的两端通过接地通道2与地面连通，横向通道1和接地通道2均为由地板6、钢化玻璃侧墙9和顶盖3围成的通道式结构，顶盖3的上侧设有太阳能电池板7，顶盖3的左右两端为倾斜结构且设有换气扇8，换气扇8的外侧设有电动百叶窗，电动百叶窗用于实现换气扇与天桥外侧的通断，顶盖3的内部设有控制器和蓄电池，顶盖3的下侧设有LED灯5和温度传感器，太阳能电池板7与蓄电池连接，控制器分别与蓄电池、换气扇8、电动百叶窗、LED灯5和温度传感器连接，温度传感器用于检测天桥内的温度并反馈给控制器，控制器根据桥内实际温度与预设温度对比来判断并控制电动百叶窗开启还是关闭。

LED灯5为多个且均匀的排成一列。换气扇8为多个且均匀的排成两列。LED灯5的横向位置可以与换气扇8的横向位置在同一条水平线上，以是整体布局更整洁规矩美观。

本实用新型的通道式节能天桥通过顶盖水平布置的太阳能电池板将太阳能有效的转化为电能并储存在蓄电池中，然后通过蓄电池为控制器、换气扇、电动百叶窗、LED灯和温度传感器供电，控制器能够控制LED灯对天桥内进行照明，控制器能够根据温度传感器检测的天桥内的实际温度更准确的控制空调实现保温或降温，如夏天需要降温时，控制电动百叶窗开启同时换气扇旋转工作，如冬天需要保温时，控制电动百叶窗关闭同时换气扇不工作，另外，通道式的封闭桥体能够使跳桥与外界相对隔离，不仅能遮风遮雨遮阳，也能够更好的完成保温或降温，钢化玻璃侧壁能够使天桥内的乘客拥有更好的视野，本实用新型的通道式节能天桥有效地解决了现有技术中的天桥功能单一且不够节能的问题，使用性能极佳，大大的提高了人们的生活质量。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
