一种可拼接的水泥路面摊铺机的制作方法

本发明涉及道路施工设备技术领域，具体为一种可拼接的水泥路面摊铺机。

背景技术：

目前，在道路的铺设过程中，道路的铺设主要是将已经搅拌好的混凝土倒在路基上，然后在通过人工使用工具将成堆状的水泥平摊开，这样的铺设方法在实际的操作过程中较为繁杂，消耗人力过多，同时道路建设者的劳动强度大，当然对于城市的水泥道路目前有大型机械辅助作业，但对于山区的乡间小道存在操作空间的局限性，无法使用大型机械，进而带来不便。

在公路施工时，对于水泥路面的施工来说，通常是搅拌车将水泥搅拌后，倾倒在公路路面上所以地面水泥浆都是软的，必须要人工使用小平板手工一小块小块的进行抹平，但是这样进行抹平一般需要工人长时间蹲在地上进行作业，劳动强度大，并且一般在抹平时，有的地方料多有的地方料少，需要将一些地方多余的料进行转移，然后进行填料，正常使用的抹平板在遇到这种情况时，需要提起抹平板将多余的料铲过来，然后使用抹平板进行重新按压，容易破坏原有地面周围平整的地面，为此我们提出一种可拼接的水泥路面摊铺机，用以解决上述问题。

技术实现要素：

本发明的目的在于提供一种可拼接的水泥路面摊铺机，以解决上述背景技术中提出的问题。

为解决上述问题，本例设计了一种可拼接的水泥路面摊铺机，本发明所述的一种可拼接的水泥路面摊铺机，包括左机身、右机身以及一个或一个以上的辅助机身，所述左机身包括机架，所述机架左侧固定设置有传动箱，所述传动箱内设置有传动腔，所述传动腔左右端壁间前后对称转动设置有向右延伸的绞龙轴和辊压轴，所述绞龙轴位于所述传动箱内固定设置有绞龙带轮，所述绞龙轴右侧位于所述传动箱外固定设置有绞龙叶片，所述绞龙轴右端固定设置有阶梯，所述辊压轴位于所述传动箱内固定设置有辊压带轮，所述辊压轴右侧位于所述传动箱外固定设置有辊压轮，所述辊压轮上方固定设置有用于支撑所述辊压轮的支撑环，所述辊压轴右端固定设置有花键孔，所述传动腔前后端壁间位于所述绞龙轴和所述辊压轴中间上方转动设置有压平轴，所述压平轴位于所述传动箱内固定设置有压平带轮，所述压平轴可带动位于所述绞龙轴后侧的压平装置进行水泥预压，所述压平轴右端固定设置有花键孔，所述压平带轮与所述绞龙带轮间使用第一皮带连接，所述压平带轮与所述辊压带轮间使用第二皮带连接，所述传动箱右端壁固定设置有电机轴向左延伸至所述传动腔内的主电机，所述电机轴位于所述传动箱内固定设置有主电机带轮，所述主电机带轮与所述辊压带轮间使用第三皮带连接，所述传动箱右端壁转动设置有与所述辊压轴同轴但不干涉的运动轮轴，所述运动轮轴右端固定设置有运动轮，所述运动轮与导轨抵接并沿着所述导轨滚动，所述运动轮轴上位于所述运动轮左端固定设置有运动带轮，所述传动箱右端壁固定设置有位于所述运动轮轴上方的运动电机，所述运动轮轴下方设置有用于控制所述运动电机转速的转向装置，所述运动电机向右动力连接有运动电机带轮，所述运动电机带轮与所述运动带轮间使用第四皮带连接，所述机架右侧前端壁固定设置有搭扣座。

进一步地，所述右机身包括与所述左机身镜像设置的所述机架、所述传动箱、所述传动腔、所述绞龙轴、所述绞龙带轮、所述辊压轴、所述绞龙叶片、所述辊压带轮、所述辊压轮、所述支撑环、所述压平轴、所述压平带轮、所述压平装置、所述第一皮带、所述第二皮带、所述电机轴、所述主电机、所述主电机带轮、所述第三皮带、所述运动轮轴、所述运动轮、所述运动带轮、所述运动电机、所述运动电机带轮以及所述第四皮带，所述绞龙轴左端设置有可与所述左机身中的所述绞龙轴右端阶梯铰合的阶梯，所述辊压轴左端固定设置有可与所述左机身中的所述辊压轴右端设置的花键孔啮合的花键轴，所述压平轴左端固定设置有可与所述左机身中的所述辊压轴右端设置的花键孔啮合的花键轴，所述机架左侧前端壁固定设置有搭扣。

进一步地，所述辅助机身包括与所述左机身相同设置的所述机架、所述支撑环与所述压平装置，所述支撑环上转动设置有辅助辊压轮，所述辅助辊压轮内固定设置有辅助辊压轴，所述辅助辊压轴左端设置有可与所述左机身中的所述辊压轴右端设置的花键孔啮合的花键轴，所述辅助辊压轴右端设置有可与所述右机身中的所述辊压轴左端设置的花键轴啮合的花键孔，所述机架上转动设置有辅助压平轴，所述辅助压平轴左端设置有可与所述左机身中的所述压平轴右端设置的花键孔啮合的花键轴，所述辅助压平轴右端设置有可与所述右机身中的所述压平轴左端设置的花键轴啮合的花键孔，所述机架上转动设置有辅助绞龙轴，所述辅助绞龙轴固定设置有与所述左机身相同设置的所述绞龙叶片，所述辅助绞龙轴左端设置有可与所述左机身中的所述绞龙轴右端阶梯铰合的阶梯，所述辅助绞龙轴右端设置有可与所述右机身中的所述绞龙轴左端阶梯铰合的阶梯，所述机架左侧前端壁固定设置有搭扣，所述机架右侧前端壁固定设置有搭扣座。

进一步地，所述压平装置包括所述机架上左右延伸固定设置的前后对称的压平支承架，所述压平支承架间上下滑动设置有压平滑杆，所述压平滑杆下端上下滑动设置有压平块，所述压平块上端壁与所述压平滑杆下端壁通过第一弹簧连接，所述压平滑杆下端壁固定设置有反转开关，所述压平轴右侧位于所述传动箱外固定设置有偏心轮，所述偏心轮外设置有偏心轮框，所述偏心轮框下端壁与所述压平滑杆上端壁固定连接。

进一步地，所述转向装置包括所述传动箱内位于所述辊压轴下方设置的十字形转向腔，所述转向腔内左右滑动设置有t形滑杆，所述十字形转向腔左端壁上侧固定设置有减速开关，所述十字形转向腔右端壁上侧固定设置有加速开关，所述t形滑杆左端壁与所述十字形转向腔左端壁通过第二弹簧连接，所述t形滑杆右端壁与所述导轨抵接。

本发明的有益效果是：本发明提供的是一种可拼接的水泥路面摊铺机，该设备本发明结构简单，使用方便，构思巧妙，设计合理，使用方便，操作便捷，不再需要人工使用工具费力地对铺设在路基上的水泥进行整平，降低劳动强度，缩短工作时间，提高工作效率，整平效果好，确保路面平整，提高整平质量，拼接设计既减少了运输过程中带来的不便，也能对山区的乡间小道进行施工，通过自身设置可根据路线走势进行自动调整。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

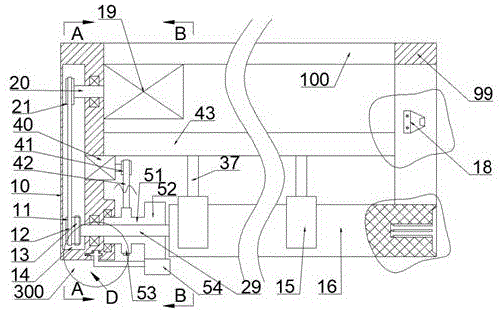

图1为本发明的一种可拼接的水泥路面摊铺机左机身的结构示意图；

图2为本发明的一种可拼接的水泥路面摊铺机右机身的结构示意图；

图3为本发明的一种可拼接的水泥路面摊铺机辅助机身的结构示意图；

图4为图1的“a-a”方向的结构示意图；

图5为图1的“b-b”方向的结构示意图；

图6为图3的“c”方向的结构示意图；

图7为图1的“d”方向的结构放大示意图。

具体实施方式

下面结合图1-图7对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明涉及一种可拼接的水泥路面摊铺机，主要应用于道路施工的过程中，下面将结合本发明附图对本发明做进一步说明：本发明所述的一种可拼接的水泥路面摊铺机，包括左机身100、右机身101以及一个或一个以上的辅助机身102，所述左机身100包括机架99，所述机架99左侧固定设置有传动箱10，所述传动箱10内设置有传动腔14，所述传动腔14左右端壁间前后对称转动设置有向右延伸的绞龙轴27和辊压轴29，所述绞龙轴27位于所述传动箱10内固定设置有绞龙带轮28，所述绞龙轴27右侧位于所述传动箱10外固定设置有绞龙叶片30，所述绞龙轴27右端固定设置有阶梯50，所述辊压轴29位于所述传动箱10内固定设置有辊压带轮11，所述辊压轴29右侧位于所述传动箱10外固定设置有辊压轮16，所述辊压轮16上方固定设置有用于支撑所述辊压轮16的支撑环15，所述辊压轴29右端固定设置有花键孔，所述传动腔14前后端壁间位于所述绞龙轴27和所述辊压轴29中间上方转动设置有压平轴25，所述压平轴25位于所述传动箱10内固定设置有压平带轮24，所述压平轴25可带动位于所述绞龙轴27后侧的压平装置200进行水泥预压，所述压平轴25右端固定设置有花键孔，所述压平带轮24与所述绞龙带轮28间使用第一皮带26连接，所述压平带轮24与所述辊压带轮11间使用第二皮带13连接，所述传动箱10右端壁固定设置有电机轴20向左延伸至所述传动腔14内的主电机19，所述电机轴20位于所述传动箱10内固定设置有主电机带轮21，所述主电机带轮21与所述辊压带轮11间使用第三皮带12连接，所述传动箱10右端壁转动设置有与所述辊压轴29同轴但不干涉的运动轮轴51，所述运动轮轴51右端固定设置有运动轮52，所述运动轮52与导轨54抵接并沿着所述导轨54滚动，所述运动轮轴51上位于所述运动轮52左端固定设置有运动带轮53，所述传动箱10右端壁固定设置有位于所述运动轮轴51上方的运动电机40，所述运动轮轴51下方设置有用于控制所述运动电机40转速的转向装置300，所述运动电机40向右动力连接有运动电机带轮41，所述运动电机带轮41与所述运动带轮53间使用第四皮带42连接，所述机架99右侧前端壁固定设置有搭扣座18。

有益地，所述右机身101包括与所述左机身100镜像设置的所述机架99、所述传动箱10、所述传动腔14、所述绞龙轴27、所述绞龙带轮28、所述辊压轴29、所述绞龙叶片30、所述辊压带轮11、所述辊压轮16、所述支撑环15、所述压平轴25、所述压平带轮24、所述压平装置200、所述第一皮带26、所述第二皮带13、所述电机轴20、所述主电机19、所述主电机带轮21、所述第三皮带12、所述运动轮轴51、所述运动轮52、所述运动带轮53、所述运动电机40、所述运动电机带轮41以及所述第四皮带42，所述绞龙轴27左端设置有可与所述左机身100中的所述绞龙轴27右端阶梯铰合的阶梯，所述辊压轴29左端固定设置有可与所述左机身100中的所述辊压轴29右端设置的花键孔啮合的花键轴，所述压平轴25左端固定设置有可与所述左机身100中的所述辊压轴29右端设置的花键孔啮合的花键轴，所述机架99左侧前端壁固定设置有搭扣22。

有益地，所述辅助机身102包括与所述左机身100相同设置的所述机架99、所述支撑环15与所述压平装置200，所述支撑环15上转动设置有辅助辊压轮60，所述辅助辊压轮60内固定设置有辅助辊压轴61，所述辅助辊压轴61左端设置有可与所述左机身100中的所述辊压轴29右端设置的花键孔啮合的花键轴，所述辅助辊压轴61右端设置有可与所述右机身101中的所述辊压轴29左端设置的花键轴啮合的花键孔，所述机架99上转动设置有辅助压平轴49，所述辅助压平轴49左端设置有可与所述左机身100中的所述压平轴25右端设置的花键孔啮合的花键轴，所述辅助压平轴49右端设置有可与所述右机身101中的所述压平轴25左端设置的花键轴啮合的花键孔，所述机架99上转动设置有辅助绞龙轴50，所述辅助绞龙轴50固定设置有与所述左机身100相同设置的所述绞龙叶片30，所述辅助绞龙轴50左端设置有可与所述左机身100中的所述绞龙轴27右端阶梯铰合的阶梯，所述辅助绞龙轴50右端设置有可与所述右机身101中的所述绞龙轴27左端阶梯铰合的阶梯，所述机架99左侧前端壁固定设置有搭扣22，所述机架99右侧前端壁固定设置有搭扣座18。

有益地，所述压平装置200包括所述机架99上左右延伸固定设置的前后对称的压平支承架36，所述压平支承架36间上下滑动设置有压平滑杆35，所述压平滑杆35下端上下滑动设置有压平块31，所述压平块31上端壁与所述压平滑杆35下端壁通过第一弹簧33连接，所述压平滑杆35下端壁固定设置有控制所述主电机19反转一段时间的反转开关32，所述压平轴25右侧位于所述传动箱10外固定设置有偏心轮55，所述偏心轮55外设置有偏心轮框38，所述偏心轮框38下端壁与所述压平滑杆35上端壁固定连接。

有益地，所述转向装置300包括所述传动箱10内位于所述辊压轴29下方设置的十字形转向腔45，所述转向腔45内左右滑动设置有t形滑杆44，所述十字形转向腔45左端壁上侧固定设置有减慢所述左机身100中的所述运动电机40转速的减速开关47，所述十字形转向腔45右端壁上侧固定设置有加快所述左机身100中的所述运动电机40转速的加速开关48，所述t形滑杆44左端壁与所述十字形转向腔45左端壁通过第二弹簧46连接，所述t形滑杆44右端壁与所述导轨54抵接。

本实施例所述固定连接方法包括但不限于螺栓固定、焊接等方法。

以下结合图1至图7对本文中的一种可拼接的水泥路面摊铺机的使用步骤进行详细说明：工作前，根据路面实际宽度选取合适数量的所述辅助机身102以及一个所述左机身100和一个所述右机身101，将所述辅助机身102中的所述辅助辊压轴61左端设置的花键轴与所述左机身100中的所述辊压轴29右端设置的花键孔啮合，所述辅助机身102中的所述辅助辊压轴61右端设置的花键孔与所述右机身101中的所述辊压轴29左端设置的花键轴啮合，所述辅助机身102中的所述辅助压平轴49左端设置的花键轴与所述左机身100中的所述压平轴25右端设置的花键孔啮合，所述辅助机身102中所述辅助压平轴49右端设置的花键孔与所述右机身101中的所述压平轴25左端设置的花键轴啮合，所述辅助机身102中所述辅助绞龙轴50左端设置的阶梯与所述左机身100中的所述绞龙轴27右端阶梯铰合，所述辅助机身102中所述辅助绞龙轴50右端设置的阶梯与所述右机身101中的所述绞龙轴27左端阶梯铰合，将所述辅助机身102中的所述搭扣22与所述左机身100中的所述搭扣座18进行连接，将所述辅助机身102中的所述搭扣座18与所述右机身101中的所述搭扣22进行连接，多个所述辅助机身102间均使用上述方式连接，所述左机身100中的所述t形滑杆44右端壁与所述导轨54抵接，所述左机身100中的运动轮52与所述导轨54抵接即可开始工作。

工作时，同时启动所述左机身100和所述右机身101中的所述主电机19，由于两个所述主电机19为的是完成同一目的并且是镜像设置的，现以所述左机身100为例，所述主电机19转动带动所述主电机带轮21转动，从而带动所述辊压带轮11转动，从而带动所述压平带轮24转动，从而带动所述绞龙带轮28转动，从而带动所述绞龙轴27转动带动所述绞龙叶片30将水泥均匀铺开，所述压平带轮24同时可带动所述压平轴25转动，从而带动所述偏心轮55转动，从而带动所述偏心轮框38上下滑动，从而带动所述压平块31上下滑动将水泥压实压平，所述辊压带轮11转动同时可带动所述辊压轴29转动，从而带动所述辊压轮16转动将水泥抹平，启动所述主电机19的同时启动所述运动电机40带动所述运动电机带轮41转动，从而带动所述运动带轮53转动，从而带动所述运动轮52转动，从而带动设备前进，当所述压平块31遇到未铺平并有大幅度凸起时，所述压平块31被水泥包向上顶起触发所述反转开关32带动所述运动电机40反转将设备后退一段距离，后继续正转重新使所述绞龙叶片30将水泥均匀铺开并继续前进，当所述导轨54向左转弯时，带动所述t形滑杆44向左滑动触发所述减速开关47，所述左机身100中的所述运动电机40转速转速降低，由于所述右机身101中的所述运动电机40转速不变，设备向左转弯，同理可完成右转弯。

本发明的有益效果是：本发明提供的是一种可拼接的水泥路面摊铺机，该设备本发明结构简单，使用方便，构思巧妙，设计合理，使用方便，操作便捷，不再需要人工使用工具费力地对铺设在路基上的水泥进行整平，降低劳动强度，缩短工作时间，提高工作效率，整平效果好，确保路面平整，提高整平质量，拼接设计既减少了运输过程中带来的不便，也能对山区的乡间小道进行施工，通过自身设置可根据路线走势进行自动调整。

通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
