一种方便调节的扳手的制作方法

本发明涉及扳手技术领域，具体为一种方便调节的扳手。

背景技术：

扳手是一种常用的安装与拆卸工具。利用杠杆原理拧转螺栓、螺钉、螺母和其他螺纹紧持螺栓或螺母的开口或套孔固件的手工工具。扳手通常在柄部的一端或两端制有夹持螺栓或螺母的开口或套孔，使用时沿螺纹旋转方向在柄部施加外力，就能拧转螺栓或螺母。目前，市场上现有的扳手，在调节卡口大小的时候很费力，不能够快速的调节好卡口，而现有扳手调节的时候都是通过螺杆和螺纹来进行调节，这样很容易就会卡到，导致扳手不能够调节，这样降低了工作的进程。

技术实现要素：

本发明的目的在于提供一种方便调节的扳手，具备快速调节扳手卡口大小的优点，解决了现有的扳手不能够快速的调节卡口的问题。

为实现上述目的，本发明提供如下技术方案：一种方便调节的扳手，包括把手，所述把手的顶部固定连接有操作壳，所述操作壳内壁的底部固定连接有升降装置。

所述升降装置包括第一支撑块，所述第一支撑块的底部固定连接在操作壳内壁的底部，所述第一支撑块的表面通过第一销轴分别与第一连杆和第二连杆的一端活动连接，所述第一连杆的另一端通过第二销轴与第一滑套的表面活动连接，所述第一滑套的内壁与螺纹杆的表面螺纹连接，所述第二销轴远离第一连杆的表面与第三连杆的一端活动连接，所述第三连杆的另一端通过第三销轴与第二支撑块的表面固定活动连接，所述第二支撑块固定连接在升降块的底部，所述第三销轴远离第三连杆的表面与第四连杆的一端固定连接，所述第四连杆的另一端通过第四销轴与第二滑套的表面活动连接，所述第四销轴远离第四连杆的表面与第二连杆的另一端活动连接，所述螺纹杆的一端穿过螺纹套并与旋转把手的一端固定连接，所述螺纹套镶嵌在操作壳的侧板上，所述螺纹杆的另一端依次穿过第一滑套和第二滑套并与轴承的内壁固定连接。

所述升降块的一侧开设有滑槽，所述滑槽的内部与限位杆的一端滑动连接，所述限位杆的另一端固定连接在操作壳的内壁上，所述升降块的顶部穿过操作壳并延伸至操作壳的外部，所述升降块的一侧固定连接有夹块，所述操作壳的一侧固定连接有支撑座，所述支撑座的顶部固定连接有受力块。。

优选的，所述夹块和受力块的表面均设置有齿牙，且夹块和受力块的位置相对应。

优选的，所述第一滑套和第二滑套内部螺纹的方向相反，且第一滑套和第二滑套的大小相同。

优选的，所述把手上开设有通孔，且通孔的直径为三厘米。

优选的，所述升降块的形状为L形，且升降块底部的大小与操作壳内部的大小相适配。

与现有技术相比，本发明的有益效果如下：

1、本发明通过第一支撑块、第一连杆、第二连接杆、第一滑套和螺纹杆的配合使用，使扳手可以更好的进行调节卡口的大小，解决了现有的扳手不能够快速的调节卡口的情况，使扳手调节的时候更省力，通过第三连接杆、第二支撑块、第四连杆、第二滑套、螺纹套、旋转把手和轴承的配合使用，解决了现有的扳手都是只通过螺杆和螺纹来进行调节的情况，避免了扳手在调节的时候卡住的情况，从而使扳手可以更好的调节，提高了工作的进程。

2、本发明通过设置了第一销轴、第二销轴、第三销轴和第四销轴，使扳手可以更好的进行调节，避免了现有扳手调节的时候有卡住的情况，使用方便，结构简单，便于推广和使用。

附图说明

图1为本发明剖面结构示意图；

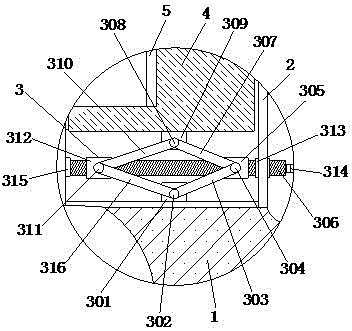

图2为本发明A-A结构示意图。

图中：1把手、2操作壳、3升降装置、301第一支撑块、302第一销轴、303第一连杆、304第二销轴、305第一滑套、306螺纹杆、307第三连接杆、308第三销轴、309第二支撑块、310第四连杆、311第四销轴、312第二滑套、313螺纹套、314旋转把手、315轴承、316第二连杆、4升降块、5滑槽、6限位杆、7夹块、8支撑座、9受力块、10通孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种方便调节的扳手，包括把手1，把手1上开设有通孔10，且通孔10的直径为三厘米，通过通孔10的设置，使扳手在需要加大力度的时候可以增加杠杆来使用，把手1的顶部固定连接有操作壳2，操作壳2内壁的底部固定连接有升降装置3。

升降装置3包括第一支撑块301，第一支撑块301的底部固定连接在操作壳2内壁的底部，第一支撑块301的表面通过第一销轴302分别与第一连杆303和第二连杆316的一端活动连接，第一连杆303的另一端通过第二销轴304与第一滑套305的表面活动连接，第一滑套305的内壁与螺纹杆306的表面螺纹连接，通过第一支撑块301、第一连杆303、第二连接杆316、第一滑套305和螺纹杆306的配合使用，使扳手可以更好的进行调节卡口的大小，解决了现有的扳手不能够快速的调节卡口的情况，使扳手调节的时候更省力，第二销轴304远离第一连杆303的表面与第三连杆307的一端活动连接，第三连杆307的另一端通过第三销轴308与第二支撑块309的表面固定活动连接，第二支撑块309固定连接在升降块4的底部，升降块4的形状为L形，且升降块4底部的大小与操作壳2内部的大小相适配，通过升降块4的设置，使扳手可以更好的进行调节，第三销轴308远离第三连杆307的表面与第四连杆310的一端固定连接，第四连杆310的另一端通过第四销轴311与第二滑套312的表面活动连接，第一滑套305和第二滑套312内部螺纹的方向相反，且第一滑套305和第二滑套312的大小相同，第四销轴311远离第四连杆310的表面与第二连杆316的另一端活动连接，通过设置了第一销轴302、第二销轴304、第三销轴308和第四销轴311，使扳手可以更好的进行调节，避免了现有扳手调节的时候有卡住的情况，使用方便，结构简单，便于推广和使用，螺纹杆306的一端穿过螺纹套313并与旋转把手314的一端固定连接，螺纹套313的设置，使螺纹杆306可以更好的转动，螺纹套314镶嵌在操作壳2的侧板上，螺纹杆306的另一端依次穿过第一滑套305和第二滑套312并与轴承315的内壁固定连接，通过第三连接杆307、第二支撑块309、第四连杆310、第二滑套312、螺纹套313、旋转把手314和轴承315的配合使用，解决了现有的扳手都是只通过螺杆和螺纹来进行调节的情况，避免了扳手在调节的时候卡住的情况，从而使扳手可以更好的调节，提高了工作的进程。

升降块4的一侧开设有滑槽5，通过滑槽5的设置，使扳手可以更好的进行调节，滑槽5的内部与限位杆6的一端滑动连接，限位杆6的另一端固定连接在操作壳2的内壁上，通过限位杆6的设置，使升降块4不会发生摆动的情况，升降块4的顶部穿过操作壳2并延伸至操作壳2的外部，升降块4的一侧固定连接有夹块7，操作壳2的一侧固定连接有支撑座8，支撑座8的顶部固定连接有受力块9，夹块7和受力块9的表面均设置有齿牙，且夹块7和受力块9的位置相对应。

调节时，通过转动旋转把手314，使螺纹杆306转动，从而使第一滑套305和第二滑套312移动，从而使第一连杆303、第二连杆316、第三连杆307和第四连杆310推动升降块4，使升降块4上下移动，从而使扳手完成调节。

综上所述：该方便调节的扳手，通过第一支撑块301、第一连杆303、第二连接杆316、第一滑套305和螺纹杆306的配合使用，使扳手可以更好的进行调节卡口的大小，解决了现有的扳手不能够快速的调节卡口的情况，使扳手调节的时候更省力，通过第三连接杆307、第二支撑块309、第四连杆310、第二滑套312、螺纹套313、旋转把手314和轴承315的配合使用，解决了现有的扳手都是只通过螺杆和螺纹来进行调节的情况，避免了扳手在调节的时候卡住的情况，从而使扳手可以更好的调节，提高了工作的进程，通过设置了第一销轴302、第二销轴304、第三销轴308和第四销轴311，使扳手可以更好的进行调节，避免了现有扳手调节的时候有卡住的情况，使用方便，结构简单，便于推广和使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
