一种高精度照片裁剪装置的制作方法

本发明涉及一种裁剪装置，尤其涉及一种高精度照片裁剪装置。

背景技术：

照片是指用感光纸放在照相底片下曝光后经显影、定影而成的人或物的图片，有的时候照片需要经过一定的切割操作才能达到我们想要的规格大小。

裁剪是指为了获得一部分的某类产品或者部件，将之前完整或者体积、长度数值较大的切割分离成所需要规格的产品。

目前照片的裁剪装置存在裁剪精度低的缺点，因此亟需设计一种裁剪精度高的高精度照片裁剪装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服目前照片的裁剪装置裁剪精度低的缺点，本发明要解决的技术问题是提供一种裁剪精度高的高精度照片裁剪装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种高精度照片裁剪装置，包括有第一支杆、第一导向轮、拉绳、压杆、刀片、定位销、旋转电机、转轴、底座、第一限位块、顶板、连杆、压板、第一弹簧、废料槽、斜块、压缩箱、第二弹簧、第二支杆、第二导向轮、第三导向轮、管道、第一桌腿和第二桌腿；顶板顶部从左至右依次设有第一支杆、旋转电机和底座，底座位于顶板前侧边缘，第一支杆右侧上方设有第一导向轮，旋转电机前侧设有转轴，转轴上设有压杆，压杆底部设有刀片和定位销，刀片位于定位销左方，底座上开有第一凹槽，第一凹槽内右侧设有第一限位块，第一限位块上开有第二凹槽，顶板底部从左至右依次设有第一桌腿、连杆、第一弹簧和第二桌腿，第一桌腿右侧下方设有第三导向轮，连杆底端设有压缩箱，压缩箱底部设有第二支杆，第二支杆底部左端设有第二导向轮，压缩箱内设有压板，压板底部左右两侧与压缩箱内底部之间均连接有第二弹簧，压板底部中间设有拉绳，拉绳位于第二弹簧中间，拉绳依次绕过第二导向轮、第三导向轮和第一导向轮，拉绳末端与压杆顶部连接，第一弹簧底部设有废料槽，第一弹簧与废料槽左右壁顶部中间连接，废料槽内底部设有斜块，废料槽内底部左侧设有管道，管道末端与压缩箱右壁连接。

优选地，还包括有振动电机，废料槽右侧底部设有振动电机，振动电机与废料槽为固定连接，振动电机呈水平设置，振动电机的下表面与废料槽底部位于同一平面。

优选地，还包括有第二限位块，压缩箱内底部左右两侧均设有第二限位块，第二限位块位于压板下方，第二限位块为水平设置，第二限位块的立体形状为长方体，第二限位块的高度为2.5cm。

优选地，还包括有橡胶垫，第一凹槽内设有橡胶垫，橡胶垫与第一凹槽为非固定连接，橡胶垫呈水平放置，橡胶垫的材质为天然橡胶，橡胶垫的立体形状为长方体，橡胶垫的厚度为1.8cm。

优选地，第一支杆上开有小孔，小孔的立体形状为圆柱体，小孔贯穿第一支杆的前表面和后表面，小孔的体积为第一支杆体积的1/5，小孔的直径为2.5cm，小孔与第一支杆左右两侧面之间的距离相等。

优选地，还包括有工具箱，顶板顶部右侧设有工具箱，工具箱位于底座的右方，工具箱呈水平设置，工具箱与顶板为固定连接，工具箱底面形状为长方体，工具箱的壁厚为1.5cm。

优选地，还包括有加强筋，第二桌腿右侧与顶板底部之间设有加强筋，加强筋的材质为Q275钢，加强筋呈倾斜状，加强筋的上表面与顶板底部之间的夹角为60°，加强筋的表面为加工表面。

优选地，压杆的材质为不锈钢，压杆与转轴为固定连接，压杆的纵截面形状为长方形，压杆的纵截面长度为7.5cm，压杆的纵截面宽度为3.5cm，压杆的表面为加工表面。

优选地，转轴的材质为KTZ550-04可锻铸铁，转轴为水平设置，转轴与旋转电机为固定连接，转轴的立体形状为圆柱体，转轴的底面圆的直径为4cm，转轴的表面为加工表面。

工作原理：当需要对照片进行裁剪工作时，将待裁剪的照片放置在第一凹槽内，第一凹槽具有一定的固定效果和导向效果，所以可以使照片的裁剪更精准，启动旋转电机正转，带动转轴正转，使压杆顺时针转动，从而使刀片顺时针转动，刀片对待裁剪的照片进行裁剪操作，在压杆顺时针转动一定角度时，定位销运动至第二凹槽内，使压杆不能继续转动，所以可以一定程度上保护刀片不会受损，旋转电机停止工作，切割完毕的照片留在第一凹槽内，切割产生的照片废料则从底座前侧边缘掉落至废料槽内，并从废料槽滑落至管道内，由于斜块的存在，所以可以使照片废料全部滑落至管道内，在压杆顺时针转动时，压杆收回拉绳，使压板向下移动，压缩第二弹簧，照片废料则沿管道滑落至压板顶部，启动旋转电机反转，使压杆逆时针转动复位，旋转电机停止转动，由于第二弹簧的弹性作用，使压板向上移动，压实压缩箱内的照片，之后可重复上述步骤，对待裁剪的照片进行高精度的裁剪工作。

因为还包括有振动电机，废料槽右侧底部设有振动电机，振动电机与废料槽为固定连接，振动电机呈水平设置，振动电机的下表面与废料槽底部位于同一平面，在进行照片的裁剪操作时，启动振动电机工作，所以可以加速照片碎料滑落至管道内。

因为还包括有第二限位块，压缩箱内底部左右两侧均设有第二限位块，第二限位块位于压板下方，第二限位块为水平设置，第二限位块的立体形状为长方体，第二限位块的高度为2.5cm，所以第二限位块可以防止压板向下移动过度而损坏装置。

因为还包括有橡胶垫，第一凹槽内设有橡胶垫，橡胶垫与第一凹槽为非固定连接，橡胶垫呈水平放置，橡胶垫的材质为天然橡胶，橡胶垫的立体形状为长方体，橡胶垫的厚度为1.8cm，在刀片切割照片时，橡胶垫可以防止刀片与底座直接接触，所以橡胶垫可以保护刀片切口。

(3)有益效果

本发明达到了裁剪精度高、装置的结构简单、装置的制作成本低和装置的操作简单的效果，并且在旋转电机工作时，能同时使刀片裁剪照片和压板处理照片废料，所以更加节约能源，综合效益高。

附图说明

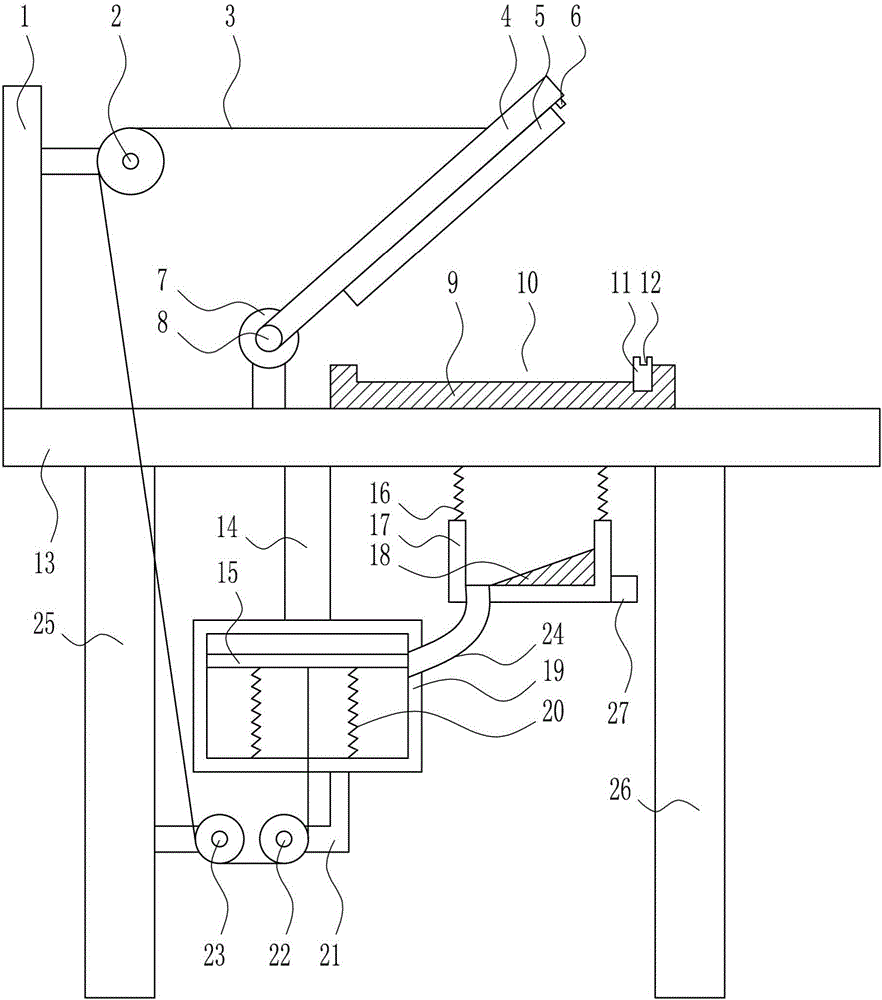

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

图4为本发明的第四种主视结构示意图。

图5为本发明的第五种主视结构示意图。

附图中的标记为：1-第一支杆，2-第一导向轮，3-拉绳，4-压杆，5-刀片，6-定位销，7-旋转电机，8-转轴，9-底座，10-第一凹槽，11-第一限位块，12-第二凹槽，13-顶板，14-连杆，15-压板，16-第一弹簧，17-废料槽，18-斜块，19-压缩箱，20-第二弹簧，21-第二支杆，22-第二导向轮，23-第三导向轮，24-管道，25-第一桌腿，26-第二桌腿，27-振动电机，28-第二限位块，29-橡胶垫，30-小孔，31-工具箱，32-加强筋。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种高精度照片裁剪装置，如图1-5所示，包括有第一支杆1、第一导向轮2、拉绳3、压杆4、刀片5、定位销6、旋转电机7、转轴8、底座9、第一限位块11、顶板13、连杆14、压板15、第一弹簧16、废料槽17、斜块18、压缩箱19、第二弹簧20、第二支杆21、第二导向轮22、第三导向轮23、管道24、第一桌腿25和第二桌腿26；顶板13顶部从左至右依次设有第一支杆1、旋转电机7和底座9，底座9位于顶板13前侧边缘，第一支杆1右侧上方设有第一导向轮2，旋转电机7前侧设有转轴8，转轴8上设有压杆4，压杆4底部设有刀片5和定位销6，刀片5位于定位销6左方，底座9上开有第一凹槽10，第一凹槽10内右侧设有第一限位块11，第一限位块11上开有第二凹槽12，顶板13底部从左至右依次设有第一桌腿25、连杆14、第一弹簧16和第二桌腿26，第一桌腿25右侧下方设有第三导向轮23，连杆14底端设有压缩箱19，压缩箱19底部设有第二支杆21，第二支杆21底部左端设有第二导向轮22，压缩箱19内设有压板15，压板15底部左右两侧与压缩箱19内底部之间均连接有第二弹簧20，压板15底部中间设有拉绳3，拉绳3位于第二弹簧20中间，拉绳3依次绕过第二导向轮22、第三导向轮23和第一导向轮2，拉绳3末端与压杆4顶部连接，第一弹簧16底部设有废料槽17，第一弹簧16与废料槽17左右壁顶部中间连接，废料槽17内底部设有斜块18，废料槽17内底部左侧设有管道24，管道24末端与压缩箱19右壁连接。

还包括有振动电机27，废料槽17右侧底部设有振动电机27，振动电机27与废料槽17为固定连接，振动电机27呈水平设置，振动电机27的下表面与废料槽17底部位于同一平面。

还包括有第二限位块28，压缩箱19内底部左右两侧均设有第二限位块28，第二限位块28位于压板15下方，第二限位块28为水平设置，第二限位块28的立体形状为长方体，第二限位块28的高度为2.5cm。

还包括有橡胶垫29，第一凹槽10内设有橡胶垫29，橡胶垫29与第一凹槽10为非固定连接，橡胶垫29呈水平放置，橡胶垫29的材质为天然橡胶，橡胶垫29的立体形状为长方体，橡胶垫29的厚度为1.8cm。

第一支杆1上开有小孔30，小孔30的立体形状为圆柱体，小孔30贯穿第一支杆1的前表面和后表面，小孔30的体积为第一支杆1体积的1/5，小孔30的直径为2.5cm，小孔30与第一支杆1左右两侧面之间的距离相等。

还包括有工具箱31，顶板13顶部右侧设有工具箱31，工具箱31位于底座9的右方，工具箱31呈水平设置，工具箱31与顶板13为固定连接，工具箱31底面形状为长方体，工具箱31的壁厚为1.5cm。

还包括有加强筋32，第二桌腿26右侧与顶板13底部之间设有加强筋32，加强筋32的材质为Q275钢，加强筋32呈倾斜状，加强筋32的上表面与顶板13底部之间的夹角为60°，加强筋32的表面为加工表面。

压杆4的材质为不锈钢，压杆4与转轴8为固定连接，压杆4的纵截面形状为长方形，压杆4的纵截面长度为7.5cm，压杆4的纵截面宽度为3.5cm，压杆4的表面为加工表面。

转轴8的材质为KTZ550-04可锻铸铁，转轴8为水平设置，转轴8与旋转电机7为固定连接，转轴8的立体形状为圆柱体，转轴8的底面圆的直径为4cm，转轴8的表面为加工表面。

工作原理：当需要对照片进行裁剪工作时，将待裁剪的照片放置在第一凹槽10内，第一凹槽10具有一定的固定效果和导向效果，所以可以使照片的裁剪更精准，启动旋转电机7正转，带动转轴8正转，使压杆4顺时针转动，从而使刀片5顺时针转动，刀片5对待裁剪的照片进行裁剪操作，在压杆4顺时针转动一定角度时，定位销6运动至第二凹槽12内，使压杆4不能继续转动，所以可以一定程度上保护刀片5不会受损，旋转电机7停止工作，切割完毕的照片留在第一凹槽10内，切割产生的照片废料则从底座9前侧边缘掉落至废料槽17内，并从废料槽17滑落至管道24内，由于斜块18的存在，所以可以使照片废料全部滑落至管道24内，在压杆4顺时针转动时，压杆4收回拉绳3，使压板15向下移动，压缩第二弹簧20，照片废料则沿管道24滑落至压板15顶部，启动旋转电机7反转，使压杆4逆时针转动复位，旋转电机7停止转动，由于第二弹簧20的弹性作用，使压板15向上移动，压实压缩箱19内的照片，之后可重复上述步骤，对待裁剪的照片进行高精度的裁剪工作。

因为还包括有振动电机27，废料槽17右侧底部设有振动电机27，振动电机27与废料槽17为固定连接，振动电机27呈水平设置，振动电机27的下表面与废料槽17底部位于同一平面，在进行照片的裁剪操作时，启动振动电机27工作，所以可以加速照片碎料滑落至管道24内。

因为还包括有第二限位块28，压缩箱19内底部左右两侧均设有第二限位块28，第二限位块28位于压板15下方，第二限位块28为水平设置，第二限位块28的立体形状为长方体，第二限位块28的高度为2.5cm，所以第二限位块28可以防止压板15向下移动过度而损坏装置。

因为还包括有橡胶垫29，第一凹槽10内设有橡胶垫29，橡胶垫29与第一凹槽10为非固定连接，橡胶垫29呈水平放置，橡胶垫29的材质为天然橡胶，橡胶垫29的立体形状为长方体，橡胶垫29的厚度为1.8cm，在刀片5切割照片时，橡胶垫29可以防止刀片5与底座9直接接触，所以橡胶垫29可以保护刀片5切口。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
