自固定房门的制作方法

本发明涉及一种建筑家具，特别的，是一种房门。

背景技术：

房间在设计时讲究一定的通风效果，每个房间均有通风的门窗；在气流经过时，室内的空气被吹拂更新，但是风力过大时，门体常随气流关闭或打开；特别是在寒冷的冬季，卧室的门窗被风力吹开，外界的冷空气肆意窜进，会将室内的热气带走；同时，在风力的吹动下，门体往复的撞击门框，发出“咚咚”的噪音，影响人们的正常起居、休息，也对门体造成一定的损伤；此外，有时短暂的出门，门体可能就被风力关闭，而用户一脸尴尬的被锁在门外。

技术实现要素：

针对上述问题，本发明提供一种自固定房门，该房门能够在用户打开或关闭后，自动锁定位置，有效防止房门意外关闭，或者与门框碰撞发出声响，提高使用体验。

为解决上述问题，本发明所采用的技术方案是：本固定房门包括有门板和门框；门板和门框通过折叶连接件枢接；

在门板与门框枢接的一条侧壁上固定安装有摩擦环，在所述摩擦环的轴线上固定设置有弹性伸缩管，弹性伸缩管可在轴向上伸缩形变；在所述门体上嵌设有弹性囊，弹性伸缩管与弹性囊之间通过导管连通；弹性伸缩管、弹性囊和导管形成密闭回路，在所述密闭回路内填充有液体；在所述弹性囊的两侧设置有复位把手，所述复位把手包括有挤压板和固定在挤压板上的旋转把，挤压板与门板通过螺纹结合，可在与门板垂直的方向上往复移动；旋转把与门板通过复位盘簧连接；

在所述弹性伸缩管的两端套设有摩擦筒，所述摩擦筒仅可相对弹性伸缩管旋转；在所述摩擦筒上设置有沿轴向延伸的滑槽，在所述门框上固定设置有与所述滑槽匹配的滑块。

本发明的有益效果是：自然状态下，弹性伸缩管呈缩紧状态，弹性伸缩管上的摩擦筒压紧摩擦环，两者通过静摩擦作用对门板进行锁定，即风力吹动门板时，摩擦阻力与风力对抗，门板能够保持锁定，有效防止门板被风力关闭；在需要打开或关闭房门时，旋转复位把手，复位盘簧弹性形变，挤压板沿门板上的螺纹旋进，将所述弹性囊挤压，弹性囊内部的液体沿着导管流向弹性伸缩管，弹性伸缩管膨胀伸长，进而将摩擦筒与摩擦环分离，此时门板上自锁定的阻力消失，门板能够轻松的开合；在用户操作完毕后，在复位盘簧的作用下，所述把手自动复位，挤压板回到初始位置，弹性囊、弹性伸缩管恢复原状，摩擦筒与摩擦环恢复接触，此时门板的锁定功能恢复。

本实施例结构新颖、独特，能够将门板自动固定，有效防止门板被风力关闭，同时防止门板在风力作用下，撞击门板发出噪音；有效提高使用体验。

作为优选，所述摩擦环与摩擦筒由异极相吸的永磁材料做成；以便于加强摩擦筒与摩擦环的接触压力，进而增强摩擦、锁定效果。

作为优选，在所述摩擦环的上下环面设置有橡胶层；以便于提高摩擦力，同时减小摩擦声响，使得开关门板更安静、柔和。

附图说明

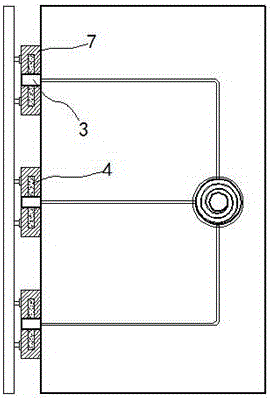

图1为本自固定房门在开启时的结构示意图。

图2为图1所示实施例在不使用时的结构示意图。

图3为图1所示实施例的侧视结构示意图。

具体实施方式

实施例

在图1至图3所示的实施例中，本固定房门包括有门板1和门框2；门板1和门框2通过折叶连接件枢接；其中，折叶连接件为常见结构，图1至图3中未示出折叶连接件的结构；

在门板1与门框2枢接的一条侧壁上固定安装有摩擦环3，在所述摩擦环3的轴线上固定设置有弹性伸缩管4，弹性伸缩管4可在轴向上伸缩形变；在所述门体上嵌设有弹性囊5，弹性伸缩管4与弹性囊5之间通过导管51连通；弹性伸缩管4、弹性囊5和导管51形成密闭回路，在所述密闭回路内填充有液体；在所述弹性囊5的两侧设置有复位把手6，所述复位把手6包括有挤压板61和固定在挤压板61上的旋转把62，挤压板61与门板1通过螺纹11结合，可在与门板1垂直的方向上往复移动；旋转把62与门板1通过复位盘簧63连接；

在所述弹性伸缩管4的两端套设有摩擦筒7，所述摩擦筒7仅可相对弹性伸缩管4旋转；所述摩擦环3与摩擦筒7由异极相吸的永磁材料做成；在所述摩擦环3的上下环面设置有橡胶层；在所述摩擦筒7上设置有沿轴向延伸的滑槽，在所述门框2上固定设置有与所述滑槽匹配的滑块21。

本发明的有益效果是：自然状态下，弹性伸缩管4呈缩紧状态，弹性伸缩管4上的摩擦筒7压紧摩擦环3，两者通过静摩擦作用对门板1进行锁定，即风力吹动门板1时，摩擦阻力与风力对抗，门板1能够保持锁定，有效防止门板1被风力关闭；在本实施例中，摩擦筒7和摩擦环3通过磁力吸附作用，能够更紧密的接触，进而提高摩擦力，进而提高门板1的自锁定力；同时，所述橡胶层能够摩擦力，同时减小摩擦声响，使得开关门板1更安静、柔和。

在需要打开或关闭房门时，旋转复位把手6，复位盘簧63弹性形变，挤压板61沿门板1上的螺纹11旋进，将所述弹性囊5挤压，弹性囊5内部的液体沿着导管51流向弹性伸缩管4，弹性伸缩管4膨胀伸长，进而将摩擦筒7与摩擦环3分离，所述摩擦筒向两侧滑动，同时滑块对摩擦筒限位，防止其脱离；此时门板1上自锁定的阻力消失，门板1能够轻松的开合；在用户操作完毕后，在复位盘簧63的作用下，所述把手反向旋转，进而带动挤压板61沿门板1的螺纹11反向旋出，挤压板61自动复位，回到初始位置，弹性囊5、弹性伸缩管4恢复原状，摩擦筒反向滑动，摩擦筒7与摩擦环3恢复接触，此时门板1的锁定功能恢复。

本实施例结构新颖、独特，能够将门板1自动固定，有效防止门板1被风力关闭，同时防止门板1在风力作用下，撞击门板1发出噪音；有效提高使用体验。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
