一种手机主板维修台的制作方法

本实用新型涉及一种手机维修工具，具体是一种手机主板维修台。

背景技术：

随着手机的飞速发展，手机的结构越来越复杂，手机维修行业中对主板维修的需求越来越多，手机维修人员对手机主板维修工具的外观和功能的要求也越来越高。现有的解决方案一个主板槽只能放置一种主板，要维修不同型号的手机主板就必须换用不同的维修台，主板固定方式有两种，一种是使用波峰焊治具压扣固定，另一种是用合成石做成的可以360°旋转的卡子固定，以上方案均有外观以及功能上的缺陷，因此设计一款功能齐全且使用方便的手机主板专用维修工具是目前亟需解决的问题。

技术实现要素：

本实用新型的目的在于提供一种手机主板维修台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种手机主板维修台，包括合成石底座、压扣和弹簧螺丝，所述合成石底座上开设有用于放置手机主板的手机主板凹槽和用于放置平板电脑主板的平板电脑主板放置槽，手机主板凹槽两侧开设有便于取放的指槽；压扣通过弹簧螺丝与合成石底座连接；所述压扣为长条形，压扣中部开设有腰型槽，腰型槽两端各设有一个压角；合成石底座下方设有钢板底座。

作为本实用新型进一步的方案：所述两个压角呈90°夹角。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，外形美观；使用同一个维修台可以装卡多种主板，实现一槽多用，维修台上的手机主板凹槽和平板电脑主板放置槽内分别可以放置两种以及两种以上的手机主板和平板电脑主板；维修台的压扣能多自由度移动，同一个压扣不仅可以压不同的主板，还可以压主板的不同位置，具有很强的使用灵活性，减少所需压扣的数量，提高维修时的工作效率。

附图说明

图1为本实用新型的结构示意图。

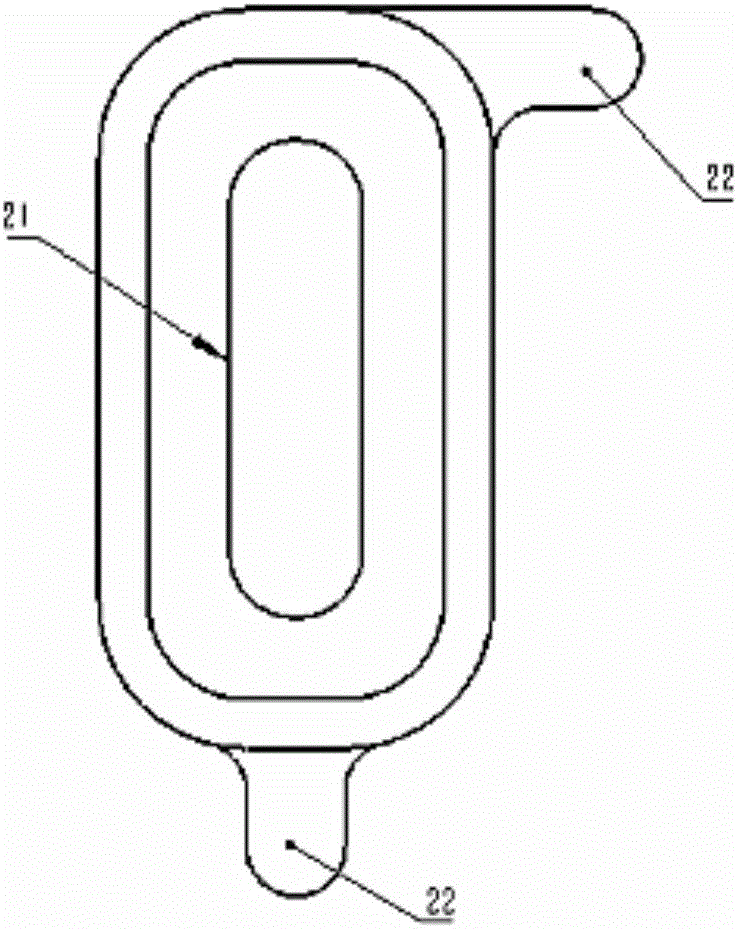

图2为本实用新型中压扣的结构示意图。

图3为本实用新型的结构爆炸图。

图中：1-合成石底座，11-手机主板凹槽，12-平板电脑主板放置槽，13-指槽，2-压扣，21-腰型槽，22-压角，3-弹簧螺丝，4-钢板底座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，一种手机主板维修台，包括合成石底座1、压扣2和弹簧螺丝3，所述合成石底座1上开设有用于放置手机主板的手机主板凹槽11和用于放置平板电脑主板的平板电脑主板放置槽12，手机主板凹槽11两侧开设有便于取放的指槽13；压扣2通过弹簧螺丝3与合成石底座1连接；所述压扣2为长条形，压扣2中部开设有腰型槽21，腰型槽21两端各设有一个压角22。手机主板凹槽11可以放置两种及两种以上不同的手机主板，平板电脑主板放置槽12至少可以放置三种不同的平板电脑主板，提高了维修台的通用性；合成石底座1下方设有钢板底座4，稳固性好。

进一步的，本实用新型所述两个压角22呈90°夹角。

本实用新型中压扣2不仅可以绕弹簧螺丝3进行360°旋转，还可以在任意角度往复运动，还可以上下提拉。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
