可转动双层双用的订书机的制作方法

本实用新型属于办公用品领域。更具体地说，本实用新型涉及一种可转动双层双用的订书机。

背景技术：

随着社会的发展，订书机越来越被人们认可，不仅在学生用品领域，也被更多的工作者上班族所使用，由于所接触的领域不同，需要订的东西大小，厚度也不一样，现在所使用的订书机如图1所示，包括底座1、设置在底座1上的针容量通道2和压柄3，针容量通道2上设置有出针口4，只能安装一种型号大小的订书针，使用起来需要更换订书机，很不方便，人们更加希望有种可以大小针双用的订书机。

技术实现要素：

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

为了解决上述的问题，本实用新型提出设计一种可转动双层双用的订书机，可以一个订书机可以同时使用2种型号的订书针，平时可以根据纸张的薄厚来使用。

本实用新型提供一种可转动双层双用的订书机，其包括：

底座；

压柄，其通过一固定伸缩轴与所述底座连接，且所述压柄上设置有与所述压柄长度方向垂直设置的第一凹槽和第二凹槽；

第一针容量针道，其通过第一可伸缩转轴与所述底座连接，且所述第一可伸缩转轴与所述第一凹槽相对应设置，所述第一针容量针道上还设置有与所述第二凹槽相对应的第三凹槽，第一针容量针道绕第一可伸缩转轴转动，在使用第二针容量针道时转动90°并卡在第一凹槽内；

第二针容量针道，其通过第二可伸缩转轴与所述底座连接，且所述第二可伸缩转轴与所述第二凹槽和所述第三凹槽相对应设置，第二针容量针道绕第二可伸缩转轴转动，在使用第一针容量针道时转动90°并卡在第二凹槽和第三凹槽中。

优选的是，所述的可转动双层双用的订书机中，所述第一凹槽的宽度略大于所述第一针容量针道的宽度，所述第一凹槽的深度略大于所述第一针容量针道的厚度，在使用第二针容量针道时不会受到影响。

优选的是，所述的可转动双层双用的订书机中，所述第二凹槽的宽度略大于所述第二针容量针道的宽度，所述第二凹槽的深度略大于所述第二针容量针道的厚度，第二针容量针道卡在第二凹槽中不会影响到第一针容量针道的使用。

优选的是，所述的可转动双层双用的订书机中，所述第二凹槽与所述第三凹槽的尺寸相同，同样用来卡设第二针容量针道。

优选的是，所述的可转动双层双用的订书机中，所述第一针容量针道前端具有一第一出针口；所述第二针容量针道前端具有一第二出针口，两个针容量针道均可使用。

优选的是，所述的可转动双层双用的订书机中，所述第一针容量针道和所述第二针容量针道的规格不同，可以使用不同大小的订书针。

优选的是，所述的可转动双层双用的订书机中，所述压柄的厚度大于所述第一针容量针道的厚度，同时大于所述第二针容量针道的厚度。

本实用新型提供一种可转动双层双用的订书机，其包括：底座；压柄，其通过一固定伸缩轴与所述底座连接，且所述压柄上设置有与所述压柄长度方向垂直设置的第一凹槽和第二凹槽；第一针容量针道，其通过第一可伸缩转轴与所述底座连接，且所述第一可伸缩转轴与所述第一凹槽相对应设置，所述第一针容量针道上还设置有与所述第二凹槽相对应的第三凹槽；第二针容量针道，其通过第二可伸缩转轴与所述底座连接，且所述第二可伸缩转轴与所述第二凹槽和所述第三凹槽相对应设置。在使用第二针容量针道时第一针容量针道转动90°并卡在第一凹槽内，在使用第一针容量针道时第二针容量针道转动90°并卡在第二凹槽和第三凹槽中，互不影响，这样一个订书机可以使用2种不同大小的订书针，节约了时间和成本，方便快捷，会更多的被大家所使用。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本实用新型背景技术中的现有的订书机的结构示意图；

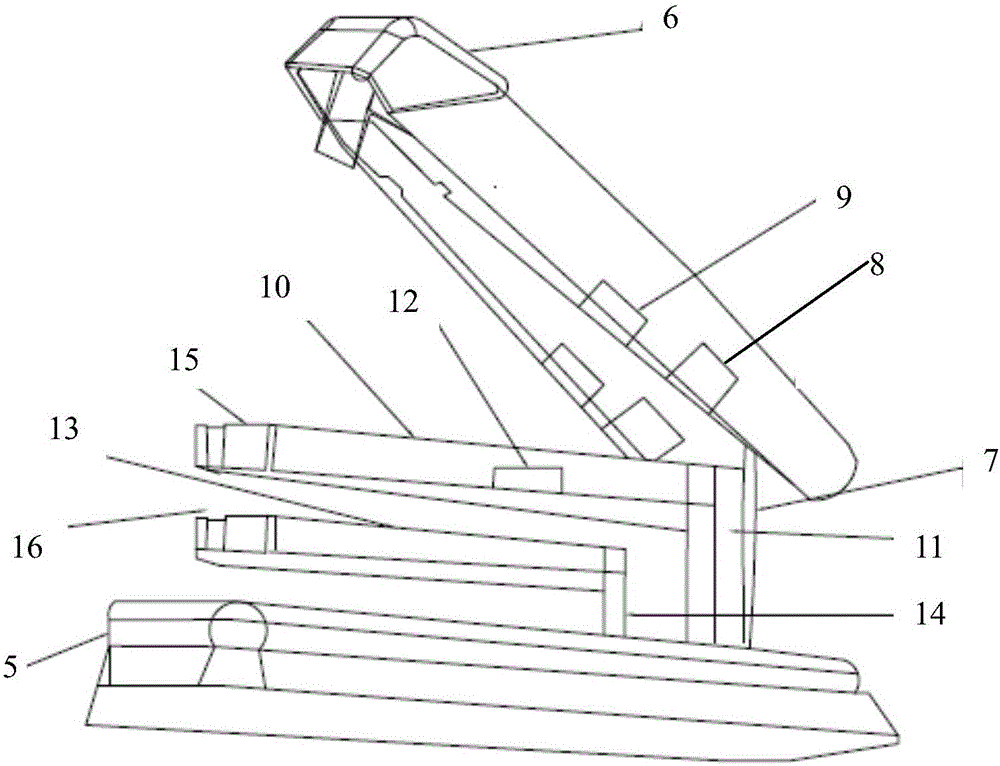

图2为本实用新型提供的可转动双层双用的订书机结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图2所示，本实用新型提供一种可转动双层双用的订书机，其包括：

底座5；

压柄6，其通过一固定伸缩轴7与所述底座5连接，且所述压柄6上设置有与所述压柄长度方向垂直设置的第一凹槽8和第二凹槽9；

第一针容量针道10，其通过第一可伸缩转轴11与所述底座5连接，且所述第一可伸缩转轴11与所述第一凹槽8相对应设置，所述第一针容量针道10上还设置有与所述第二凹槽9相对应的第三凹槽12，第一针容量针道10绕第一可伸缩转轴11转动，在使用第二针容量针道13时转动90°并卡在第一凹槽8内；

第二针容量针道13，其通过第二可伸缩转轴14与所述底座5连接，且所述第二可伸缩转轴14与所述第二凹槽9和所述第三凹槽12相对应设置，第二针容量针道13绕第二可伸缩转轴14转动，在使用第一针容量针道10时转动90°并卡在第二凹槽9和第三凹槽12中。

所述的可转动双层双用的订书机中，所述第一凹槽8的宽度略大于所述第一针容量针道10的宽度，所述第一凹槽8的深度略大于所述第一针容量针道10的厚度，在使用第二针容量针道13时不会受到影响。

所述的可转动双层双用的订书机中，所述第二凹槽9的宽度略大于所述第二针容量针道13的宽度，所述第二凹槽9的深度略大于所述第二针容量针道13的厚度，第二针容量针道13卡在第二凹槽9中不会影响到第一针容量针道10的使用。

所述的可转动双层双用的订书机中，所述第二凹槽9与所述第三凹槽12的尺寸相同，同样用来卡设第二针容量针道13。

所述的可转动双层双用的订书机中，所述第一针容量针道10前端具有一第一出针口15；所述第二针容量针道13前端具有一第二出针口16，两个针容量针道均可使用。

所述的可转动双层双用的订书机中，所述第一针容量针道10和所述第二针容量针道13的规格不同，可以使用不同大小的订书针。

所述的可转动双层双用的订书机中，所述压柄6的厚度大于所述第一针容量针道10的厚度，同时大于所述第二针容量针道13的厚度。

本实用新型提供一种可转动双层双用的订书机，是在普通订书机的基础上增加一层针容量针道和2个可伸缩转轴组成。本实用新型的可转动双层双用的订书机包括一个底座5，第一针容量针道10，第二针容量针道13，第一可伸缩转轴11，第二可伸缩转轴14，固定伸缩轴7和压柄6组成。其中第一针容量针道10的前端有一个第一出针口15，末端通过第一可伸缩转轴11与底座5相连，第二针容量针道13的前端有一第二个出针口16，末端通过第二可伸缩转轴14与底座5相连，压柄6通过固定伸缩轴7与底座5相连。其中压柄6的2个侧壁上依次分布着第一凹槽8，第二凹槽9，其中第二凹槽9的深度比第二针容量针道13的厚度略深，宽度比第二针容量针道13的宽度略大，其中第一凹槽8的深度比第一针容量针道10的厚度略深，宽度比第一针容量针道10的宽度略大。其中第一针容量针道10的两侧分布着一个第三凹槽12，其中第三凹槽12的大小和第二凹槽9的大小一致。其中压柄6的厚度大于第一针容量针道10的厚度，也大于第二针容量针道13的厚度。

第一针容量针道10可绕着第一可伸缩转轴11转动，并且第一可伸缩转轴11还可以用于第一针容量针道10的下压；第二针容量针道13可绕着第二可伸缩转轴14转动，并且第二可伸缩转轴14还可以用于第二针容量针道13的下压；固定伸缩轴7可以用于压柄6的下压。

第一针容量针道10和第二针容量针道13内分别放大小不同型号的订书针。

一旦需要使用第二针容量针道13内的订书针时，只需要把第一针容量针道10沿着第一可伸缩转轴11向左侧或者右侧转动90°，此时一旦压柄6往下按时，第一针容量针道10卡在压柄6的第一凹槽8内部，由于第一针容量针道位于第二针容量针道的后方，这样压柄6下压的时候不会受到影响，压柄6仍然可以包裹并下压第二针容量针道13至工作位置，可以正常使用第二针容量针道13内的订书针。

一旦需要使用第一针容量针道10内的订书针时，只需要把第二针容量针道13沿着第二可伸缩转轴14向左侧或者右侧转动90°，此时一旦压柄6往下按时，第二针容量针道13卡在第一针容量针道10的第三凹槽12和压柄6的第二凹槽9内部，这样压柄6在下压时仍然能够包裹第一针容量针道10，且第二针容量针道13卡在第三凹槽12内，第一针容量针道10也可以完全下压至工作位置，这样就不会影响第一针容量针道10和压柄6的下压，可以使用第一针容量针道10内的订书针。

这样即可在本实用新型提供的可转动双层双用的订书机中使用2种不同大小的订书针，并且两种订书针可以随意切换。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
