工具柜的制作方法

本实用新型涉及一种多功能工具柜。

背景技术：

现有的工具柜功能单一，只是当一个存储工具使用，在维修或者组装工件时，工人往往还需要另备一张办工桌，这样就造成了使用较为不便的现象；而且现有的工具柜一般都是手提式的，当工具柜里装有比较多的物品时，搬运较费力。

技术实现要素：

本实用新型旨在提供一种工具柜，能够增加其使用功能，方便使用者维修及组装工件。

同时本实用新型提供的工具柜还能达到便于移动的效果。

为了实现上述目的，根据本实用新型的一个方面，提供了一种工具柜，包括：工具柜本体，本体一侧或多侧铰接有可绕着本体转动的桌面，且桌面其未铰接侧也通过销子固定有一可折叠的伸缩桌脚，通过桌脚和工具柜本体为桌面支撑体使桌面可水平放置。

进一步地，本体与桌面之间通过折页铰接。

进一步地，折页固定在本体侧面与桌面底面之间。

进一步地，本体为竖直半开式，开口处用插销固定。

进一步地，本体其底部固定有滚轮。

进一步地，本体其开口侧固定有把手。

进一步地，桌脚其收缩时未被销子固定侧往本体侧合拢。

进一步地，桌脚其与桌面之间连接有拉条。

进一步地，桌面其收缩后可与本体固定。

进一步地，桌面通过其底部的磁铁与本体吸附。

应用本实用新型的技术方案，通过在工具柜本体上固定可收缩的桌面和桌脚，使使用者便于维修或组装工件，通过竖直半开式的设计及本体底部固定滚轮来提高工具柜的使用效果，使其便于开启及移动，并通过拉条的设计使桌面与桌脚之间固定更为的牢靠，而桌面底部的磁铁设计是为了使桌面不使用时可以固定牢固，防止其打开不利于携带。

附图说明

构成本实用新型一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型所述工具柜使用状态图。

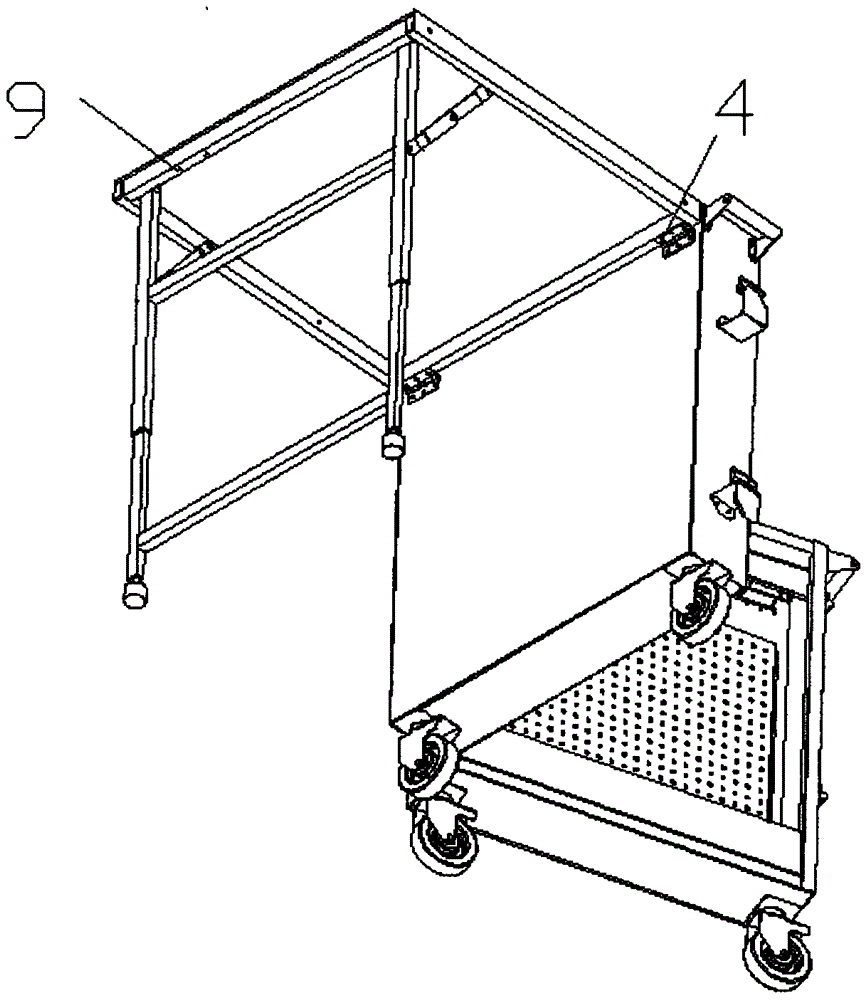

图2为图1中本体打开时结构示意图。

附图标记：1、本体；2、桌面；3、桌脚；4、折页；5、插销；6、滚轮；7、把手；8、拉条；9、磁铁。

具体实施方式

下文中将参考附图并结合实施例来详细说明本实用新型。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。

如图1所示，根据本实用新型的实施例，工具柜包括一长方形本体1，上述本体1底部固定有四个呈四边形阵列设置的滚轮6使本体1可移动，这样即使本体1内装有较多物品移动起来也会较为的方便，作为优选上述滚轮6为万向轮，上述本体1左侧固定有一可折叠的桌面2，桌面2底部通过销子固定有可折叠的伸缩桌脚3，通过桌脚3及本体1的作用使桌面2可水平摆放，这样上述工具箱使用是就无需在另外搬桌子使用了，当然了上述桌面2也可在本体1多侧固定；

进一步地，结合图2进一步说明，上述本体1为竖直半开式结构，这样本实用新型提供的工具柜打开时较为的便利，通过在两半开体上固定插销5使本体1两半开体可固定住，从图1中还可看到，两半开体上都固定有把手7，这样本体1打开时就会更为便利。

进一步地，从图2中我们还可知道，上述本体1左侧面与桌面2底部之间是通过折页4固定的，这样的结构使桌面固定较为简单，翻折起来却会较为的便利。

进一步地，为了使上述结构的桌面2和桌脚3固定可靠，防止桌脚3使用时晃动，桌面2与桌脚3之间可以固定有拉条8，而为了使桌面2不使用时可以固定，其左侧底面固定有磁铁9，这样桌面2就能与本体1磁接了，当然了此处的磁铁只是一种优选，也可通过其它结构实现，如扣接等。

上述工具柜使用时，只需翻起桌面立起桌脚就可使工具柜自带桌子的效果，立起桌脚时还需把桌脚拉伸开来，而折叠时先把桌脚的拉伸段收起，同时转动桌脚使其往本体侧靠近，翻下桌面与本体磁接。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本发明可以有各种改变和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
