一种聚苯乙烯板的钻孔装置的制作方法

本实用新型属于聚苯乙烯板技术领域，具体涉及一种聚苯乙烯板的钻孔装置。

背景技术：

聚苯乙烯板又名泡沫板、eps板是由含有挥发性液体发泡剂的可发性聚苯乙烯珠粒，经加热预发后在模具中加热成型的白色物体，其有微细闭孔的结构特点，主要用于建筑墙体，屋面保温，复合板保温，冷库、空调、车辆、船舶的保温隔热，地板采暖，装潢雕刻等用途非常广泛。对建筑物主体结构进行保护，延长建筑物寿命。由于外保温是将保温层置于结构外侧，降低了由于温度变化导致的结构变形产生的应力，并减少空气中有害物质和紫外线对结构的侵蚀。有效消除“热桥”以往采用内保温，“热桥”是难以避免的，而外墙保温有效地防止热桥的产生，避免结露。

目前的聚苯乙烯板在使用时需要进行安装，所以往往需要通过孔洞安装，然而现有设备没有对聚苯乙烯泡沫板进行专门的钻孔工具，导致人们不能快速而完美的进行钻孔，给人们带来很大的不便。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种聚苯乙烯板的钻孔装置，以解决上述背景技术中提出的目前的聚苯乙烯板在使用时需要进行安装，所以往往需要通过孔洞安装，然而现有设备没有对聚苯乙烯泡沫板进行专门的钻孔工具，导致人们不能快速而完美的进行钻孔，给人们带来很大的不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种聚苯乙烯板的钻孔装置，包括机体，所述机体表面设置有显示屏，所述机体下端设置有手柄，所述手柄内部设置有蓄电池，所述蓄电池下端设置有充电接口，所述手柄下端设置有端盖，所述手柄一侧设置有操作开关，所述机体一端外侧设置有照明灯带，所述机体一端设置有电动推杆，所述电动推杆上端设置有紫外线消毒灯，所述电动推杆下端设置有紫外线杀菌灯，所述电动推杆另一端设置有钻杆，所述钻杆另一端设置有钻头，所述钻杆内部设置有电加热管，所述电加热管表面设置有电加热丝，所述机体内部设置有电机座，所述电机座内部设置有电机，所述电机一端设置有电机轴。

优选的，所述电机轴与电动推杆固定连接，所述手柄与端盖螺旋连接，所述手柄表面设置有防滑纹路。

优选的，所述充电接口内部设置有防尘塞，所述照明灯带与照明开关电性连接。

优选的，所述充电接口为usb充电接口，所述蓄电池为可充电式锂电池，所述充电接口与蓄电池电性连接。

优选的，所述操作开关共有五个，且分别为照明开关、杀菌开关、消毒开关、钻孔开关与加热开关。

优选的，所述电机座通过螺栓固定在机体内部，所述紫外线杀菌灯与杀菌开关电性连接。

优选的，所述电机与电机座适配，所述紫外线消毒灯与消毒开关电性连接，所述电机与钻孔开关电性连接。

优选的，所述钻杆与电动推杆固定连接，所述电加热丝与加热开关电性连接。

与现有技术相比，本实用新型提供了一种聚苯乙烯板的钻孔装置，具备以下有益效果：

1、本实用新型通过设置的显示屏，用于显示钻孔的温度等数据，通过设置的蓄电池，用于对设备提供电量，通过设置的充电接口，用于对蓄电池进行充电，通过设置的端盖，用于对充电接口进行保护，通过设置的操作开关，用于对设备进行开关操作，通过设置的照明灯带，用于对钻孔时进行照明，通过设置的电动推杆，用于任意调节钻杆的长度，通过设置的紫外线消毒灯，用于对聚苯乙烯板进行消毒处理。

2、本实用新型通过设置的紫外线杀菌灯，用于对聚苯乙烯板进行杀菌处理，通过设置的钻杆与钻头，用于对聚苯乙烯板进行钻孔，通过设置的电加热管与电加热丝，用于对聚苯乙烯板进行热融钻孔，通过设置的电机座，用于安放固定电机，通过设置的电机，用于通过其输出轴带动电机轴以及钻杆进行转动。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构科学合理，使用安全方便，为人们提供了很大的帮助。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

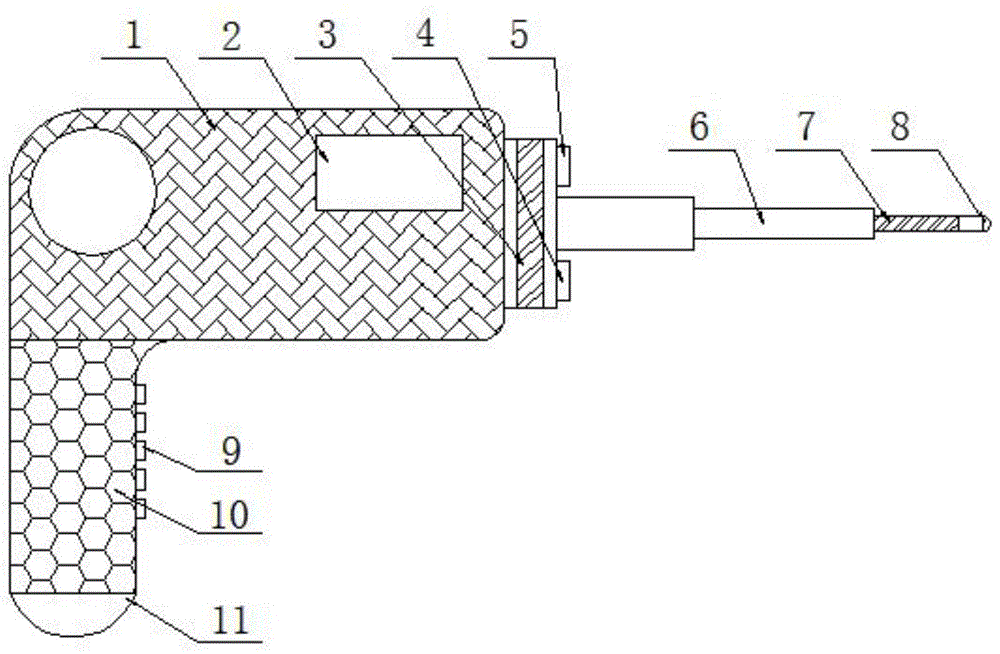

图1为本实用新型提出的一种聚苯乙烯板的钻孔装置结构示意图；

图2为本实用新型提出的一种聚苯乙烯板的钻孔装置内部示意图；

图3为本实用新型提出的钻杆内部结构示意图；

图中：1、机体；2、显示屏；3、照明灯带；4、紫外线杀菌灯；5、紫外线消毒灯；6、电动推杆；7、钻杆；8、钻头；9、操作开关；10、手柄；11、端盖；12、蓄电池；13、充电接口；14、电机；15、电机轴；16、电机座；17、电加热丝；18、电加热管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种聚苯乙烯板的钻孔装置，包括机体1，机体1表面设置有显示屏2，通过设置的显示屏2，用于显示钻孔的温度等数据，机体1下端设置有手柄10，手柄10内部设置有蓄电池12，通过设置的蓄电池12，用于对设备提供电量，蓄电池12下端设置有充电接口13，通过设置的充电接口13，用于对蓄电池12进行充电，手柄10下端设置有端盖11，通过设置的端盖11，用于对充电接口13进行保护，手柄10一侧设置有操作开关9，通过设置的操作开关9，用于对设备进行开关操作，机体1一端外侧设置有照明灯带3，通过设置的照明灯带3，用于对钻孔时进行照明，机体1一端设置有电动推杆6，通过设置的电动推杆6，用于任意调节钻杆7的长度，电动推杆6上端设置有紫外线消毒灯5，通过设置的紫外线消毒灯5，用于对聚苯乙烯板进行消毒处理，电动推杆6下端设置有紫外线杀菌灯4，通过设置的紫外线杀菌灯4，用于对聚苯乙烯板进行杀菌处理，电动推杆6另一端设置有钻杆7，钻杆7另一端设置有钻头8，通过设置的钻杆7与钻头8，用于对聚苯乙烯板进行钻孔，钻杆7内部设置有电加热管18，电加热管18表面设置有电加热丝17，通过设置的电加热管18与电加热丝17，用于对聚苯乙烯板进行热融钻孔，机体1内部设置有电机座16，通过设置的电机座16，用于安放固定电机14，电机座16内部设置有电机14，电机14一端设置有电机轴15，通过设置的电机14，用于通过其输出轴带动电机轴15以及钻杆7进行转动。

电机轴15与电动推杆6固定连接，手柄10与端盖11螺旋连接，手柄10表面设置有防滑纹路，充电接口13内部设置有防尘塞，照明灯带3与照明开关电性连接，充电接口13为usb充电接口，蓄电池12为可充电式锂电池，充电接口13与蓄电池12电性连接，操作开关9共有五个，且分别为照明开关、杀菌开关、消毒开关、钻孔开关与加热开关，电机座16通过螺栓固定在机体1内部，紫外线杀菌灯4与杀菌开关电性连接，电机14与电机座16适配，紫外线消毒灯5与消毒开关电性连接，电机14与钻孔开关电性连接，钻杆7与电动推杆6固定连接，电加热丝17与加热开关电性连接。

本实用新型的工作原理及使用流程：使用时，按动操作开关9，电机14的输出轴带动电机轴15以及钻杆7进行转动，钻杆7与钻头8对聚苯乙烯板进行钻孔，电加热管18与电加热丝17对聚苯乙烯板进行热融钻孔，显示屏2显示钻孔的温度等数据，蓄电池12对设备提供电量，充电接口13对蓄电池12进行充电，端盖11对充电接口13进行保护，照明灯带3对钻孔时进行照明，电动推杆6任意调节钻杆7的长度，紫外线消毒灯5对聚苯乙烯板进行消毒处理，紫外线杀菌灯4对聚苯乙烯板进行杀菌处理，电机座16安放固定电机14。

本实用新型通过设置的显示屏2，用于显示钻孔的温度等数据，通过设置的蓄电池12，用于对设备提供电量，通过设置的充电接口13，用于对蓄电池12进行充电，通过设置的端盖11，用于对充电接口13进行保护，通过设置的操作开关9，用于对设备进行开关操作，通过设置的照明灯带3，用于对钻孔时进行照明，通过设置的电动推杆6，用于任意调节钻杆7的长度，通过设置的紫外线消毒灯5，用于对聚苯乙烯板进行消毒处理。

本实用新型通过设置的紫外线杀菌灯4，用于对聚苯乙烯板进行杀菌处理，通过设置的钻杆7与钻头8，用于对聚苯乙烯板进行钻孔，通过设置的电加热管18与电加热丝17，用于对聚苯乙烯板进行热融钻孔，通过设置的电机座16，用于安放固定电机14，通过设置的电机14，用于通过其输出轴带动电机轴15以及钻杆7进行转动。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构科学合理，使用安全方便，为人们提供了很大的帮助。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
