一种消防系统防水主机壳体的制作方法

本发明涉及消防设备技术领域，更具体地说涉及一种消防系统防水主机壳体。

背景技术：
：

现有的消防用主机壳体一般具有防水效果，但是有了防水效果，其散热效果就相当差，大大影响使用。

技术实现要素：
：

本发明的目的是克服现有技术的不足，提供一种消防系统防水主机壳体，它不仅具有高防水性，而且具有高散热效果。

本发明解决所述技术问题的方案是：

一种消防系统防水主机壳体，包括壳体和壳盖，所述壳体的左右两个侧壁底部具有穿孔，穿孔内侧壁上螺接有弹性套，冷却水管穿过两个弹性套并伸入壳体中，冷却水管的两端伸出壳体的左侧壁和右侧壁，壳盖盖合在壳体上，壳盖的底面压靠在壳体的顶端面上，壳盖的底面边部具有向下延伸的延伸边，延伸边的外侧壁上具有调节螺孔，延伸边的内侧壁上具有固定凹槽，定位块插套在固定凹槽中，调节螺杆螺接在调节螺孔中，调节螺杆的一端穿过调节螺孔并伸入固定凹槽中铰接在定位块上，定位块部分伸入壳体的顶部外侧壁上具有的定位孔中，壳体的顶端面上嵌套有密封圈，壳盖的底面压靠在密封圈上。

所述壳体的一侧壁上具有电线穿线通孔，外连接套头的管部插套在电线穿线通孔中，外连接套头的头部压靠在壳体的外侧壁上，外连接套头的尾端螺接有固定头，固定头压靠在壳体的内侧壁上，固定头的端板中部具有的螺接通孔中螺接有弹性密封套体，弹性密封套体与外连接套头的中心连接贯穿孔相通。

所述外连接套头的头部对着壳体的外侧壁处具有环形凸起，环形凸起嵌套在壳体的外侧壁上具有的环形凹槽中。

本发明的突出效果是：

与现有技术相比，它不仅具有高防水性，而且具有高散热效果。

附图说明：

图1是本发明的结构示意图；

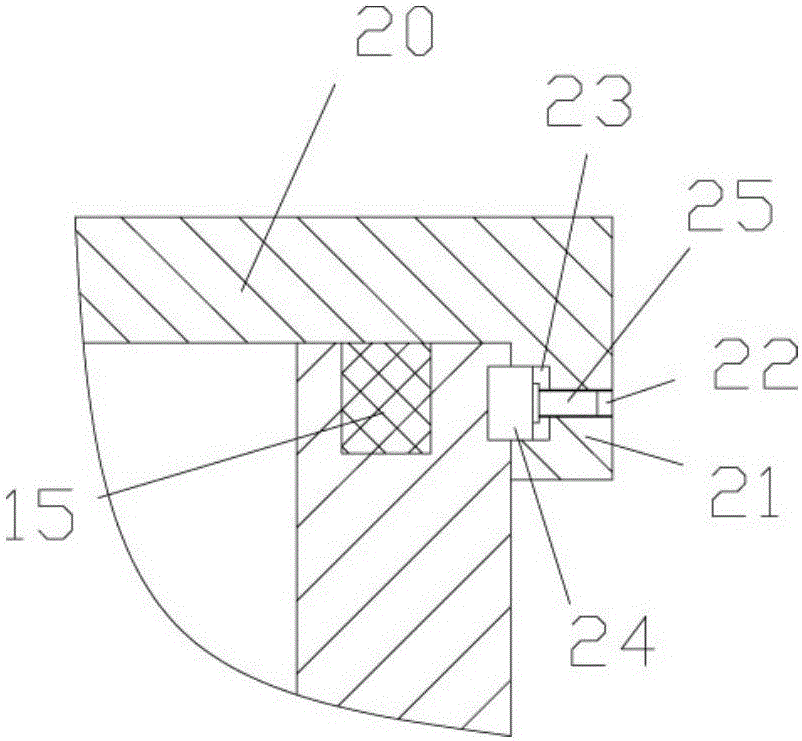

图2是本发明的局部放大图。

具体实施方式：

实施例，见如图1至图2所示，一种消防系统防水主机壳体，包括壳体10和壳盖20，所述壳体10的左右两个侧壁底部具有穿孔11，穿孔11内侧壁上螺接有弹性套12，冷却水管13穿过两个弹性套12并伸入壳体10中，冷却水管13的两端伸出壳体10的左侧壁和右侧壁，壳盖20盖合在壳体10上，壳盖20的底面压靠在壳体10的顶端面上，壳盖20的底面边部具有向下延伸的延伸边21，延伸边21的外侧壁上具有调节螺孔22，延伸边21的内侧壁上具有固定凹槽23，定位块24插套在固定凹槽23中，调节螺杆25螺接在调节螺孔22中，调节螺杆25的一端穿过调节螺孔22并伸入固定凹槽23中铰接在定位块24上，定位块24部分伸入壳体10的顶部外侧壁上具有的定位孔14中，壳体10的顶端面上嵌套有密封圈15，壳盖20的底面压靠在密封圈15上。

进一步的说，所述壳体10的一侧壁上具有电线穿线通孔16，外连接套头17的管部插套在电线穿线通孔16中，外连接套头17的头部压靠在壳体10的外侧壁上，外连接套头17的尾端螺接有固定头18，固定头18压靠在壳体10的内侧壁上，固定头18的端板中部具有的螺接通孔中螺接有弹性密封套体19，弹性密封套体19与外连接套头17的中心连接贯穿孔相通。

进一步的说，所述外连接套头17的头部对着壳体10的外侧壁处具有环形凸起171，环形凸起171嵌套在壳体10的外侧壁上具有的环形凹槽101中。

本实施中，通过转动调节螺杆25，使得定位块24部分伸入壳体10的顶部外侧壁上具有的定位孔14中，从而实现壳体10和壳盖20的连接固定，其连接牢固方便。

而通过弹性密封套体19，可以将穿过的电线外壁包裹住，从而保证水液不会进入，而通过冷却水管13可以实现壳体10内的热量大大降低，提高降温效果。
