一种多功能智能双保险安全带的制作方法

本实用新型涉及安全带领域，具体是一种多功能智能双保险安全带。

背景技术：

安全带广泛应用于建筑、工矿、电力等登高作业场所。安全规程、作业规程和操作规程都将使用安全带作为登高作业的强制要求。但是操作实践中，由于传统安全带通常只有一根保险绳，存在着高空移动作业，不得不断开挂钩导致人员坠落的风险。同时，现场作业环境复杂，监管难度大，作业人员疏忽大意、怕麻烦图省事等违章现象屡禁不止，致使不正确使用安全带导致的坠落伤人事件时有发生，给人民生命财产造成难以挽回的损失

技术实现要素：

本实用新型的目的是提供一种多功能智能双保险安全带，以解决现有技术安全带使用难以监管的问题。

为了达到上述目的，本实用新型所采用的技术方案为：

一种多功能智能双保险安全带，其特征在于：包括镶嵌于保险绳中心位置的处理器单元，以及设置在保险绳两端挂钩上的挂断传感器，所述挂断传感器通过包裹在保险绳内部的导线与处理器单元连接，保险绳内部还设有接入处理器单元的语音呼叫通话装置、人员精准定位装置，还包括设置在现场的管控基站、设置在云上的区域云平台，所述处理器单元具有无线收发功能，管控基站与处理器单元通讯连接，所述区域云平台与管控基站通讯连接。

所述的一种多功能智能双保险安全带，其特征在于：还包括设置在集团的监管中心，所述监管中心通过区域云平台、管控基站与处理器单元通讯连接。

所述的一种多功能智能双保险安全带，其特征在于：还包括移动终端，所述移动终端通过区域云平台、管控基站与处理器单元通讯连接。

本实用新型提供了一种多功能智能双保险安全带，通过双绳保险、不使用安全带系统将自动报警，通过系统提示，甚至人工干预，以解决现有技术无法对正确使用安全带的监管问题，帮助管理部门通过与云平台监管中心及处理器单元相连的管控基站实现对现场佩带安全带进行实时监管。

附图说明

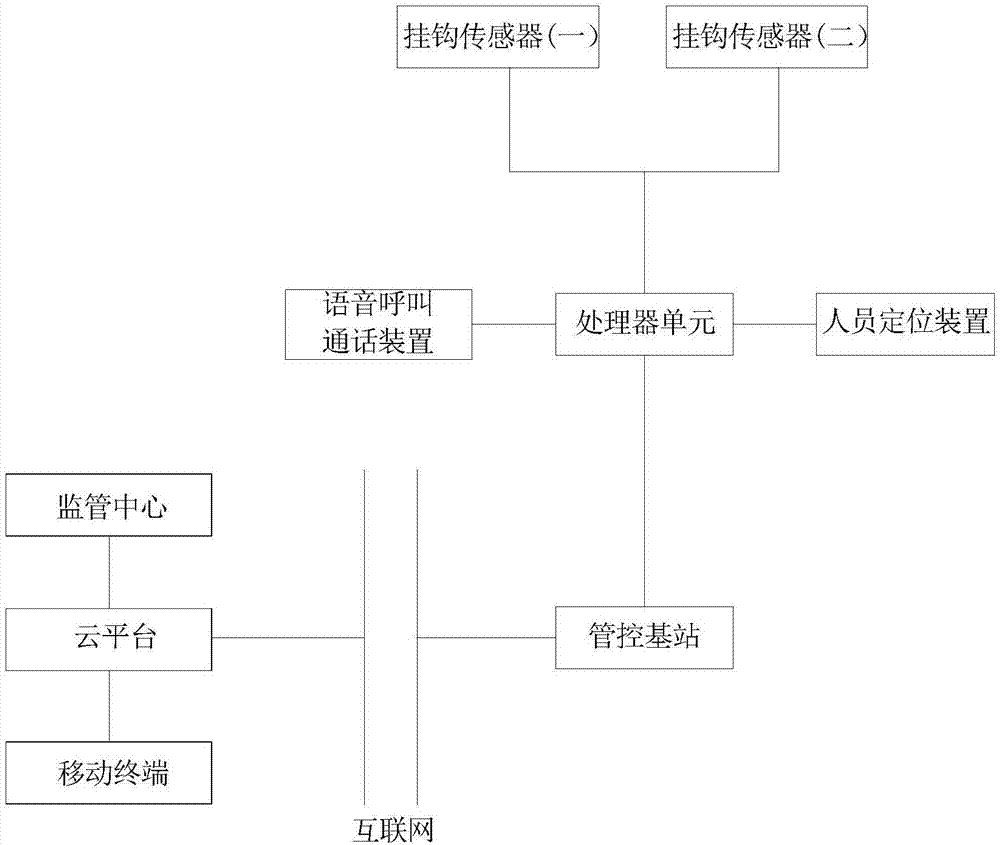

图1为本实用新型结构框图。

具体实施方式

如图1所示，一种多功能智能双保险安全带，包括镶嵌于保险绳中心位置的处理器单元，以及设置在保险绳两端挂钩上的挂断传感器，所述挂断传感器通过包裹在保险绳内部的导线与处理器单元连接，保险绳内部还设有接入处理器单元的语音呼叫通话装置、人员精准定位装置，还包括设置在现场的管控基站、设置在云上的区域云平台，所述处理器单元具有无线收发功能，管控基站与处理器单元通讯连接，所述区域云平台与管控基站通讯连接。

还包括设置在集团的监管中心，所述监管中心通过区域云平台、管控基站与处理器单元通讯连接。

还包括移动终端，所述移动终端通过区域云平台、管控基站与处理器单元通讯连接。

本实用新型包括镶嵌在安全带中心位置的处理器单元，分别设置在左右两根保险绳末端挂钩上的挂断传感器，分别包裹在两根保险绳内部、连接挂断传感器与处理器单元的导线，连接处理器单元的语音呼叫通话系统和人员定位装置，设置在现场管控中心的管控基站，以及设置在云上的区域云平台监管中心。

挂断传感器能够即时对多功能智能双保险安全带的左右两根保险绳处于挂着或断落状态进行感知，并将感知信息传递给处理器单元。启用状态下挂断传感器的默认安全状态设置为：左右两根安全绳均处于挂着状态为安全工作，相关显示为绿色；一根挂钩、一根断落为安全隐患，相关显示为黄色；两根同时断落为不安全，相关显示为红色。

当安全带开启时，处理器单元能根据高度位置变化信息判断是否启用安全带。处理器单元具有无线发射和接收功能。能够将相关信息无线发送给管控基站并能接收管控基站的指令。处理器单元具有与处理器单元及管控基站之间的语音通话功能。当高度位置变化达到设定数值（如高度距地面超过2M）时，处理器单元将自动发出声光提醒，提示主人及时将左右两根保险绳挂钩同时挂好，方能进入工作。若主人需要在高空移动时，需将左右两根保险绳挂钩交替“迈步”断落、挂着才能完成移动动作。而在挂钩交替断、挂过程中，若左右两根安全绳挂钩中只有一个挂钩而另一个的断落时间超过设定时间（比如5秒），处理器单元将发出声光提示，提示主人及时将左右两根安全绳挂钩同时挂好，方能继续工作。在左右两根保险绳挂钩同时挂着状态下，处理器单元进入待机状态。当左右两根保险绳挂钩同时断落时，处理器单元将立即发出报警，提醒主人立即将挂钩置于挂着状态。同时，并将此信息发送至管控基站。若主人未能在设定的时间期限内，及时将挂钩置于挂着状态，系统将指派人工干预核查。对佩带人记过一次。

本实用新型中的语音呼叫通话系统，能够实现管控基站与处理器单元之间一对一、一对多呼叫通话。如遇紧急情况，可通过群呼处理器单元组织佩带人撤离。

本实用新型中的人员精准定位装置。该装置能够使管理者实时掌握主人所在的位置。

本实用新型中，管控基站能够发送和接收处理器单元的信息，也可根据需要发送或接收区域云平台的信息。系统启动时，要求相关人员佩带好安全带并将处理器单元开启且与管控基站联机。管控基站将能够直观显示处理器单元及安全带佩带人所处的精准位置，记录佩带人的运动轨迹。遇佩带人异常滞留（固定不动超过设定时间，或在非工作区域停留）或瞬间位移过大（坠落）系统将报警提示。一旦发生事故时便于准确及时搜救。

本实用新型还包括监管中心、移动终端，监管中心可实现对集团作业进行监管；移动终端可通过云平台远程即时掌握现场实时状况，必要时，可对监管中心或管控基站发出管理指令。
