一种交叉路口的三面广告牌的制作方法

本实用新型涉及一种广告牌，具体为一种交叉路口的三面广告牌，属于电子设备技术领域。

背景技术：

随着社会的发展，科技的不断进步，交通运输的不断快捷，在一些交叉路口旁都设有广告牌，不仅可以打发乘客无聊的时间，且起到了宣传作用，目前交叉路口的三面广告牌一般设有不同的广告，但是在一条马路上的乘客往往只能看到一条广告，这样广告牌的利用率就大大下降了，且在长期室外条件下，广告牌易沾满灰尘，影响了广告的宣传效果，且不美观，如果找专业工作人员来清洁的话，不仅浪费其人力物力，且对工作人员的安全造成了很大的影响，的因此针对上述问题，我们提出了一种交叉路口的三面广告牌。

技术实现要素：

本实用新型提供一种交叉路口的三面广告牌，可以有效解决实际应用中交叉路口广告牌的利用率低下且难以清洁等问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种交叉路口的三面广告牌，包括毛刷、广告面板、储物槽、立柱、电控箱、显示屏、导轨、驱动电机、抽水泵、排水孔、排水管、横梁、出水管、支架、蓄水槽、进水口、转轴和旋转电机，所述广告面板上固定安装有显示屏，所述显示屏与所述广告面板一侧端部之间设有导轨，且所述导轨上滑动连接有驱动电机，所述驱动电机一端固定设有毛刷，且所述毛刷与所述显示屏紧密接触，所述广告面板顶端处设有出水管，且所述出水管底部设有若干排水孔，每个所述广告面板连接处均连接有支架，且所述支架一端固定于转轴上，所述转轴底部连接有立柱，且所述转轴与所述立柱之间安装有旋转电机。

作为本实用新型的一种优选技术方案，所述转轴顶部设有蓄水槽，且所述蓄水槽上设有进水口。

作为本实用新型的一种优选技术方案，所述蓄水槽上嵌入有出水管，且所述出水管与抽水泵连接，所述抽水泵固定安装于所述排水管上端。

作为本实用新型的一种优选技术方案，每个所述广告面板之间连接有横梁，所述立柱上安装有电控箱。

作为本实用新型的一种优选技术方案，所述电控箱与所述驱动电机和所述旋转电机电性连接。

作为本实用新型的一种优选技术方案，所述广告面板底端嵌入有储物槽。

本实用新型所达到的有益效果是：本实用新型结构紧凑，使用方便，三面广告牌可播放不同种广告，通过使其旋转可使不同方向的乘客观看到，且通过收集雨水可对显示屏进行清洁，具有良好的经济效益和社会效益，适宜推广使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种交叉路口的三面广告牌的毛刷工作时的示意图；

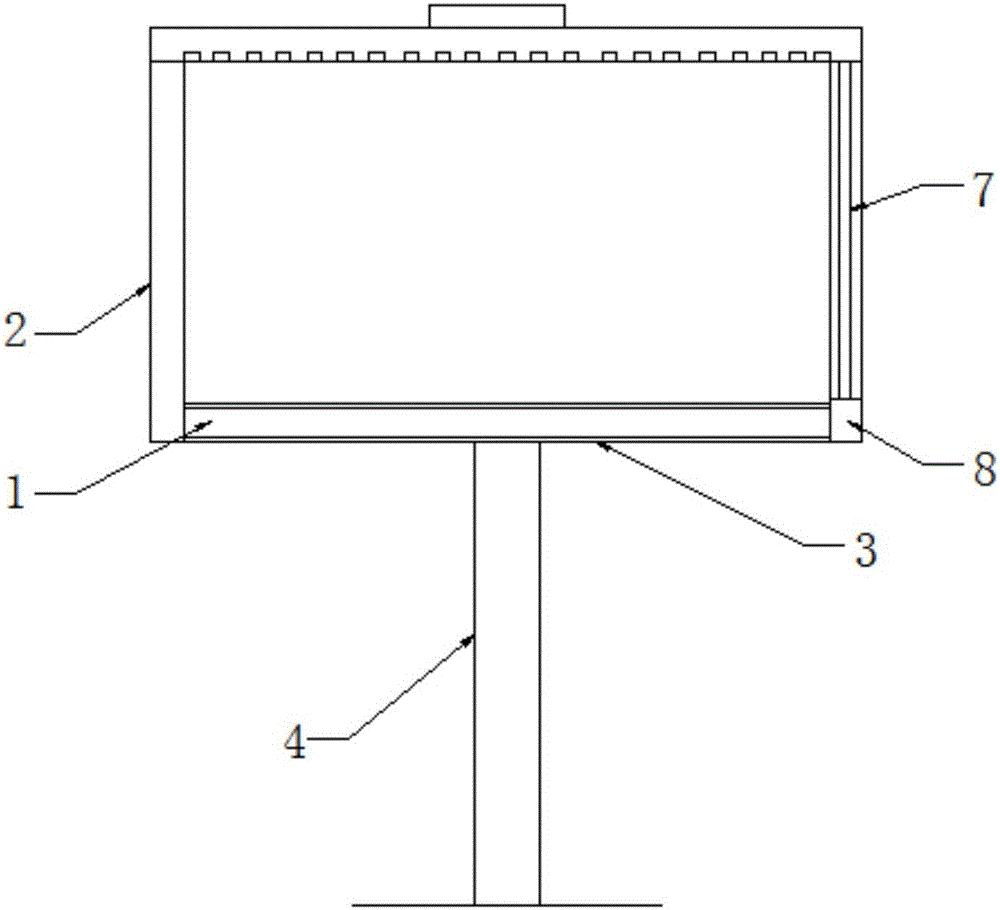

图2是本实用新型一种交叉路口的三面广告牌的毛刷停止工作时的示意图；

图3是本实用新型一种交叉路口的三面广告牌的俯视示意图；

图4是本实用新型一种交叉路口的三面广告牌的转轴结构示意图；

图中：1、毛刷；2、广告面板；3、储物槽；4、立柱；5、电控箱；6、显示屏；7、导轨；8、驱动电机；9、抽水泵；10、排水孔；11、排水管；12、横梁；13、出水管；14、支架；15、蓄水槽；16、进水口；17、转轴；18、旋转电机。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-4所示，本实用新型一种交叉路口的三面广告牌，包括毛刷1、广告面板2、储物槽3、立柱4、电控箱5、显示屏6、导轨7、驱动电机8、抽水泵9、排水孔10、排水管11、横梁12、出水管13、支架14、蓄水槽15、进水口16、转轴17和旋转电机18，广告面板2上固定安装有显示屏6，显示屏6与广告面板2一侧端部之间设有导轨7，且导轨7上滑动连接有驱动电机8，驱动电机8一端固定设有毛刷1，且毛刷1与显示屏6紧密接触，广告面板2顶端处设有排水管11，且排水管11底部设有若干排水孔10，每个广告面板2连接处均连接有支架14，且支架14一端固定于转轴17上，转轴17底部连接有立柱4，且转轴17与立柱4之间安装有旋转电机18。

转轴17顶部设有蓄水槽15，且蓄水槽15上设有进水口16，蓄水槽15通过进水口收集雨水。

蓄水槽15上嵌入有出水管13，且出水管13与抽水泵9连接，抽水泵9固定安装于排水管11上端，通过抽水泵9抽取蓄水槽15内收集的雨水对显示屏6进行清洁。

每个广告面板2之间连接有横梁12，立柱4上安装有电控箱5，横梁12加固了广告面板2之间的稳定性。

电控箱5与驱动电机8和旋转电机18电性连接，电控箱5控制着驱动电机8和旋转电机的开启和关闭。

广告面板2底端嵌入有储物槽3，使用过后，毛刷1落到广告面板2底端的储物槽3内，既避免了毛刷1长期风吹日晒导致损坏，且没有遮挡住显示屏6影响广告效果。

具体的，在旋转电机18的带动下，转轴17相对于立柱4进行旋转，通过支架14带动广告面板2转动一周，使得广告面板2上的显示屏6可以面对不同方向，转轴17顶部的蓄水槽15通过进水口收集雨水，通过抽水泵9吸取雨水至排水管11内，通过排水孔10将雨水排到显示屏6上，在驱动电机8的上下带动下，毛刷1对显示屏6进行刷干清洁，使用过后，毛刷1落到广告面板2底端的储物槽3内，既避免了毛刷1长期风吹日晒导致损坏，且没有遮挡住显示屏6影响广告效果。

本实用新型结构紧凑，使用方便，三面广告牌可播放不同种广告，通过使其旋转可使不同方向的乘客观看到，且通过收集雨水可对显示屏进行清洁，具有良好的经济效益和社会效益，适宜推广使用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
