本实用新型涉及3D眼镜技术领域，更具体地说，涉及一种VR眼镜。

背景技术：

VR眼镜是现代显示技术中的一种全新技术，在增强显示、虚拟现实以及立体显示等方面有非常重要的应用。目前市面上的VR眼镜在与别人交谈时或想了解周围的环境时需要取下产品，有些产品虽然可以把主机翻转到头顶，但是没有固定装置，主机容易从用户头部向下翻转，造成使用上的不方便以及安全隐患。

技术实现要素：

本实用新型要解决的问题是：设计一种VR眼镜，在暂时不使用VR眼镜时可以把主机翻转到头顶，并且有固定装置可以保证主机不会向下翻转。

本实用新型的解决方案是：本实用新型提供一种VR眼镜，包括主机和两个耳机以及连接所述两个耳机的头带装置，其特征在于，还包括连接所述主机和所述头带装置的转轴装置。

进一步的，所述转轴装置包括转轴、固定于所述头带装置与所述主机连接部位端部的轴套，以及固定于所述主机顶部的轴套固定座；所述轴套和所述轴套固定座通过所述转轴转动连接。

进一步的，所述轴套固定座两端为带有第一通孔的定位座，两个定位座之间连接有连接部件，且连接部件的中部形成有凹槽结构；所述轴套为带有第二通孔的中空圆柱体；所述转轴穿过所述第一通孔和第二通孔连接所述轴 套与所述轴套固定座。

进一步的，所述轴套外表面具有限制所述主机位置的限位块。

进一步的，所述限位块包括第一限位块、第二限位块和两个第三限位块。

进一步的，所述第二限位块与第三限位块之间的夹角为90°。

进一步的，所述第一限位块和所述第二限位块与所述凹槽结构的大小形状吻合。

进一步的，所述头带装置与所述两个耳机固定连接。

实施本实用新型的VR眼镜，具有以下有益效果：通过在VR眼镜上增加转轴装置，在使用VR眼镜的时候与别人交谈或想了解周围的环境时不需要取下产品，只需把主机往上翻转一定角度就可以看到周围的环境，并且主机不会向下翻转造成安全隐患，使用更加方便。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

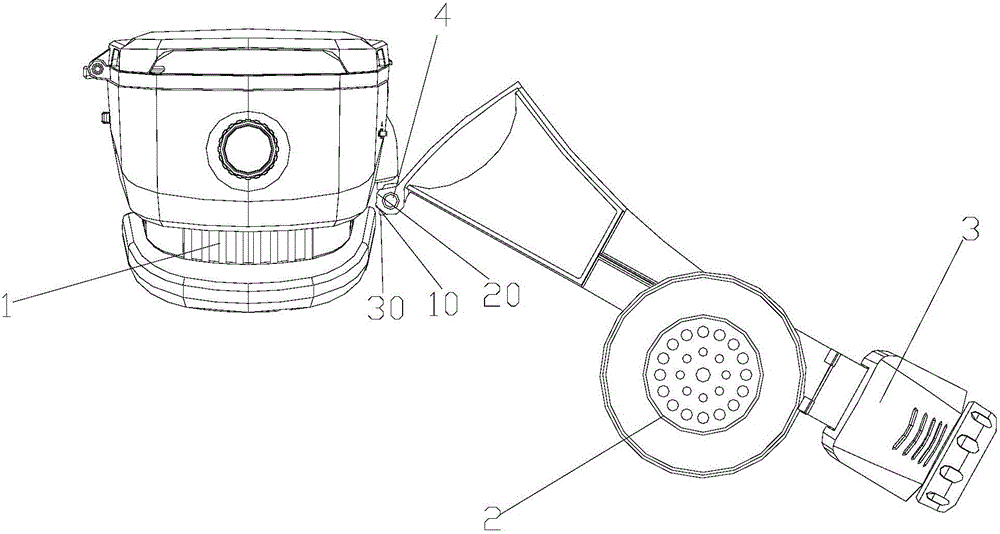

图1为本实用新型VR眼镜正常使用状态下的转轴结构局部剖视结构示意图；

图2为本实用新型VR眼镜主机翻转90°状态下的转轴结构局部剖视结构示意图；

图3为本实用新型VR眼镜转轴装置的分解结构示意图；

图4为本实用新型VR眼镜轴套固定座的结构示意图；

图5为本实用新型VR眼镜轴套的结构示意图。

具体实施方式

图1至图5为本实用新型VR眼镜的一个优选实施例，其包括主机1和两个耳机2以及连接两个耳机的头带装置3，还包括连接主机1和头带装置3的转轴装置4。主机1为用户提供3D虚拟场景显示，两个耳机2传输声音，头戴装置3不仅用于连接两个耳机2，还用于将整个VR眼镜挂载在用户的头部，转轴装置4用于连接主机1和头戴装置3。

进一步的，参照图3，转轴装置4包括转轴41、固定于头带装置3与主机1连接部位端部的轴套42，固定于主机1顶部的轴套固定座43；轴套42和轴套固定座43通过转轴41转动连接。

参照图4和图5，轴套固定座43两端为带有第一通孔434的定位座431，两个定位座431之间连接有连接部件432，且连接部件432的中部形成有凹槽结构433；其中轴套42为带有第二通孔422的中空圆柱体421；转轴41穿过第一通孔434和第二通孔422连接轴套42与轴套固定座43。

参照图5，轴套42外表面具有限位块423，限位块423包括第一限位块10、第二限位块20和两个第三限位块30，第二限位块20与第三限位块30之间的角度为90°，并且第一限位块10和第二限位块20与凹槽结构433的大小形状吻合。在正常使用VR眼镜时，第一限位块10正好容纳于凹槽结构433中，防止主机1向上翻转；在主机1重力的作用下轴套固定座43抵在两个第三限位块30上，防止主机1向下翻转；主机1处于水平位置，与用户的视角平行。当暂时不使用VR眼镜时，对主机1施加向上的力，使轴套固定座43塑胶变形，轴套固定座43越过第一限位块10。如果继续施加向上的力，轴套固定座43越过第二限位块20，轴套固定座43的下端与第二限位块20相抵接，使主机1保持在90°位置不会向下翻转。当再次使用VR眼镜时， 对主机1施加向下的力，使轴套固定座43塑胶变形，轴套固定座43越过第二限位块20和第一限位块10回到正常使用的位置。

本实施例中，头带装置3与所述两个耳机2固定连接，如此，在主机1翻转到90°位置时头带装置3和主机1不会因重力作用向下翻转。

实施本实用新型的VR眼镜，通过在VR眼镜上增加转轴装置，在使用VR眼镜的时候与别人交谈或想了解周围的环境时不需要取下产品，只需把主机往上翻转一定角度就可以看到周围的环境，并且主机不会向下翻转造成安全隐患，使用更加方便。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上可以作出许多变化，只要这些变化未脱离本实用新型的构思，均属于本实用新型的保护范围。
