一种新型全息虚拟头盔的制作方法

本实用新型涉及一种头盔，特别是涉及一种新型全息虚拟头盔。

背景技术：

近年来，随着高性能微处理器的突破，移动宽带技术的爆炸式发展和移动传感技术的进步，虚拟现实技术正在大踏步前进，硬件设备的重量越来越轻，效果越来越逼真，造价也更便宜，在军事和医学上有较多应用。从软件角度而言，家用虚拟现实设备已跨过了转折点。全息虚拟头盔已经开始进入到我们的生活了。在现有的虚拟现实技术上看，全息虚拟头盔可以用于游戏中或者观影中。

全息虚拟头盔在使用时，需将全息虚拟头盔连接到电脑主机或智能手机端。其中，插手机式的全息虚拟头盔较为简易。使用插手机式的全息虚拟头盔时，需打开手机中要用的程序和功能，此时，手机的耗电量会大大增加，而手机的蓄电池的总容量没有改变，所以，用户如果使用全息头盔连接手机时，常因为手机的耗电量相对比较大，而影响体验时间。而现有的全息虚拟头盔，通常是不带备用电源的。

鉴于此，本案发明人进行深入研究，力求研发一种带有给连接的手机充电的全息虚拟头盔。

技术实现要素：

本实用新型的目的在于提供一种能给移动设备充电的全息虚拟头盔。

为了达成上述目的，本实用新型的解决方案是：

一种新型全息虚拟头盔，包括脸部固定件和头盔主体，所述头盔 主体内设有为所配用的移动设备充电的备用电源，所述备用电源设有USB输出口。

所述头盔主体具有前盖和壳体，所述前盖与所述壳体之间设有电池安装板，所述电池安装板上具有用于装嵌所述电池的凹槽或通孔。

所述电池安装板与所述前盖之间形成容置所述移动设备的容纳腔。

所述备用电源的USB输出口输出的电压与电流与所述移动设备相适配。

所述容纳腔的大小与所述移动设备相适配。

所述头盔本体上设有USB接口、音频接口和电源接口，所述头盔本体的USB接口与所述移动设备的USB接口通过USB线相连接，所述音频接口与耳机的音频线相连接；电源接口通过电源线连接市电。

所述头盔本体还连接有便于游戏体验的蓝牙手柄。

所述头盔本体上设有功能按钮。

采用上述结构后，本实用新型一种新型全息虚拟头盔，通过备用电源可以给移动设备进行充电，在体验全息虚拟头盔时，防止移动设备因耗电量大而短时间内断电影响体验时间和体验快感。同时，在没有市电的情况下，在一定时间内备用电源可以供给全息虚拟头盔电源，不影响全息虚拟头盔的使用。

附图说明

图1为本实用新型一种新型全息虚拟头盔的结构示意图；

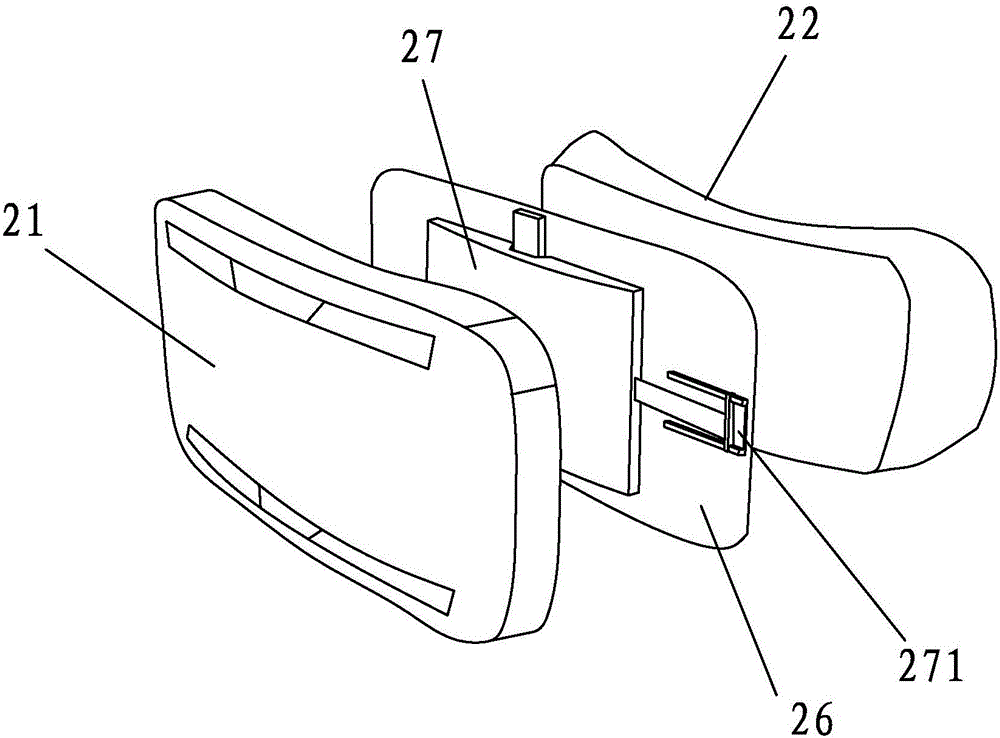

图2为本实用新型中电池的安装结构示意图。

图中：

脸部固定件-1； 头盔主体-2；

前盖-21； 壳体-22；

功能按钮-23； 电源接口-24；

音频接口-25； 电池安装板-26；

电池-27； USB输出口-271。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例来对本实用新型进行详细阐述。

本实用新型一种新型全息虚拟头盔，与移用设备相配用，作为一个较佳的实施例，移用设备采用分辨率较高的智能手机。如图1所示，包括相互连接的脸部固定件1和头盔主体2，头盔主体2具有前盖21和壳体22。头盔主体2内设置有备用电源，此备用电源包括电池27及相应的充放电控制电路。前盖21设有功能按钮23，壳体22上设有电源接口24和音频接口25。壳体22上还设有用于数据传输的USB接口(图中未标出)。前盖21与所述壳体22之间设有电池安装板26，电池安装板26的中部开设有用于装嵌电池27的凹槽或通孔。备用电源的输出端连接有USB输出口271。电池安装板26与前盖21之间形成容置智能手机的容纳腔。所述容纳腔的形状和大小与所述智能手机相适配，所述智能手机设有用于充电或者数据传输的USB接口。需要充电时，USB输出口271通过USB线与所述智能手机的USB接口连接。USB输出口271输出的电压与电流与所述智能手机相适配。进行全息虚拟体验时，所述智能手机的USB接口通过USB线连接壳体22上的USB接口，将所述智能手机的数据传输给头盔主体2。还可根据实际的使用需要外接耳机(图中未标出)或者蓝牙手柄(图中 未标出)。所述音频接口25连接耳机的音频线，将音频信息传达给所述耳机。

本实用新型的主要改进点在于为全息虚拟头盔提供备用电源，除备用电源外的部分采用常规技术。

玩游戏时，市电通过电源线连接电源接口24，打开前盖21，将所述智能手机放入所述容纳腔内，所述智能手机的USB接口连接一分为二的USB线，该一分为二的USB线具有充电接口和数据传输接口，所述充电接口连接USB输出口271，所述数据传输接口连接壳体22上的USB接口，合上前盖21。按下相应地功能按钮23，全息虚拟头盔利用大脑识别技术和眼球识别技术，直接将立体画面传递给人体神经系统，并且阻断人体大脑对身体的反应，将神经信号引导进全息虚拟头盔之中，使得使用者进入游戏之中。甚至能在游戏里感觉到触觉、听觉甚至嗅觉。并且现实处于深度睡眠状态。“大脑识别技术又称“头部跟踪”技术，允许使用者根据自己在虚拟环境中的视点和位置来控制游戏人物和场景。使用者在使用全息虚拟头盔的时候配合使用蓝牙手柄等外部输入设备控制游戏，能更好的进行游戏体验。

本实用新型中，备用电源的充放电控制电路设有电量检测部分，当检测到所述智能手机的电量小于15％时，充放电控制电路控制电池27给所述智能手机进行自动充电，若检测到所述智能手机的电量已充至95％时，充放电控制电路控制电池27停止对所述智能手机的充电。当检测到电池27的电量小于15％时，充放电控制电路控制市电通过连接于电源接口24的电源线对电池27进行充电，当检测到电池27的电量已充至95％时，充放电控制电路控制市电停止对电池27的充电。

采用上述结构后，本实用新型一种新型全息虚拟头盔，通过备用 电源可以给移动设备进行充电，在体验全息虚拟头盔时，防止移动设备因耗电量大而短时间内断电影响体验时间和体验快感。同时，在没有市电的情况下，在一定时间内备用电源可以供给全息虚拟头盔电源，不影响全息虚拟头盔的使用。

上述实施例和附图并非限定本实用新型的产品形态和式样，任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应视为不脱离本实用新型的专利范畴。
