一种内视镜转向结构的制作方法

本实用新型涉及一种内视镜转向结构。

背景技术：

内视镜是通过具有照明能力的取像装置，探查狭小昏暗空间内(如人体内部、建筑物夹缝等)的一种光学设备。由于所探查的区域常为不规则的形状，故需要对取像装置的拍摄角度做出相应的调整。现有的产品通常会在取像装置的连接部分安装可调节角度的管体，进而通过手动调整或电机进行控制调整。通过手动进行调整的方法使用不便。通过电机控制的方法结构较为复杂，同时在很多场合下，特别是医疗场合，使用了电机将会引入安全隐患，不利于产品的推广和使用。

技术实现要素：

本实用新型的目的在于克服现有技术之不足，提供一种内视镜转向结构，整体结构简单，且使用方便，降低了产品成本，易于推广和使用。

本实用新型解决其技术问题所采用的技术方案是：一种内视镜转向结构，适用于内视镜，包括取像装置和内设有信号线的多腔导管，所述信号线与所述取像装置相连接；还包括弹性软管、控制钢丝和控制构件，所述控制钢丝可活动地设置于所述多腔导管内；所述多腔导管的一端、所述弹性软管和所述取像装置依次装接在一起，所述多腔导管内的信号线和控制钢丝穿过所述弹性软管，并与所述取像装置连接在一起；所述控制构件装接于所述多腔导管的另一端，并通过拉动或推动所述控制钢丝，使所述弹性软管弯曲。

作为一种优选，还包括辅助钢丝，所述控制钢丝设置于所述多腔导管的一侧，所述辅助钢丝设置于所述信号输送管的另一侧；所述辅助钢丝的一端穿过所述弹性软管与所述取像装置装接在一起，所述辅助钢丝的另一端与所述多腔导管的另一端装接在一起。

作为一种优选，所述控制构件包括导向构件和转动轴，该导向构件具有回转形周壁，且该回转形周壁设有螺旋状的第一导向槽；所述转动轴的一端与所述控制钢丝相固接，另一端滑动配合于所述第一导向槽；通过转动所述导向构件，可使所述转动轴沿所述第一导向槽滑动，并拉动或推动所述控制钢丝。

作为一种优选，所述控制构件还包括控制轮，所述控制轮可转动地装接于所述控制构件，且与所述导向构件装接在一起，并带动所述导向构件旋转。

作为一种优选，所述控制构件设有零位置标记，当所述控制轮转动至该零位置标记时，所述控制钢丝处于未拉动且未推动的状态。

作为一种优选，所述控制构件包括控制轴，所述控制构件为圆柱形，且该控制构件的侧壁上设有轴向方向设置的第二导向槽；所述控制轴的一端与所述控制钢丝相固接，另一端滑动配合于所述第二导向槽；通过推动所述控制钢丝沿所述第二导向槽滑动，可拉动或推动所述控制钢丝。

作为一种优选，所述控制构件设有角度标识，当所述控制轴沿所述第二导向槽滑动至相应位置时，所述弹性软管弯折相应的角度。

作为一种优选，所述弹性软管为热缩管或外覆有热缩管的硅胶管。

作为一种优选，所述取像装置设有照明构件。

作为一种优选，所述多腔导管为金属软管或塑料软管，且该多腔导管的表面还外覆有热缩管。

本实用新型的有益效果是：本实用新型通过控制钢丝和弹性弯管的结构，实现了取像装置拍摄角度的简单快速调整；通过拉动所述控制钢丝，可使所述弹性弯管沿其中一侧弯折，通过推动该控制钢丝，即可使该弹性弯管反向弯折。产品使用不带电的控制结构，消除了安全隐患；同时，整体结构简单，且使用方便，产品成本较低，易于推广和使用。

以下结合附图及实施例对本实用新型作进一步详细说明；但本实用新型的一种内视镜转向结构不局限于实施例。

附图说明

图1是本实用新型实施例一的结构示意图；

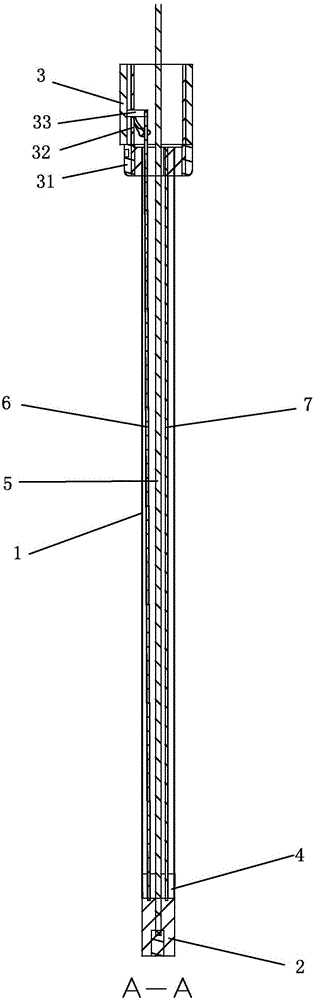

图2是本实用新型实施例一的剖面A-A的剖面图；

图3是本实用新型实施例一的导向构件的结构示意图；

图4是本实用新型实施例一的导向构件的剖面B-B的剖面图；

图5是本实用新型实施例二的结构示意图；

图6是本实用新型实施例二的剖面C-C的剖面图。

具体实施方式

实施例一：

参见图1至图4所示，本实用新型的一种内视镜转向结构，适用于内视镜，包括取像装置2和内设有信号线5的多腔导管1，所述信号线5与所述取像装置2相连接；还包括弹性软管4、控制钢丝6和控制构件3，所述控制钢丝6可活动地设置于所述多腔导管1内；所述多腔导管1的一端、所述弹性软管4和所述取像装置2依次装接在一起，所述多腔导管1内的信号线5和控制钢丝6穿过所述弹性软管4，并与所述取像装置2连接在一起；所述控制构件3装接于所述多腔导管1的另一端，并通过拉动或推动所述控制钢丝6，使所述弹性软管4弯曲。

更进一步的，还包括辅助钢丝7，所述控制钢丝6设置于所述多腔导管1的一侧，所述辅助钢丝7设置于所述信号输送管的另一侧；所述辅助钢丝7的一端穿过所述弹性软管4与所述取像装置装接在一起，所述辅助钢丝7的另一端与所述多腔导管1的另一端装接在一起。

更进一步的，所述控制构件3包括导向构件32和转动轴33，该导向构件32具有回转形周壁，且该回转形周壁设有螺旋状的第一导向槽35，该第一导向槽35沿所述导向构件32的轴向回转上升；所述转动轴33的一端与所述控制钢丝6相固接，另一端滑动配合于所述第一导向槽35；通过转动所述导向构件32，可使所述转动轴33沿所述第一导向槽35滑动，并沿该导向构件32的轴向拉动或推动所述控制钢丝6。

更进一步的，所述控制构件3还包括控制轮31，所述控制轮31可转动地装接于所述控制构件3，且与所述导向构件32装接在一起，并带动所述导向构件32旋转。

更进一步的，所述控制构件3设有零位置标记34，当所述控制轮31转动至该零位置标记34时，所述控制钢丝6处于未拉动且未推动的状态。

更进一步的，所述弹性软管4为热缩管或外覆有热缩管的硅胶管。

更进一步的，所述取像装置2设有照明构件。

更进一步的，所述多腔导管1为金属软管或塑料软管，且该多腔导管1的表面还外覆有热缩管。

本实施例的动作过程包括：通过控制轮31带动所述导向构件32转动，卡接于所述第一导向槽35中的旋转轴34由于一端与控制钢丝6固接在一起，无法随着导向构件32转动；则随着导向构件32的转动，旋转轴34沿导向构件32的轴向运动，并拉动控制钢丝6。控制钢丝6在转动轴34的拉动下，向上拉动或向下推动。由于另一侧的辅助钢丝7的长度保持不变，当这一侧的控制钢丝6长度变化时，弹性软管4即发生弯折。通过控制控制钢丝6的拉动长度或推动长度，可控制弹性软管4的弯折角度。图1与图2为控制钢丝6处于未拉动也未推动的状态，即在弹性软管4内，控制钢丝6与辅助钢丝7等长，弹性软管4未弯折；图5与图6为控制钢丝6处于推动状态，即在弹性软管4内，控制钢丝6较之辅助钢丝7略长，弹性软管4向辅助钢丝7的一侧弯折。

实施例二

参见图5至图6所示，本实施例一与实施例一的区别在于，所述控制构件3包括控制轴，所述控制构件3为圆柱形，且该控制构件3的侧壁上设有轴向方向设置的第二导向槽38；所述控制轴的一端与所述控制钢丝6相固接，另一端滑动配合于所述第二导向槽38；通过推动所述控制钢丝6沿所述第二导向槽38滑动，可拉动或推动所述控制钢丝6。

更进一步的，所述控制构件3设有角度标识，当所述控制轴沿所述第二导向槽38滑动至相应位置时，所述弹性软管4弯折相应的角度。

上述实施例仅用来进一步说明本实用新型的一种内视镜转向结构，但本实用新型并不局限于实施例，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均落入本实用新型技术方案的保护范围内。
