多功能皮线光缆开剥钳的制作方法

本实用新型涉及一种皮线光缆剥除外护套的开剥钳，具体是一种可剥除250μm裸光纤、900μm光纤涂层的多功能皮线光缆开剥钳。

背景技术：

随着宽带中国战略的落地实施，各大运营商都在大规模推进FTTH建设，通信领域中线路终端采用热熔成端渐渐成为趋势，而采用热熔技术是皮线光缆熔接尾纤；在施工时需要同时携带皮线光缆开剥钳和尾纤开剥钳等工具，现有的剥除皮线光缆外皮的开剥钳，经常配合不好出现将光纤剪断和去皮不干净的情况，而且现有的皮线开剥钳不具备开剥裸纤涂层的功能和开剥900μm尾纤的功能，施工人员在外出施工时需要携带皮线光缆开剥钳和尾纤开剥钳来剥除裸纤涂层和900μm尾纤涂层，操作起来比较繁琐，携带不方便，而且工具过多容易丢失；基于上述原因，需要对现有技术进行改进改良。

技术实现要素：

本实用新型的目的在于提供一种操作简单、多功能、实用性强的多功能皮线开剥钳，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能皮线光缆开剥钳，包括第一手柄、第二手柄、皮线固定模块、第一固定长钉、第二固定长钉、调节螺钉、固定螺丝、橡胶握柄、定位线缆导向槽和三对对称的刀片；所述第一手柄和第二手柄上均设置有橡胶握柄，橡胶握柄通过3个固定螺丝固定在第一手柄和第二手柄上，两个手柄上对称设置有三对对称的刀片，分别为用于剥离250μm裸光纤涂层的第一刀片、用于剥离皮线光缆外护套的第二刀片和剥离900μm尾纤涂层第三刀片；所述第一手柄和第二手柄之间固定有皮线固定模块，皮线固定模块上面设有线缆定位导向槽，皮线固定模块末端上下分别连接第一刀片和第二刀片，当手柄运动时可以达到开剥的目的；所述第一手柄和第二手柄上设置有调节螺钉，可以利用调节螺钉来调整手柄的行程使开剥钳在剥纤时不会伤到光纤。

作为本实用新型进一步的方案：三组刀片上均设置有开口，且三组刀片对称设置，当手柄运动剥除皮线光缆外护套，剥除皮线光缆外护套的刀片位于皮线光缆固定模块尾侧；剥离250μm裸光纤涂层的刀片和剥离900μm尾纤涂层的刀片位于开剥钳的两侧，手柄上面可以看到标识，分别对应相应的槽对光纤进行开剥。

作为本实用新型再进一步的方案：所述第一手柄和第二手柄均内侧设置有刻度尺，用于定尺寸。

作为本实用新型再进一步的方案：所述第一手柄和第二手柄之间通过第一固定长钉和第二固定长钉固定有皮线固定模块。

作为本实用新型再进一步的方案：皮线光缆通过定位导向槽穿过皮线固定模块，皮线固定模块末端上下分别连接第一刀片和第二刀片，根据手柄内侧的尺寸定好尺寸，运动手柄，可去除皮线外护套。

与现有技术相比，本实用新型的有益效果是：本实用新型的皮线光缆开剥钳能剥离皮线光缆外护套、200μm裸光纤涂层及900μm尾纤涂层，完全省去尾纤开剥钳工具，避免了施工人员携带工具过多，造成操作不便的情况；本实用新型能保证剥光纤时光纤不会断裂，并能防止光纤表面附着上杂物，提高光纤熔接效率；具有广阔的应用前景。

附图说明

图1为本实用新型多功能皮线光缆开剥钳的部分分解示意图。

图2为本实用新型多功能皮线光缆开剥钳的一侧示意图。

图3为本实用新型多功能皮线光缆开剥钳的另一侧示意图。

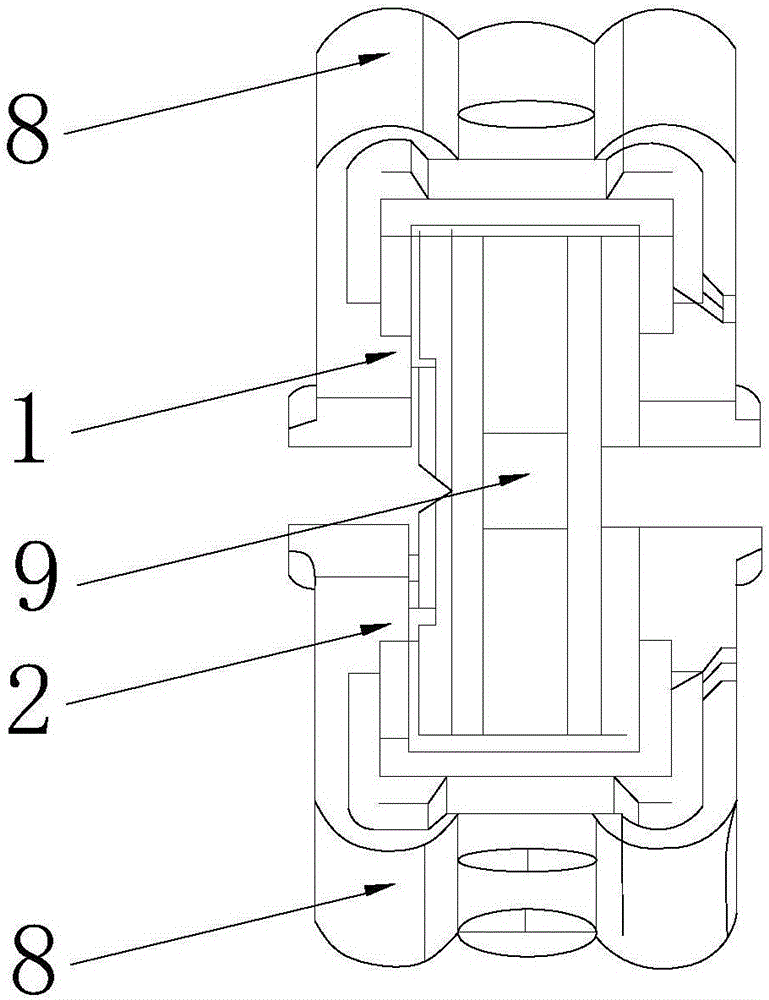

图4为本实用新型多功能皮线光缆开剥钳的顶部示意图。

图5为本实用新型多功能皮线光缆开剥钳的上侧示意图。

其中，1-第一手柄；2-第二手柄；3-皮线固定模块；4-第一固定长钉；5-第二固定长钉；6-调节螺钉；7-固定螺丝；8-橡胶握柄；9-定位线缆导向槽；10-刀片；11-刀片；12-刀片。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-5，一种多功能皮线光缆开剥钳，包括第一手柄1、第二手柄2、皮线固定模块3、第一固定长钉4、第二固定长钉5、调节螺钉6、固定螺丝7、橡胶握柄8、定位线缆导向槽9和三对对称的刀片；所述第一手柄1和第二手柄2上均设置有橡胶握柄8，橡胶握柄8通过3个固定螺丝7固定在第一手柄1和第二手柄2上，两个手柄上对称设置有三对对称的刀片，分别为第一刀片10、第二刀片11和第三刀片12，三组刀片上均设置有开口；所述第一手柄1和第二手柄2之间通过第一固定长钉4和第二固定长钉5固定有皮线固定模块3，皮线固定模块3上面设有线缆定位导向槽9，皮线固定模块3末端上下分别连接用于剥离裸光纤的第一刀片10和用于剥离外护套的第二刀片11；所述第一手柄1和第二手柄2上设置有调节螺钉6，第一手柄1和第二手柄2均设置有刻度尺。

本实用新型的工作原理为：第一刀片10、第二刀片11和第三刀片12对称设置在第一手柄1和第二手柄2上，皮线固定模块3，皮线固定模块通过第一固定长钉4和第二固定长钉5固定在第一手柄1和第二手柄2上面，调节螺钉6可以通过调节螺钉来调整手柄的行程使开剥钳在剥纤时不会伤到光纤，固定螺丝7用于固定橡胶握柄8；将皮线光缆从顶部如图2中的定位线缆导向槽9插入，进入皮线固定模块3，根据第一手柄1和第二手柄2内侧的尺寸定好长度，握紧手柄，第二刀片11合拢将皮线光缆的外护套切开，再将皮线光缆从定位线缆导向槽9向外拉出就可将外护套剥除，然后将剥除外护套的皮线光缆的裸纤放置在第一刀片10处，然后握紧两个手柄即可以剥除裸纤的涂层；本实用新型皮线开剥钳的另一侧，用于开剥900um尾纤涂层。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
