本实用新型属于眼镜,具体涉及一种可佩戴饰品的眼镜。
背景技术:
眼镜作为佩戴者的一种搭配(有时并非纯粹为了校正视力),需要与佩戴者所处的场合相搭配,而一幅眼镜往往不能搭配多种场合,而通过在眼镜上佩戴饰品则可以改变眼镜搭配的场合,然而,现有眼镜不便佩戴饰品。
技术实现要素:
本实用新型要解决的技术问题和提出的技术任务是克服现有眼镜不便佩戴饰品的缺陷,提供一种可佩戴饰品的眼镜。
为达到上述目的,本实用新型的可佩戴饰品的眼镜,包括镜框、镜腿,其特征是:所述的镜框上设有两个上下对应的连接耳,所述两个上下对应的连接耳之间保持有间距,所述镜腿上设有枢转部,所述枢转部位于所述的间距内,一销轴穿设在所述的两个连接耳、枢转部内实现所述镜腿与所述镜框的连接,所述销轴与所述两个连接耳中的至少一个通过螺纹连接,所述销轴的一端沿其轴向向其内部设有内螺纹孔。
或者,本实用新型的可佩戴饰品的眼镜,包括镜框、镜腿,其特征是:所述的镜腿上设有两个上下对应的连接耳,所述两个上下对应的连接耳之间保持有间距,所述镜框上设有枢转部,所述枢转部位于所述的间距内,一销轴穿设在所述的两个连接耳、枢转部内实现所述镜腿与所述镜框的连接,所述销轴与所述两个连接耳中的至少一个通过螺纹连接,所述销轴的一端沿其轴向向其内部设有内螺纹孔。
作为优选技术手段:所述销轴的一端设有旋拧槽。
作为优选技术手段:所述销轴的一端设有大径段,所述的旋拧槽位于该大径段的端部,一个所述的连接耳上设有沉孔,所述的大径段位于所述的沉孔内。
作为优选技术手段:设有所述沉孔的连接耳具有用于穿设所述销轴并连通所述沉孔的小径孔段,所述的小径孔段内衬有增摩层。
作为优选技术手段:所述的内螺纹孔内通过螺纹连接有用于连接饰品的转接件。
本实用新型的有益效果是:通过在连接镜腿镜框的销轴上配置内螺纹孔,用于直接佩戴饰品或者通过转接件连接饰品,眼镜佩戴者可以根据自己的需求更换适宜的饰品出入相应的场合。
附图说明
图1为本实用新型可佩戴饰品的眼镜佩戴一种饰品时的装配关系示意图;

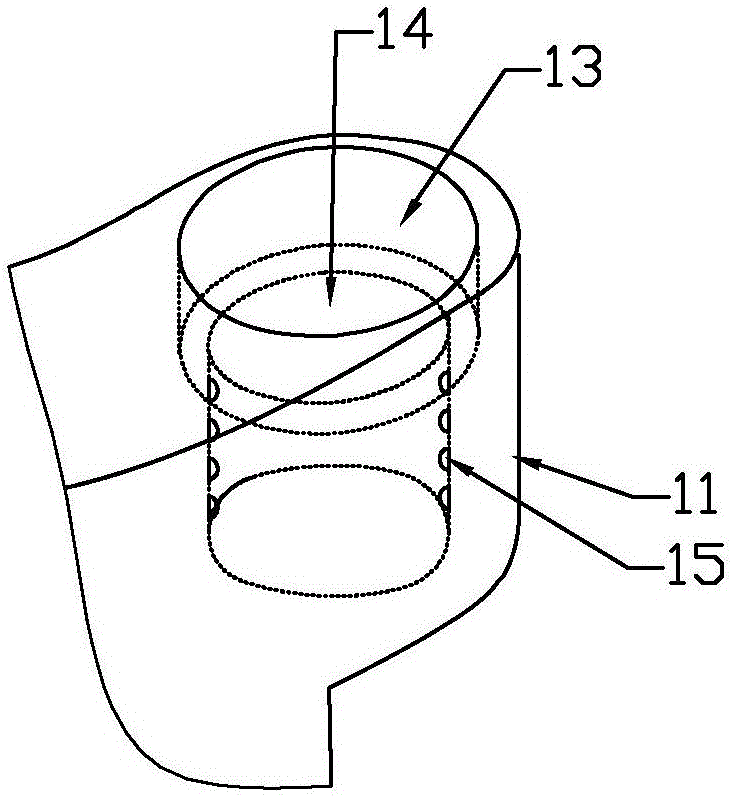

图2为本实用新型的一个连接耳上设沉孔的示意图;
图3为图1所示结构的销轴将镜腿、镜框连接在一起的示意图;
图4为图1所示结构的眼镜装配在一起并佩戴饰品的示意图;
图5为本实用新型可佩戴饰品的眼镜佩戴另一种饰品时的示意图;
图6为本实用新型可佩戴饰品的眼镜佩戴第三种饰品时的示意图;
图中标号说明:
01-镜框:11-连接耳,12-间距,13-沉孔,14-小径孔段,15-增摩层;
02-镜腿:21-枢转部;
03-销轴:31-内螺纹孔,32-旋拧槽,33-大径段;
04-转接件;
51、52、53-饰品。
具体实施方式
以下结合说明书附图对本实用新型做进一步说明。
如图1-4、图5、图6所示,为本实用新型可佩戴饰品的眼镜的不同情形,该可佩戴饰品的眼镜,包括镜框01、镜腿02,镜框01上设有两个上下对应的连接耳11,两个上下对应的连接耳11之间保持有间距12,镜腿02上设有枢转部21,枢转部21位于间距12内,一销轴03穿设在两个连接耳11、枢转部21内(在连接耳、枢转部内设有相应的出孔)实现镜腿与镜框的连接(参见图3-6),销轴03与两个连接耳中的至少一个(一般一个即可,图3-5中是销轴03的下端与下面一个连接耳通过螺纹连接,图6中是销轴03的上端与上面一个连接耳通过螺纹连接)通过螺纹连接,销轴03的一端沿其轴向向其内部设有内螺纹孔31。通过该内螺纹孔,可以连接带有相配的螺纹连接段的饰品。
具体实施时,连接耳与枢转部可以互换位置,即镜腿上设有两个上下对应的连接耳,两个上下对应的连接耳之间保持有间距,镜框上设有枢转部,枢转部位于间距内,销轴穿设在两个连接耳、枢转部内实现镜腿与镜框的连接,销轴与两个连接耳中的至少一个通过螺纹连接,销轴的一端沿其轴向向其内部设有内螺纹孔。
参见图1,为了便于拧紧销轴,销轴03的一端(图3、图5为上端,图6为下端)设有旋拧槽32,用于与螺丝刀相配。而为了避免销轴凸露在外影响美观,销轴03的一端(图3、图5为上端,图6为下端)设有大径段33,旋拧槽32位于该大径段33的端部,一个连接耳上(图3、图5为上面的连接耳,图6为面的连接耳)设有沉孔13,大径段33位于沉孔13内。
参见图1,为了避免销轴03连接部位松动,设有沉孔13的连接耳具有用于穿设销轴并连通沉孔的小径孔段14,小径孔段14内衬有增摩层15,当销轴拧紧后,利用增摩层增加销轴与连接耳之间的摩擦,避免销轴从连接耳中松脱。
为了适用于更多款式的饰品,内螺纹孔31内通过螺纹连接有用于连接饰品的转接件04,转接件上设钩、圈、环等结构用于连接饰品。图3、图5、图6分别示出了3中形式的饰品51、52、53。
依据本发明,图中的转接件04可以是饰品的构成部分,与饰品固定在一起,也可以是与饰品分离的单独零配件。
