3DVR虚拟现实眼镜盒的制作方法

本实用新型涉及虚拟现实技术领域，具体地说，涉及一种3D VR虚拟现实眼镜盒。

背景技术：

VR（Virtual Reality Glasses）眼镜即虚拟现实眼镜，通过将移动终端作为显示屏，并通过移动终端上的相关应用来实现虚拟现实功能。

目前市面上的虚拟现实眼镜盒，产品笨重，携带不方便，近视用户戴眼镜不方便观看，不利于推广和体验。

技术实现要素：

本实用新型的目的在于提供一种3D VR虚拟现实眼镜盒，重量轻、可折叠，携带和使用方便。

本实用新型公开的3D VR虚拟现实眼镜盒所采用的技术方案是：一种3D VR虚拟现实眼镜盒，包括盒体，所述盒体设有正面和底面，所述盒体的正面设有一鼻托孔和两眼睛孔，所述鼻托孔设于该面的底部中间，所述眼睛孔中设有VR镜片，所述底面设有U型槽，所述U型槽与鼻托孔相连，所述盒体内设有挡板，所述挡板设于两眼睛孔之间，并与正面垂直，所述盒体由纸板折叠形成。

作为优选方案，所述纸板上设有若干组对应的魔术贴勾面和魔术贴毛面。

作为优选方案，所述鼻托孔中设有U型硅胶鼻托。

作为优选方案，所述盒体的底面上设有按键孔。

作为优选方案，所述盒体还包括两侧面，所述侧面伸出正面。

作为优选方案，所述VR镜片为一侧为球面，另一侧为非球面的双凸镜片。

作为优选方案，所述盒体由铜纸板或瓦楞纸板制成。

本实用新型公开的3D VR虚拟现实眼镜盒的有益效果是：盒体由纸板折叠形成，重量轻、可折叠，携带方便，底面设有U型槽，U型槽与正面上的鼻托孔相连，使用方便。

附图说明

图1是本实用新型3D VR虚拟现实眼镜盒的爆炸示意图；

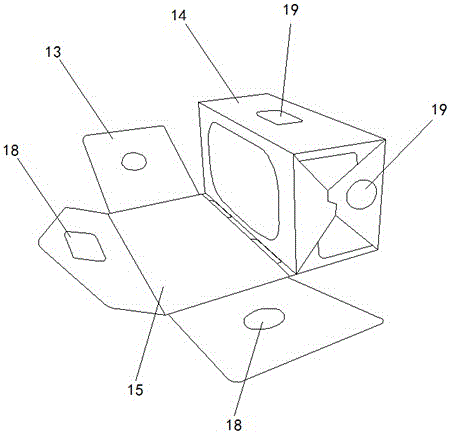

图2是本实用新型3D VR虚拟现实眼镜盒的部分展开示意图。

具体实施方式

下面结合具体实施例和说明书附图对本实用新型做进一步阐述和说明：请参考图1和图2，一种3D VR虚拟现实眼镜盒，包括盒体10，所述盒体10由铜纸板或瓦楞纸板制成，所述盒体设有正面11、底面12、两侧面13、顶面14和背面15。

所述盒体10的正面11设有一鼻托孔和两眼睛孔111，所述鼻托孔设于该面11的底部中间，所述鼻托孔中设有U型硅胶鼻托17，防止铜纸板或瓦楞纸板割伤鼻子，所述眼睛孔111中设有VR镜片16，所述VR镜片16为一侧为球面，另一侧为略有弧度的非球面的双凸镜片，所述底面12设有U型槽和按键孔，所述U型槽与鼻托孔相连，所述盒体10内设有挡板，所述挡板设于两眼睛孔111之间，并与正面11垂直，用于将两只眼睛的视线隔离，使左右眼不受干扰看到各自的视觉区域，铜纸板或瓦楞纸板上设有若干组对应的魔术贴勾面18和魔术贴毛面19，通过魔术贴勾面18和魔术贴毛面19搭接形成盒体，方便折叠或携带，所述两侧面13伸出正面11，防止手机从盒体10内滑落，同时起到遮挡左右以及上部的光线，使视觉体验更完美。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
