显示器、眼镜设备、控制方法、移动终端及显示系统与流程

本发明实施例涉及通信技术领域，尤其涉及一种显示器、眼镜设备、控制方法、移动终端及显示系统。

背景技术：

人们在公共场合使用手机的时候，经常会遇到这样一种情况：自己的手机屏幕毫无保留的暴露在周围陌生人的视野之下，手机的微信消息，短消息，甚至于支付宝密码，银行卡密码都可能会被周围的人看到。个人的隐私和信息安全得不到很好的保障。因此，如何能在公共场合防止别人偷窥自己的手机成了一个很大的难题。目前的技术是在屏幕盖板上用各种保护膜或者百叶窗去控制一定的发散角，以手机正上方为中心的一定空间角内的范围才能看清手机屏幕。

但是使用盖板去控制屏幕光的发散时，用户自己也必须在这一范围内才能看清手机，影响了用户体验；且盖板影响了屏幕的透光率，直接导致了手机的显示效果不佳。

技术实现要素：

本发明实施例提供一种显示器、眼镜设备、控制方法、移动终端及显示系统，以解决现有技术中使用盖板去控制屏幕光的发散角时盖板影响屏幕的透光率的问题。

一方面，本发明实施例提供一种显示器，包括：

显示面板，所述显示面板用于显示待显示图像；

偏振转换模组，所述偏振转换模组设置于所述显示面板的出光侧，所述偏振转换模组用于接收预设频率的第一交流驱动信号，使得从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，且所述偏振光线的偏振方向以所述预设频率在第一偏振方向和第二偏振方向之间切换；

第一通信单元，用于将所述第一交流驱动信号的信息发送至眼镜设备。

另一方面，本发明实施例还提供一种如上所述的窥显示器的控制方法，所述控制方法包括：

确定所述显示器的显示面板的待显示图像；

当所述显示面板显示所述待显示图像时，控制预设频率的第一交流驱动信号输出至所述显示器的偏振转换模块；

其中，所述第一交流驱动信号控制从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，所述偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换。

另一方面，本发明实施例还提供一种眼镜设备，包括：

第二通信单元，用于接收一显示器发送的第一交流驱动信号的信息，并确定所述第一交流驱动信号的预设频率；

第三液晶层、分别位于第三液晶层相对两侧的第五电极层和第六电极层；

其中，所述第五电极层和第六电极层之间施加预设频率的第三交流驱动信号时，所述第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换；在第一状态时，所述第三液晶层用于第一偏振方向的偏振光线透过；在第二状态时，所述第三液晶层用于第二偏振方向的偏振光线透过。

另一方面，本发明实施例还提供一种如上所述的眼镜设备的控制方法，所述控制方法包括：

当所述眼镜设备接收到一显示器发送的第一交流驱动信号的信息时，控制预设频率的第三交流驱动信号输出至所述眼镜设备的第三液晶层；

控制所述第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换；

其中，在第一状态时，所述第三液晶层用于第一偏振方向的偏振光线透过；在第二状态时，所述第三液晶层用于第二偏振方向的偏振光线透过。

另一方面，本发明实施例还提供一种移动终端，包括：如上所述的显示器。

另一方面，本发明实施例还提供一种显示系统，包括：如上所述的移动终端，以及如上所述的眼镜设备。

本发明实施例的显示器、眼镜设备、控制方法、移动终端及显示系统中，通过给显示器的偏振转换模组施加预设频率的第一交流驱动信号使得偏振转换模组输出的偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换；相应的，通过给相应的眼镜设备施加预设频率的第三交流驱动信号使得该眼镜设备的液晶层的液晶分子以所述预设频率在第一状态和第二状态之间切换；则眼镜设备可以在第一状态下接收第一偏振方向的偏振光线并在第二状态下接收第二偏振方向的偏振光线，从而用户通过该眼镜设备能够同步看到显示器的显示内容，而其他不带眼镜的用户以及眼镜的液晶分子的变化状态与显示器不一致的用户均无法看到显示器的显示内容；故该显示系统既不用减小显示器光的发散角度，又实现了防偷窥。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例的描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1表示本发明实施例提供的显示器的结构示意图；

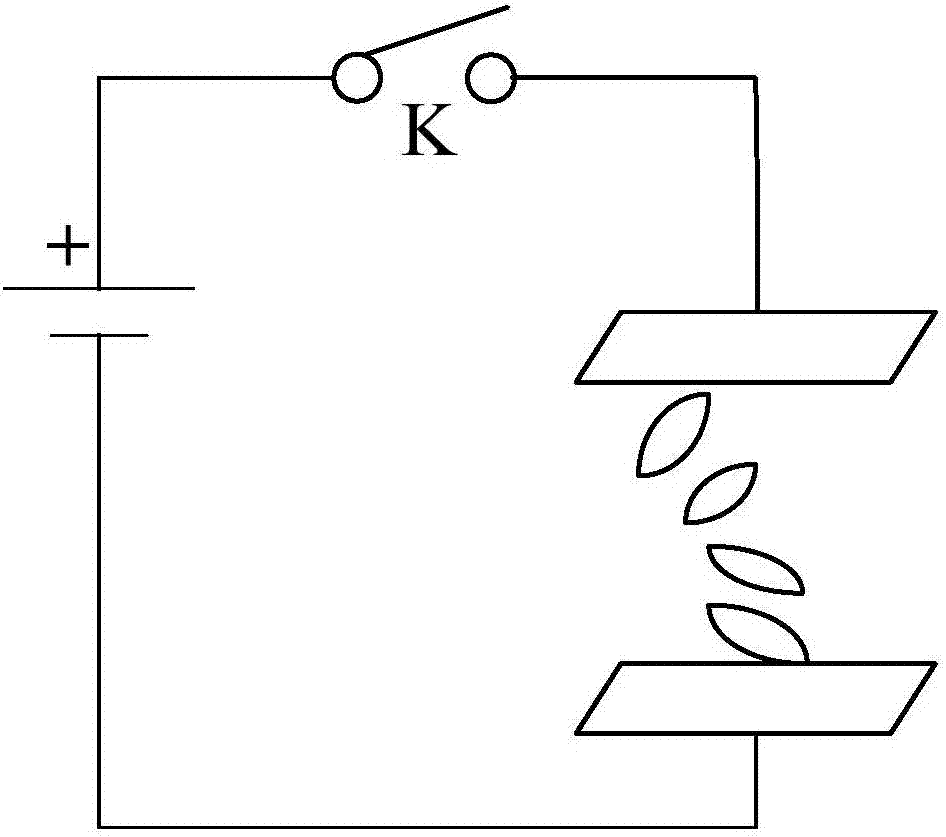

图2表示未施加电压的液晶分子的排布示意图；

图3表示施加电压之后电压分子的排布示意图；

图4表示本发明实施例提供的显示器中出射光线和原光线的方向示意图；

图5表示本发明实施例提供的显示器的控制方法的步骤流程图；

图6表示本发明实施例提供的显示器中第一偏振方向的示意图；

图7表示本发明实施例提供的显示器中第二偏振方向的示意图；

图8表示本发明实施例提供的显示器中第一驱动电路的结构示意图；

图9表示本发明实施例提供的眼镜设备的控制方法的步骤流程图；

图10表示本发明实施例提供的显示系统的结构示意图；

图11表示本发明实施例提供的显示系统的工作原理图；

图12表示本发明实施例提供的移动终端的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1所示，本发明实施例一种显示器，包括：

显示面板1，所述显示面板1用于显示待显示图像；

偏振转换模组2，所述偏振转换模组2设置于所述显示面板1的出光侧，所述偏振转换模组2用于接收预设频率的第一交流驱动信号，使得从所述显示面板1的出光侧发出的光线通过所述偏振转换模组2后形成为偏振光线，且所述偏振光线的偏振方向以所述预设频率在第一偏振方向和第二偏振方向之间切换；

第一通信单元3，用于将所述第一交流驱动信号的信息发送至眼镜设备。

本发明的上述实施例中，第一交流驱动信号的信息至少包括第一交流驱动信号的频率信息，还可以包括第一交流驱动信号的电压大小等，在此不作具体限定。

本发明的上述实施例中提供的显示器利用光的偏振原理，利用第一交流驱动信号去控制显示面板1的出光侧发出的光线的偏振状态，交替产生两种偏振方向的偏振光，用户可以利用一眼镜设备去接收这两种偏振方向的偏振光，接收到的两种偏振方向的偏振光即可在人眼中还原为显示面板生成的原始的待显示图像，而其他人(不带相应的眼镜设备的人以及眼镜设备不是与该显示器交互的眼镜设备的人)看该显示器是一个模糊的状态，从而既不用减小显示器光线的发散角度，又达到了防偷窥的目的。

具体的，如图1所示，本发明的上述实施例中所述显示器还包括：

第一驱动电路4，第一驱动电路4与所述偏振转换模组2连接，所述第一驱动电路4用于向所述偏振转换模组2输出所述第一交流驱动信号。

需要说明的是，日常使用移动终端的过程中并不是所有时刻均需要防偷窥，例如晚上用户自己在房间内查看移动终端时，此时不会有其他人偷窥移动终端的情况，故为了方便不用应用场景的切换，本发明实施例提供的显示器还可以设置一防偷窥开关，该防偷窥开关可以是物理开关，也可以是虚拟开关，在此不作具体限定。在需要打开防偷窥功能的场合时，闭合该防偷窥开关，则启动显示器的防偷窥功能；而在不需要打开防偷窥功能的场合，断开该防偷窥开关，则关闭该显示器的防偷窥功能，此时显示面板1的出光侧发出的光线经过偏振转换模组2之后产生的偏振光只有一个偏振方向，使用移动终端的用户或者其他用户均可看清显示面板上显示的内容，且无需佩戴对应的眼镜设备，此时若用户佩戴有眼镜设备，还需要将眼镜设备的防偷窥功能关闭(也可通过一开关实现，在此不一一赘述)。

更进一步的，该防偷窥开关可以设置于第一驱动电路4和偏振转换模组2之间，即当防偷窥开关闭合时，第一驱动电路4输出的第一交流驱动信号能够输出至所述偏振转换模组2上；而当防偷窥开关断开时，第一驱动电路4输出的第一交流驱动信号不能够输出至偏振转换模组2上；或者，该防偷窥开关还可以设置于第一驱动电路4的内部，即当防偷窥开关闭合时，第一驱动电路4能够输出第一交流驱动信号；而当防偷窥开关断开时，第一驱动电路4停止输出该第一交流驱动信号；防偷窥开关的具体设置位置在此不作具体限定，所有能够实现启动和关闭防偷窥功能的设置位置均适用于本发明实施例。

进一步的，本发明的上述实施例中，如图1所示，显示面板1包括：

预设光源；

以及依次叠覆于所述预设光源的出光侧的偏光片11、阵列基板12、第一电极层、第一液晶层13、第二电极层以及彩色滤光片14；其中，所述偏振转换模组2设置于所述彩色滤光片14远离所述偏光片11的一侧。

本发明的具体实施例中，显示面板1中为液晶显示层，且利用液晶的旋光原理来改变显示面板1的出光侧发出的光线的方向。

具体的，液晶的旋光原理解释如下：

如图2所示，在未施加电压的时候，液晶分子的排布是杂乱无章的；如图3所示，在液晶层的两个电极层上施加电压后，液晶分子会有规律的呈现平行排布的情况。这种平行排布会形成一个透光长轴，且由于液晶为各向异性，各点的极化强度和方向不同，从而使分子发生转动，透光长轴的方向各点不一样，最后根据双折射原理，入射光经过此透光轴之后就会改变偏振状态，因此，改变电压大小，就可以改变透光轴的方向。

具体的，如图1所示为本发明实施例提供的显示器的具体结构，一预设光源先通过偏光片11形成第一光线，第一光线通过阵列基板12、第一电极层、第一液晶层13、第二电极层之后会改变其偏振方向，最后通过彩色滤光片14之后，从彩色滤光片发出的光线与偏振转换模组2的透光方向会形成一个夹角a(如图4所示)，则出射光线的强度和原光线强度之比为cos2(a)。因此，当出射光和液晶平板方向重合时，透射光最大，出射光和液晶平板方向垂直时，透射光为0；则通过在液晶分子两端加电压即可控制出射光强度。

具体的，本发明的上述实施例中，如图1所示，所述显示器还包括：

第二驱动电路5，第二驱动电路5分别与所述第一电极层和所述第二电极层连接，所述第二驱动电路5用于向所述第一液晶层13输出第二交流驱动信号，使得所述第一液晶层内液晶分子的旋转方向改变。具体的，第二交流驱动信号的频率与所述第一交流驱动信号的频率相同，均为上述预设频率。第二交流驱动信号驱动第二液晶层内的液晶分子的旋转方向发生改变，从而使得第二液晶层的旋光方向按照预设频率在第一偏振方向和第二偏振方向之间切换，且当第二液晶层的旋光方向为第一偏振方向时，偏振转换模组2输出的偏振光线的偏振方向也为第一偏振方向；当当第二液晶层的旋光方向为第二偏振方向时，偏振转换模组2输出的偏振光线的偏振方向也为第二偏振方向。

更进一步的，本发明的上述实施例中，所述偏振转换模组2包括：

第二液晶层、分别位于所述第二液晶层相对两侧的第三电极层和第四电极层；其中，所述第一驱动电路4分别与第三电极层和所述第四电极层相连接。

该偏振转换模组具体为一液晶平板。本发明实施例中利用液晶平板+交流驱动的方式替换掉了现有技术中固有的单一方向的偏振片，使得显示器可以产生两种偏振方向的偏振光。具体的，在液晶平板的两端加第一交流驱动信号，使得液晶平板可以产生两种偏振方向的偏振光，同时以相同频率的第二交流驱动信号控制显示面板1中的第一液晶层13的旋光方向，这样，防偷窥显示器就会交替性发出两种偏振方向的偏振光。接收端(即眼镜设备)通过和显示端(即显示器)的通信模组来同步的改变接收端的偏振方向，从而同步显示显示面板1生成的待显示图像。

为了更好的实现防偷窥的目的，本发明实施例还提供一种如上所述的显示器的控制方法，如图5所示，所述控制方法包括：

步骤501，确定所述显示器的显示面板的待显示图像；

步骤502，当所述显示面板显示所述待显示图像时，控制预设频率的第一交流驱动信号输出至所述显示器的偏振转换模块；

其中，所述第一交流驱动信号控制从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，所述偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换。

具体的，本发明的上述实施例中，所述第一交流驱动信号为双极性方波信号，且所述双极性信号以预设频率在正电压方波和负电压方波之间切换；

当所述双极性方波信号为正电压方波时，所述正电压方波控制所述偏振光线的偏振方向为第一偏振方向；即当第一驱动电路输出正电压方波时，偏振转换模组的偏振方向为第一偏振方向，则从偏振转换模组输出的偏振光的偏振方向为第一偏振方向。

当所述双极性方波信号为负电压方波时，所述负电压方波控制所述偏振光线的偏振方向切换为第二偏振方向；即当第一驱动电路输出负电压方波时，偏振转换模组的偏振方向为第二偏振方向，则从偏振转换模组输出的偏振光的偏振方向为第二偏振方向。

需要说明的是，此种情况下，第一偏振方向和第二偏振方向为互相垂直的方向。例如，图6中的箭头方向为第一偏振方向，而图7中的箭头方向则为第二偏振方向。

如图8所示，双极性方波信号可通过图8所示的电路结构来得到，第一驱动电路包括：三角波产生电路，所述三角波产生电路用于产生一预设三角波信号；正弦波产生电路，所述正弦波产生电路用于产生一预设频率的正弦信号；分别与所述三角波产生电路和所述正弦波产生电路连接的电压比较电路，所述电压比较电路用于将所述预设三角波信号和所述预设频率的正弦信号进行比较并输出预设频率的双极性方波信号。

综上，本发明的上述实施例中，利用第一交流驱动信号去控制显示面板1的出光侧发出的光线的偏振状态，交替产生两种偏振方向的偏振光，用户可以用一眼镜设备去接收这两种偏振方向的偏振光，接收到的两种偏振方向的偏振光即可在人眼中还原为显示面板生成的原始的待显示图像，而其他人(不带眼镜设备的人以及眼镜设备不是与显示器交互的眼镜设备的人)看该显示器是一个模糊的状态，从而既不用减小显示器光线的发散角度，又达到了防偷窥的目的。

为了更好的实现防偷窥的目的，本发明实施例还提供一种眼镜设备，包括：

第二通信单元，用于接收一显示器发送的第一交流驱动信号的信息，并确定所述第一交流驱动信号的预设频率；

第三液晶层、分别位于第三液晶层相对两侧的第五电极层和第六电极层；

其中，所述第五电极层和第六电极层之间施加预设频率的第三交流驱动信号时，所述第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换；在第一状态时，所述第三液晶层用于第一偏振方向的偏振光线透过；在第二状态时，所述第三液晶层用于第二偏振方向的偏振光线透过。

本发明的上述实施例提供的眼镜设备可以是在普通眼镜的镜片上直接内嵌上述的第三液晶层、并在普通眼镜的镜框上增加第二通信单元即可，具有携带方便、改动成本低等优点。

具体的，本发明的上述实施例中，所述眼镜设备还包括：

第三驱动电路，所述第三驱动电路分别与所述第五电极层和所述第六电极层连接，所述第三驱动电路用于向所述第五电极层和所述第六电极层输出所述第三交流驱动信号，使所述第三液晶层内液晶分子的旋转方向改变。

具体的，第二通信单元与第一通信单元之间的交互可以是蓝牙，近场通讯nfc等等近场无线通信。第二通信单元获取到第一交流驱动信号的预设频率之后，第三驱动电路则产生一预设频率的第三交流驱动信号，并将预设频率的第三交流驱动信号输出至第三液晶层，第三交流驱动信号控制第三液晶层内的液晶分子的旋转方向发生改变，从而使得第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换，在第一状态时所述第三液晶层用于第一偏振方向的偏振光线透过，在第二状态时所述第三液晶层用于第二偏振方向的偏振光线透过；则用户带上眼镜设备之后，该眼镜设备可以接收第一偏振方向和第二偏振方向的偏振光，则在人眼中可以还原图像，而其他人(不带眼镜设备的人以及眼镜设备不是与该显示器交互的眼镜设备的人)看该显示器是一个模糊的状态，从而既不用减小显示器光线的发散角度，又达到了防偷窥的目的。

为了更好的实现防偷窥的目的，本发明实施例还提供一种如上所述的眼镜设备的控制方法，如图9所示，所述控制方法包括：

步骤901，当所述眼镜设备接收到一显示器发送的第一交流驱动信号的信息时，控制预设频率的第三交流驱动信号输出至所述眼镜设备的第三液晶层；

步骤902，控制所述第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换；

其中，在第一状态时，所述第三液晶层用于第一偏振方向的偏振光线透过；在第二状态时，所述第三液晶层用于第二偏振方向的偏振光线透过。

综上，当第二通信单元获取到第一交流驱动信号的预设频率之后，第三驱动电路则产生一预设频率的第三交流驱动信号，并将预设频率的第三交流驱动信号输出至第三液晶层，第三交流驱动信号控制第三液晶层内的液晶分子的旋转方向发生改变，从而使得第三液晶层内的液晶分子以所述预设频率在第一状态和第二状态之间切换，在第一状态时所述第三液晶层用于第一偏振方向的偏振光线透过，在第二状态时所述第三液晶层用于第二偏振方向的偏振光线透过；则用户带上眼镜设备之后，该眼镜设备可以接收第一偏振方向和第二偏振方向的偏振光，则在人眼中可以还原图像，而其他人(不带眼镜设备的人以及眼镜设备不是与该显示器交互的眼镜设备的人)看该显示器是一个模糊的状态，从而既不用减小显示器光线的发散角度，又达到了防偷窥的目的。

为了更好的实现上述防偷窥目的，本发明实施例还提供一种移动终端，包括：如上所述的显示器。

具体的，本发明的上述实施例中所述移动终端还包括：

图像确定模块，用于确定所述显示器的显示面板的待显示图像；

信号输出模块，用于当所述显示面板显示所述待显示图像时，控制预设频率的第一交流驱动信号输出至所述显示器的偏振转换模块；

其中，所述第一交流驱动信号控制从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，所述偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换。

较佳的，所述第一交流驱动信号为双极性方波信号，且所述双极性信号以预设频率在正电压方波和负电压方波之间切换；

当所述双极性方波信号为正电压方波时，所述正电压方波控制所述偏振光线的偏振方向为第一偏振方向；

当所述双极性方波信号为负电压方波时，所述负电压方波控制所述偏振光线的偏振方向切换为第二偏振方向。

需要说明的是，本发明实施例提供的移动终端是包含上述显示器的移动终端，则上述显示器的所有实施例均适用于该移动终端，且均能够达到相同有益效果。

为了更好的实现上述防偷窥目的，本发明实施例还提供一种显示系统，如图10所示，包括：如上所述的移动终端60，以及如上所述的眼镜设备70。

如图11所示为本发明实施例提供的显示系统的工作原理图，移动终端侧驱动偏振转换模组的同时，将驱动电压的频率等信息通过通信单元发给眼镜设备端接收，眼镜设备端接收之后，用同样频率的电压去驱动眼镜设备端的液晶平板，从而使得液晶平板以同频率改变偏振方向，就可以同步看到显示内容。这样，既不用减小屏幕光的发散角度，又达到了防偷窥的目地。

需要说明的是，本发明实施例提供的显示系统是包含上述移动终端和上述眼镜设备的显示系统，则上述移动终端的所有实施例以及上述眼镜设备的所有实施例均适用于该显示系统，且均能够达到相同有益效果。

本发明实施例还提供一种移动终端，如图12所示。具体地，图12中的移动终端可以为手机、平板电脑、个人数字助理(personaldigitalassistant，pda)、或车载电脑等。

图12中的移动终端包括如上所述的显示器，该显示器包括：显示面板，所述显示面板用于显示待显示图像；

偏振转换模组，所述偏振转换模组设置于所述显示面板的出光侧，所述偏振转换模组用于接收预设频率的第一交流驱动信号，使得从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，且所述偏振光线的偏振方向以所述预设频率在第一偏振方向和第二偏振方向之间切换；

第一通信单元，用于将所述第一交流驱动信号的信息发送至眼镜设备。

第一驱动电路，所述第一驱动电路与所述偏振转换模组连接，所述第一驱动电路用于向所述偏振转换模组输出所述第一交流驱动信号。

预设光源；以及依次叠覆于所述预设光源的出光侧的偏光片、阵列基板、第一电极层、第一液晶层、第二电极层以及彩色滤光片；其中，所述偏振转换模组设置于所述彩色滤光片远离所述偏光片的一侧。

第二驱动电路，所述第二驱动电路分别与所述第一电极层和所述第二电极层连接，所述第二驱动电路用于向所述第一液晶层输出第二交流驱动信号，使得所述第一液晶层内液晶分子的旋转方向改变。

第二液晶层、分别位于所述第二液晶层相对两侧的第三电极层和第四电极层；其中，所述第一驱动电路分别与第三电极层和所述第四电极层相连接。

进一步的，图12中的移动终端还包括射频(radiofrequency，rf)电路1210、存储器1220、输入单元1230、显示单元1240、处理器1260、音频电路1270、wifi(wirelessfidelity)模块1280和电源1290。

其中，输入单元1230可用于接收用户输入的数字或字符信息，以及产生与移动终端的用户设置以及功能控制有关的信号输入。具体地，本发明实施例中，该输入单元1230可以包括触控面板1231。触控面板1231，也称为触摸屏，可收集用户在其上或附近的触摸操作(比如用户使用手指、触笔等任何适合的物体或附件在触控面板1231上的操作)，并根据预先设定的程式驱动相应的连接装置。可选的，触控面板1231可包括触摸检测装置和触摸控制器两个部分。其中，触摸检测装置检测用户的触摸方位，并检测触摸操作带来的信号，将信号传送给触摸控制器；触摸控制器从触摸检测装置上接收触摸信息，并将它转换成触点坐标，再送给该处理器1260，并能接收处理器1260发来的命令并加以执行。此外，可以采用电阻式、电容式、红外线以及表面声波等多种类型实现触控面板1231。除了触控面板1231，输入单元1230还可以包括其他输入设备1232，其他输入设备1232可以包括但不限于物理键盘、功能键(比如音量控制按键、开关按键等)、轨迹球、鼠标、操作杆等中的一种或多种。

其中，显示单元1240可用于显示由用户输入的信息或提供给用户的信息以及移动终端的各种菜单界面。显示单元1240可包括显示面板1241，可选的，可以采用lcd或有机发光二极管(organiclight-emittingdiode，oled)等形式来配置显示面板1241。

应注意，触控面板1231可以覆盖显示面板1241，形成触摸显示屏，当该触摸显示屏检测到在其上或附近的触摸操作后，传送给处理器1260以确定触摸事件的类型，随后处理器1260根据触摸事件的类型在触摸显示屏上提供相应的视觉输出。

触摸显示屏包括应用程序界面显示区及常用控件显示区。该应用程序界面显示区及该常用控件显示区的排列方式并不限定，可以为上下排列、左右排列等可以区分两个显示区的排列方式。该应用程序界面显示区可以用于显示应用程序的界面。每一个界面可以包含至少一个应用程序的图标和/或widget桌面控件等界面元素。该应用程序界面显示区也可以为不包含任何内容的空界面。该常用控件显示区用于显示使用率较高的控件，例如，设置按钮、界面编号、滚动条、电话本图标等应用程序图标等。

其中处理器1260是移动终端的控制中心，利用各种接口和线路连接整个手机的各个部分，通过运行或执行存储在第一存储器1221内的软件程序和/或模块，以及调用存储在第二存储器1222内的数据，执行移动终端1200的各种功能和处理数据，从而对移动终端进行整体监控。可选的，处理器1260可包括一个或多个处理单元。

在本发明实施例中，通过调用存储该第一存储器1221内的软件程序和/或模块和/或该第二存储器1222内的数据，处理器1260用于确定所述显示器的显示面板的待显示图像；当所述显示面板显示所述待显示图像时，控制预设频率的第一交流驱动信号输出至所述显示器的偏振转换模块；其中，所述第一交流驱动信号控制从所述显示面板的出光侧发出的光线通过所述偏振转换模组后形成为偏振光线，所述偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换。

可选地，本发明的另一实施例中，所述第一交流驱动信号为双极性方波信号，且所述双极性信号以预设频率在正电压方波和负电压方波之间切换，处理器1260还用于：当所述双极性方波信号为正电压方波时，所述正电压方波控制所述偏振光线的偏振方向为第一偏振方向；当所述双极性方波信号为负电压方波时，所述负电压方波控制所述偏振光线的偏振方向切换为第二偏振方向。

本发明实施例的移动终端中，通过给移动终端的显示器的偏振转换模组施加预设频率的第一交流驱动信号使得偏振转换模组输出的偏振光线的偏振方向以预设频率在第一偏振方向和第二偏振方向之间切换；相应的，通过给相应的眼镜设备施加预设频率的第三交流驱动信号使得该眼镜设备的液晶层的液晶分子以所述预设频率在第一状态和第二状态之间切换；则眼镜设备可以在第一状态下接收第一偏振方向的偏振光线并在第二状态下接收第二偏振方向的偏振光线，从而用户通过该眼镜设备能够同步看到显示器的显示内容，而其他不带眼镜的用户以及眼镜的液晶分子的变化状态与显示器不一致的用户均无法看到显示器的显示内容；故该显示系统既不用减小显示器光的发散角度，又实现了防偷窥。

本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本发明的范围。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的系统、装置和单元的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

在本申请所提供的实施例中，应该理解到，所揭露的装置和方法，可以通过其它的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如，所述单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，装置或单元的间接耦合或通信连接，可以是电性，机械或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本发明各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。

所述功能如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本发明的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行本发明各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：u盘、移动硬盘、rom、ram、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以权利要求的保护范围为准。
