一种基于单片机程序的小型鼠标状发声乐器的制作方法

本发明涉及一种发声乐器，尤其是一种基于单片机程序的小型载体发声乐器。

背景技术：

乐器极大地丰富了人类的业余生活，但是目前市场上的乐器普遍价格比较昂贵，部分乐器体积比较庞大，及其不易操作，因此真正的普及比较受限。为了克服以上缺点，设计了这种基于单片机技术使其能在小型鼠标状载体上实现发声，实现了成本极大的降低，鼠标状载体，使其操作起来极其的简单；另外通过对单片机进行编程，可以实现不同的音色从而形成不同的发声乐器，具有广阔的应用前景。

中国专利公开了一种基于AT89S52单片机的“音乐盒”设计，使用独立按键实现系统的各类控制转换。但是这类发明只适用于已有系统之间的切换，而没有人去主观能动的操作来实现自己想要的发声。

因此这种简单易操作且成本低的基于单片机应用的鼠标状乐器是所需的，并且是迄今为止没有被达到的。

技术实现要素：

本发明的目的是为了克服以上的缺点，发明出了一种基于单片机程序来进行演奏功能的小型鼠标状乐器，该发明提供了一种简便易携带、成本较低、功能丰富的一种乐器。

实现上述目的可以通过以下技术方案来实现：

一种基于单片机程序的小型鼠标状发声乐器，由鼠标状外壳、单片机、电池、插口、音符按键和音高按键组成，发声载体设计成鼠标状，即为鼠标状外壳，其内部设计有卡槽来固定单片机的位置，并且装有电池，可通过外部的插口来对其充电。鼠标状外壳上面设计有七个呈双排的音符按键，一排有三个音符按键，另一排有四个音符按键，手握鼠标状外壳时，食指、中指和无名指负责按第一排的三个音符按键或第二排的三个音符按键，小拇指只负责按另一排的第四个音符按键；这七个按键分别对应着音乐的1、2、3、4、5、6、7的七个音符的发音；鼠标状外壳的侧面有三个音高按键来控制发音高中低，音高按键可由大拇指控制。

本发明一种基于单片机程序的小型鼠标状发声乐器，所述的鼠标状外壳是由聚合物材料制成。

本发明一种基于单片机程序的小型鼠标状发声乐器中，所述的鼠标状外壳的外壳形状设计为适应于手掌拿握的鼠标形。

本发明一种基于单片机程序的小型鼠标状发声乐器中，所述的电源插口可以使用USB接口，对内部电池进行充电。

本发明一种基于单片机程序的小型鼠标状发声乐器中，所述的发声载体内部卡槽结构可以固定住单片机的位置。

本发明一种基于单片机程序的小型鼠标状发声乐器中，所述的单片机的内部程序是单片机的输入端口连接微动开关，并且设置输入端口为上拉输入，每20ms查询是否为低电平。当微动开关按下时，输入端口被拉低，单片机使用内部时钟产生对应频率的方波，通过外部电路驱动扬声器发出对应频率的声音。

本发明一种基于单片机程序的小型鼠标状发声乐器中，所述的单片机与扬声器之间是单片机的端口串联一个限流电阻然后连接扬声器，扬声器的另一端连接到VCC(电源电压)。

本发明的效果是：突破了传统乐器体积大昂贵的特点，实现了在小型载体上演奏的目的，且极大地降低了成本。

附图说明

图1为本发明一种基于单片机程序的小型鼠标状发声乐器的鼠标状外壳结构示意图；

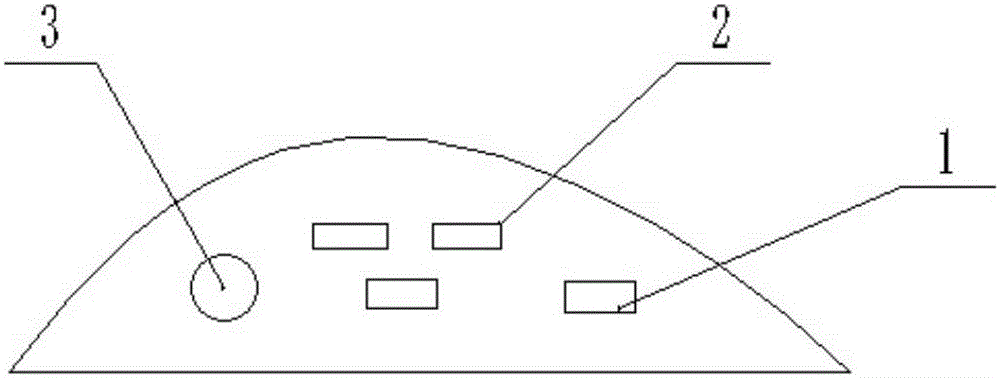

图2为本发明一种基于单片机程序的小型鼠标状发声乐器的鼠标状外壳的外壳侧面示意图；

图3为一种基于单片机程序的小型鼠标状发声乐器的发声载体内部示意图。

图中：1-充电口，2-音高按键，3-扬声器，4-螺纹孔，5-单片机卡槽，6-电池卡槽，7-底盖，8-音符按键，9-鼠标状外壳。

具体实施方式

下面结合附图和具体实施例对本发明进行详细说明。

如图1和图2所示，一种基于单片机程序的小型鼠标状发声乐器，主要包括音高按键2、扬声器3、USB充电口1、音符按键8和鼠标状外壳9组成。

本发明一种基于单片机程序的小型鼠标状发声乐器，鼠标状外壳9的内部主要包括螺纹孔4、单片机卡槽5、电池卡槽6和底盖7组成。手掌握住外壳9，按动音高按键2和音符按键8，单片机内部相应的程序使扬声器3发出对应的声音来完成整个演奏的过程，如图3所示

音高按键2一般由大拇指控制，音高按键2分布在鼠标状外壳9的侧面。

所述的扬声器3放在鼠标状外壳9的侧面，形状为喇叭状。

所述的USB充电口1安置在鼠标状外壳9的侧面上。

如图2所示，所述的用于除大拇指外的音符按键8呈横向双排排列放置在鼠标状外壳9上。

如图3所示，所述的底盖7放置在鼠标状外壳9的底部，单片机卡槽5放置在底盖7的中间位置，所述的电池卡槽6放在底盖7的下方位置。所述的螺纹孔4分布在底盖7边缘的四周，用于将鼠标状外壳9和底盖7组装成一个整体。
