一种带USB接口的灯的制作方法

本发明涉及LED技术领域，具体而言，涉及一种带USB接口的灯。

背景技术：

夜间使用电脑时，在郊外或室内没有照明的情况下，人们容易会以为看不见键盘而误操作，而使用普通照明灯不仅费电，还会影响到他人休息。通常人们会在电脑旁安放台灯，但携带外出时不方便，因此需要一款方便使用电脑时便于照明的灯。

技术实现要素：

本发明旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本发明提出

为实现上述目的，本发明的技术方案如下：

一种带USB接口的灯，包括灯头和电源线，灯头包括上壳，以及安装在上壳下部的扩散板，上壳与扩散板之间设置有LED发光芯片，LED发光芯片包括稳流电路板，以及多个设置于稳流电路板上的LED灯珠，电源线包括USB线和USB接头，USB线采用金属波纹管制成，上壳设置有电源开关，灯头设置有散热孔。

根据上述技术方案进行进一步的改进，LED发光芯片的抵接有导光板，导光板安装在扩散板的上方，导光板与扩散板之间设置有扩散膜。

根据上述技术方案进行进一步的改进，稳流电路板设置于灯头的内部，并与电源线连接。

根据上述技术方案进行进一步的改进，上壳采用塑料制成。

根据上述技术方案进行进一步的改进，扩散板采用半透明的塑料制成。

根据上述技术方案进行进一步的改进，电源开关设置为触摸开关，并与稳流电路板连接。

本发明的有益效果是：本发明通过设置有导光板和半透明的扩散板，使LED发光芯片发出的强光得到过滤，变成柔和的光，对在夜间进行电脑操作的使用者的眼睛起到保护作用，其次USB线采用金属波纹管可使灯做多角度的转动弯曲，灵活使用，本发明结构简单，体积小巧，方便携带，具有较高的适用性。

附图说明

以下结合附图和实例作进一步说明。

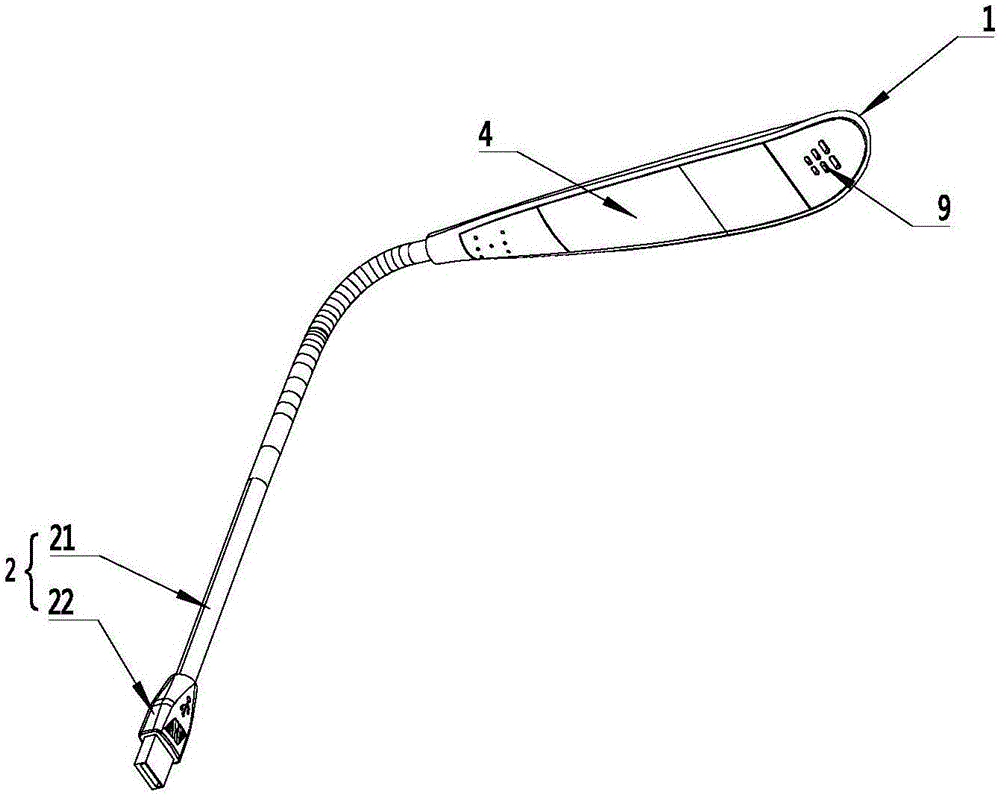

图1是本发明的结构示意图。

图2是本发明的另一结构示意图。

图3是本发明的内部结构示意图。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

参照图1至图3，一种带USB接口的灯，包括灯头1和电源线2，灯头1包括上壳3，以及安装在上壳3下部的扩散板4，上壳3与扩散板4之间设置有LED发光芯片，上壳3采用塑料制成，扩散板4采用半透明的塑料制成。LED发光芯片包括稳流电路板5，以及设置在稳流电路板5上的LED灯珠6，稳流电路板5设置于灯头1的内部，并与电源线2连接。导光板7安装在扩散板4的上方，导光板7与扩散板4之间设置有扩散膜8，当LED通电，灯珠6上的光线先进入导光板7，使导光板7发亮成为一个相对灯珠6较大的发光体，光线透过扩散膜8得到进一步的扩散，光线再透过半透明的塑料扩散板4射出，原先强烈刺眼的光亮变得柔和不刺眼，对使用者的眼睛起到保护作用。电源线2包括USB线21和USB接头22，USB线21采用金属波纹管制成，金属波纹管可做全方向转动、自由弯曲、调整角度、不需夹子、粘胶等固定装置，使用灵活便捷。上壳3设置有电源开关8，电源开关8设置为触摸开关，并与稳流电路板5连接，开启或关闭LED发光芯片时，只需要触碰触摸开关即可，操作简单方便。此外，为了便于灯头1内部的热量散发，灯头1设置有散热孔。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

尽管上面已经示出和描述了本发明的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本发明的限制，本领域的普通技术人员在本发明的范围内可以对上述实施例进行变化、修改、替换和变型。
