一种舞台灯具的遮光板安装结构的制作方法

本实用新型涉及舞台灯具的遮光技术领域，尤其是涉及一种舞台灯具的遮光板安装结构。

背景技术：

传统舞台灯具的遮光板组件结构为：遮光板边缘设置有轴套，轴套与圆铁条支架的圆铁条可转动连接，并通过圆铁条与遮光板轴套间的摩擦阻力固定遮光板以调整遮光板的遮光角度。然而，该传统舞台灯具的遮光板组件结构存在如下缺陷:

第一，生产过程中很难保证遮光板的轴套与圆铁条间的摩擦阻力达到功能要求，例如：若轴套与圆铁条间的摩擦阻力过小时，遮光板达不到调整角度要求；若轴套与圆铁条间的摩擦阻力过大时，摆动遮光板时会由于摆动力度过大导致遮光板变形。

第二，遮光板的轴套与圆铁条之间会由于长期磨损而导致轴套与圆铁条间摩擦阻力减小，这样将使得遮光板松动至不能调整遮光板到预定角度，从而导致遮光功能失效。另外，轴套与圆铁条间的套接方式，不便于对遮光板进行拆装。

技术实现要素：

基于此，本实用新型在于克服现有技术的缺陷，提供一种舞台灯具的遮光板安装结构，它便于调整遮光板的转动松紧度，且使用寿命长。

其技术方案如下：一种舞台灯具的遮光板安装结构，包括：支架、遮光板与安装组件，所述遮光板与所述安装组件均为一个以上，一个以上所述遮光板与一个以上所述安装组件一一对应，且所述遮光板通过所述安装组件装设在所述支架上；其中，所述安装组件包括转动轴与套接所述转动轴的第一轴套，所述第一轴套侧壁沿轴向方向设有缺口段，所述第一轴套侧壁连接有第一连接板 与第二连接板，所述第一连接板与所述第二连接板并列设置、且分别位于所述缺口段两侧，所述第二连接板通过松紧调节件与所述第一连接板相连，所述第一连接板与所述支架或所述遮光板相连，所述转动轴端部从所述第一轴套中伸出后与所述遮光板或所述支架相连。

在其中一个实施例中，所述第一连接板设有第一安装孔，所述第二连接板设有与所述第一安装孔相应的第二安装孔，所述松紧调节件为螺丝、螺栓或螺钉，所述第一安装孔、所述第二安装孔均为螺纹孔，所述第一连接板通过所述松紧调节件装入所述第一安装孔、所述第二安装孔与所述第二连接板相连。

在其中一个实施例中，所述支架设有一个以上第三连接板，一个以上所述第三连接板与一个以上所述安装组件一一对应，所述第三连接板与所述第一连接板可拆卸连接。

在其中一个实施例中，所述第三连接板设有第三安装孔，所述第一连接板设有与所述第三安装孔相应的第四安装孔，所述第三连接板通过第一紧固件装入所述第三安装孔、所述第四安装孔与所述第一连接板可拆卸相连。

在其中一个实施例中，还包括连接件，所述转动轴端部从所述第一轴套中伸出后通过所述连接件与所述遮光板相连，所述连接件包括第二轴套及与所述第二轴套相连的第四连接板，所述转动轴与所述第二轴套固定相连，所述第四连接板与所述遮光板可拆卸连接。

在其中一个实施例中，所述第四连接板设有第五安装孔，所述遮光板设有与所述第五安装孔相应的第六安装孔，所述第四连接板通过第二紧固件装入所述第五安装孔、所述第六安装孔与所述遮光板可拆卸相连。

在其中一个实施例中，所述转动轴端部设有固定块，所述第二轴套端部设有安装槽，所述安装槽底部开口并与所述第二轴套的轴孔相通，所述安装槽与所述固定块相适应，所述固定块装设在所述安装槽中。

在其中一个实施例中，所述遮光板设有凹部，所述第二轴套位于所述凹部中，所述固定块与所述凹部侧壁相抵触。

在其中一个实施例中，所述支架呈环状，一个以上所述遮光板沿所述支架均匀布置。

下面结合上述技术方案对本实用新型的原理、效果进一步说明：

1、上述的舞台灯具的遮光板安装结构，通过松紧调节件调节第一连接板与第二连接板之间的距离，便能够相应调整第一轴套套紧转动轴的松紧度。这样遮光板与支架之间的连接不会过紧或过松，便于进行调整，使用寿命较长。

2、松紧调节件为螺丝、螺栓或螺钉。第一安装孔、所述第二安装孔均为螺纹孔。第一连接板通过松紧调节件装入第一安装孔、第二安装孔与第二连接板相连。这样，通过螺丝刀旋紧或旋松松紧调节件，便可以实现调整第一连接板与第二连接板之间的距离。

附图说明

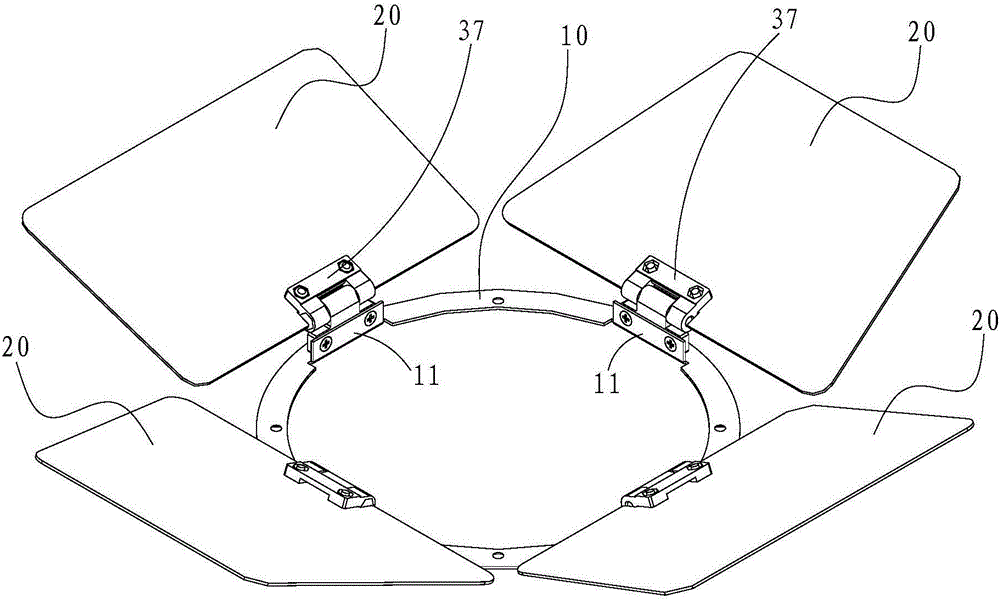

图1为本实用新型实施例所述舞台灯具的遮光板安装结构示意图；

图2为本实用新型实施例所述舞台灯具的遮光板安装结构打开时的状态图；

图3为本实用新型实施例所述舞台灯具的遮光板安装结构关闭时的状态图。

附图标记说明：

10、支架，11、第三连接板，111、第三安装孔，20、遮光板，21、第六安装孔，22、凹部，30、安装组件，31、转动轴，311、固定块，32、第一轴套，321、缺口段，33、第一连接板，331、第四安装孔，332、第一紧固件，34、第二连接板，341、第二安装孔，35、松紧调节件，36、第二轴套，361、安装槽，37、第四连接板，371、第五安装孔，372、第二紧固件。

具体实施方式

下面对本实用新型的实施例进行详细说明：

如图1所示，本实用新型所述的舞台灯具的遮光板安装结构，包括支架10、遮光板20与安装组件30。所述遮光板20与所述安装组件30均为一个以上，一个以上所述遮光板20与一个以上所述安装组件30一一对应，且所述遮光板20通过所述安装组件30装设在所述支架10上。

其中，所述安装组件30包括转动轴31与套接所述转动轴31的第一轴套32。所述第一轴套32侧壁沿轴向方向设有缺口段321，所述第一轴套32侧壁连接有 第一连接板33与第二连接板34。所述第一连接板33与所述第二连接板34并列设置、且分别位于所述缺口段321两侧，所述第一连接板33与所述支架10或所述遮光板20相连。所述第二连接板34通过松紧调节件35与所述第一连接板33相连。所述转动轴31端部从所述第一轴套32中伸出后与所述遮光板20或所述支架10相连。

上述的舞台灯具的遮光板安装结构，通过松紧调节件35调节第一连接板33与第二连接板34之间的距离，便能够相应调整第一轴套32套紧转动轴31的松紧度，这样遮光板20与支架10之间的连接不会过紧或过松。第一轴套32与转动轴31间的松紧度调整合适后，遮光板20能够通过转动轴31与第一轴套32之间的摩擦力进行固定，并方便手动调整遮光板20的摆动角度，使用寿命较长。

所述第一连接板33设有第一安装孔(图中未示意出)。所述第二连接板34设有与所述第一安装孔相应的第二安装孔341。所述松紧调节件35为螺丝、螺栓或螺钉。所述第一安装孔、所述第二安装孔341均为螺纹孔。所述第一连接板33通过所述松紧调节件35装入所述第一安装孔、所述第二安装孔341与所述第二连接板34相连。这样，通过螺丝刀旋紧或旋松松紧调节件35，便可以实现调整第一连接板33与第二连接板34之间的距离。

图1至3中示意出的遮光板20为四个，相应的安装组件30为四个，遮光板20通过安装组件30装设在支架10上。支架10呈环状，四个遮光板20沿所述支架10均匀布置。

所述支架10设有一个以上第三连接板11。一个以上所述第三连接板11与一个以上所述安装组件30一一对应，所述第三连接板11与所述第一连接板33可拆卸连接。具体的，所述第三连接板11设有第三安装孔111。所述第一连接板33设有与所述第三安装孔111相应的第四安装孔331。所述第三连接板11通过第一紧固件332装入所述第三安装孔111、所述第四安装孔331与所述第一连接板33可拆卸相连。

所述的舞台灯具的遮光板安装结构还包括连接件。所述转动轴31端部从所述第一轴套32中伸出后通过所述连接件与所述遮光板20相连。其中，所述连接件包括第二轴套36及与所述第二轴套36相连的第四连接板37。所述转动轴 31与所述第二轴套36固定相连，所述第四连接板37与所述遮光板20可拆卸连接。具体的，所述第四连接板37设有第五安装孔371。所述遮光板20设有与所述第五安装孔371相应的第六安装孔21。所述第四连接板37通过第二紧固372件装入所述第五安装孔371、所述第六安装孔21与所述遮光板20可拆卸相连。由于第三连接板11与第一连接板33可拆卸连接，第四连接板37与遮光板20可拆卸连接，如此便于对舞台灯具的遮光板安装结构的遮光板20进行拆装。

所述转动轴31端部设有固定块311。所述第二轴套36端部设有安装槽361。所述安装槽361底部开口并与所述第二轴套36的轴孔相通，所述安装槽361与所述固定块311相适应。所述固定块311装设在所述安装槽361中。所述遮光板20设有凹部22。所述第二轴套36位于所述凹部22中，所述固定块311与所述凹部22侧壁相抵触。固定块311可以选择多边形块，安装槽361相应为多边形块，这样固定块311便于装入到安装槽361中，固定块311装入到安装槽361中后，固定块311不能在安装槽361中转动。另外固定块311与遮光板20的凹部22侧壁相抵触，避免转动轴31从第二轴套36中脱出，从而将第二轴套36与遮光板20之间进行固定连接，避免遮光板20相对于第二轴套36转动。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
