一种投影灯的制作方法

本实用新型属于投影灯技术领域，特指一种投影灯。

背景技术：

在现在的日常生活中，投影灯的用途越来越大，如唱歌的包厢中、娱乐场所中都需要使用投影灯，现在的投影灯往往存在投影灯光效果差，不能提供多样的效果，投影灯成像范围小等问题。单一的投影灯投射的距离和光斑的大小会有很大局限性，并且结构复杂，鉴于此，有必要对现在的投影灯进行改进。

技术实现要素：

本实用新型的目的是为了解决现有技术的不足，提供一种结构简单，投影范围广，投射效果多样的投影灯。

本实用新型的目的是这样实现的：

一种投影灯，包括投影灯壳体，所述投影灯壳体内设置有固定LED灯的铝基板和旋设在铝基板中部的心轴，所述心轴一端与驱动电机相连，另一端固定连接有成像支架，所述成像支架中部成型有至少一个透光孔，透光孔内设置有成像透镜，所述LED灯设置有灯罩，所述LED灯灯罩的出光口与成像支架中间设置有菲林片，所述菲林片固定于铝基板一侧的支架座上。

所述驱动电机通过传动机构与心轴相连接。

所述灯罩为聚光透镜，所述聚光透镜截面为椭圆形。

所述成像透镜为凸面镜。

所述成像支架向内延伸出卡扣，所述卡扣用于卡紧固定成像透镜。

所述LED灯灯珠设置为心形。

所述LED灯灯珠设置为五角星形。

所述支架座为一插片，投影灯壳体一侧设置有供插片插入的插口；插片的中部设置有所述可替换式的菲林片。

本实用新型相比现有技术突出且有益的技术效果是：

1、本实用新型包括投影灯壳体和驱动电机，所述投影灯壳体内设置有固定LED灯的铝基板和穿设在铝基板中部的心轴，所述心轴一端与驱动电机相连，另一端固定连接有成像支架，所述电机带动心轴转动，从而带动成像支架转动，该实用新型的结构简单，便于安装和拆卸，所述成像支架成型有透光孔，透光孔的外形多变，从而透出的灯光斑块不同，通过转动成像支架，灯光透出透光孔而形成的斑块也随之变化，使得投射出的灯光效果多样。

2、本实用新型的成像支架的透光孔设置有成像透镜，所述成像透镜为凸透镜，所述凸透镜使得透出的灯光发散，透光效果更好，投影范围更广，所述凸透镜可以改变透镜的弧度和距离，可以使灯珠图案投射出更多不同的效果。

3、本实用新型的所述灯罩为聚光透镜，所述聚光透镜截面为椭圆形，保证LED灯光平行射出，使得LED灯灯光均向外射出，该设计对LED灯灯光的充分利用，使得灯光效果更佳。

4、本实用新型的LED灯灯罩外侧设置有菲林片，所述菲林片设置多种不同且可替换的图案，使得投射出的效果多样。

5、本实用新型的LED灯灯珠可以设置为心形或五角星形，使得投射出的灯光更加的有特色，舞台灯效果极佳。

附图说明

图1是本实用新型的内部结构简图。

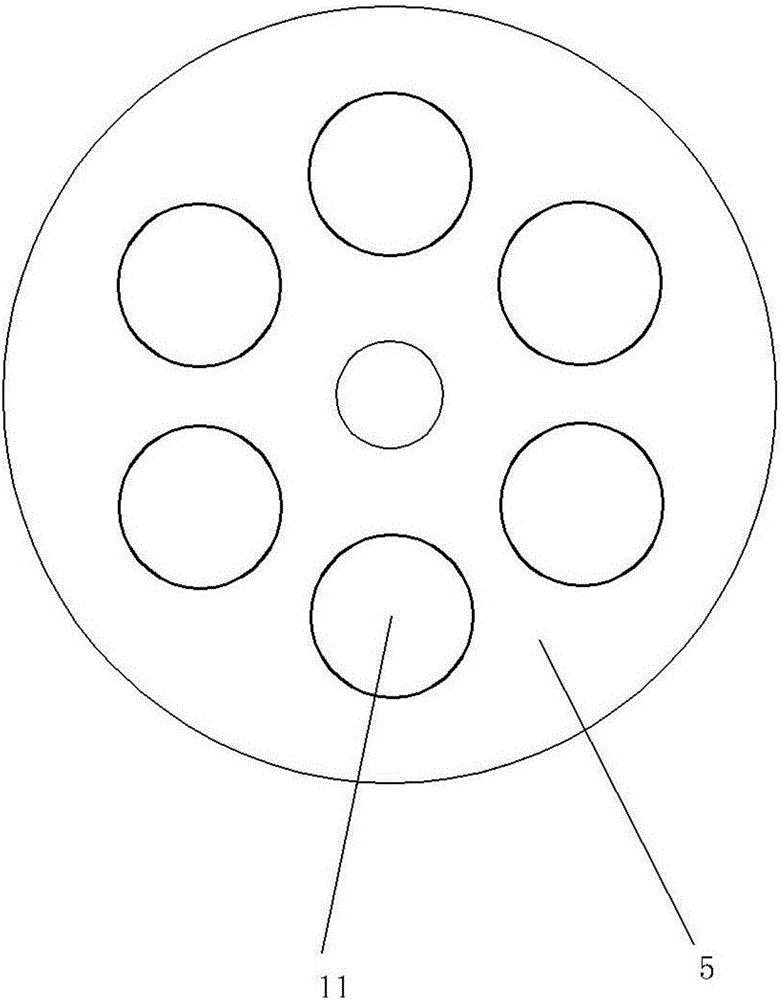

图2是本实用新型的成像支架视图之一。

图3是本实用新型的成像支架视图之二。

图中：1-LED灯；2-菲林片；3-心轴；4-卡扣；5-成像支架；6-成像透镜；

7-灯罩；8-内架；9-铝基板；10-电机；11-透光孔；12-支架座；

13-投影灯壳体。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1：

一种投影灯，包括投影灯壳体13，所述投影灯壳体内设置有固定LED灯1的铝基板9和旋设在铝基板9中部的心轴3，所述心轴3一端与驱动电机10相连，另一端固定连接有成像支架5，所述成像支架5中部成型有六个透光孔11，参见图2和图3，所述透光孔11的外形多样，可以是多边形也可以是圆形，使得透出的灯光斑块多样化，所述成像支架5的透光孔设置有成像透镜6，所述成像透镜6为凸面镜，所述凸面镜可以是单面为凸面，也可以双面是凸面，优选为双面为凸面的凸面镜，所述凸面镜可以将透出的灯光散发开，使得投射的范围更加广；所述LED灯1设置有灯罩7，灯罩7固定在内架8上；所述灯罩7为聚光透镜，所述聚光透镜截面为椭圆形，所述聚光透镜将灯光平行射出，使LED灯1灯光更有效地利用，所述LED灯灯罩7外侧设置有菲林片2，所述菲林片2外边面设置有多图案，使得透出的灯光更加的多样，所述菲林片固定于支架座12上，所述内架8通过螺栓连接方式与铝基板9固定连接。

所述驱动电机10通过传动机构与心轴3相连接，所述传动机构可以是齿轮传动也可以是带传动，其结构简单，但是传动效果极佳，方便产品的安装和拆卸。

所述成像支架5向内延伸出卡扣4，所述卡扣4用于卡紧固定成像透镜6，使得结构更加稳定，便于拆卸和安装。

所述LED灯1灯珠设置为三角形或五角星形，使得投射出的灯光更加的有特色，舞台灯效果很佳。

本实用新型的工作原理：

本实用新型产品通电后，LED灯发光，LED灯灯光通过灯罩和菲林片，使得灯光规则的散发至成像支架上，电机带动心轴转动，心轴转动带动成像支架转动，成像支架成型有透光孔，所述透光孔外形多样，透光孔后部设置有成像透镜，所述成像透镜为凸透镜，凸透镜使得灯光散发开，灯光通过不同外形的透光孔，从而透出的灯光斑块不同，通过转动成像支架，灯光透出透光孔而形成的斑块也随之变化，使得投射出的灯光效果多样。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
