一种新型实用路灯的制作方法

本实用新型涉及一种照明器具，尤其涉及一种新型实用路灯。

背景技术：

路灯是道路上不可或缺的照明器具，可加强夜间行走安全，营造安宁社会，它与室内灯具不同的是路灯需要适应环境。在春夏的夜晚，路灯的光亮吸引了很多的蚊虫，破坏路灯的美感，影响路灯照明，而有除蚊效果的普通路灯照明效果一般，而且维修困难，实用性不强。

技术实现要素：

针对现有技术的不足，本实用新型的目的在于提供一种实用性强，照明效果好的新型实用路灯。

为了实现上述目的，本实用新型采用如下技术方案：一种新型实用路灯，包括除蚊盒保护板、除蚊盒、蚊虫收集盒、水平支架、连接线、升降线收集槽、升降线、灯罩、灯座、挡板、路灯、升降机构、升降机构控制按钮、灯杆、风叶、风力转化器；所述灯杆顶部设有水平支架，水平支架分别与灯罩和升降机构连接，灯罩位于水平支架末端，升降机构与升降线收集槽连接，升降机构与升降机构控制按钮通过连接线连接，升降机构控制按钮设置在灯杆底部；所述升降线收集槽内设有升降线，升降线与灯座连接，灯座上安装有路灯；所述灯杆顶部设有除蚊盒，除蚊盒中只有除蚊膏，除蚊盒下方设有蚊虫收集盒；所述灯杆上安装有风力转化器，风力转化器上装有风叶。

进一步，所述除蚊盒上方设有除蚊盒保护板；

进一步，所述升降线收集槽为V型收集槽；

进一步，所述灯罩下方连接有挡板；

进一步，所述路灯为LED灯。

本实用新型的有益效果是：

本实用新型灯杆上安装有风力转化器，风力转化器上装有风叶，可以在用电高峰期为路灯及升降装置提供电力；设有蚊盒保护板、除蚊膏和蚊虫收集盒，可以在有蚊虫时消灭蚊虫，防止蚊虫影响照明效果；升降机构、升降机构控制按钮和升降线，灯头部分可以升降，有利于维护，而灯罩下方连接有挡板，可以防止路灯出现意外；所述路灯为LED灯，照明效果比普通路灯好。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍：

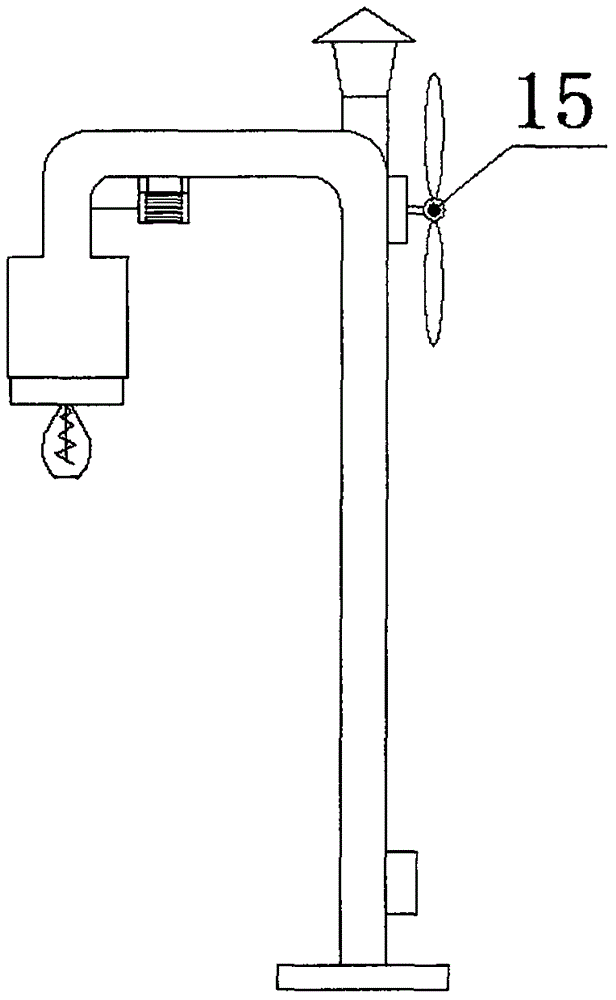

图1为本实用新型的结构示意图；

图2为本实用新型的工作视图。

附图标号为：1-除蚊盒保护板；2-除蚊盒；3-蚊虫收集盒；4-水平支架；5-连接线；6-升降线收集槽；7-升降线；8-灯罩；9-灯座；10-挡板；11-路灯；12-升降机构；13-升降机构控制按钮；14-灯杆；15-风叶；16-风力转化器。

具体实施方式

参阅附图所示的一种新型实用路灯，包括除蚊盒保护板1、除蚊盒2、蚊虫收集盒3、水平支架4、连接线5、升降线收集槽6、升降线7、灯罩8、灯座9、挡板10、路灯11、升降机构12、升降机构控制按钮13、灯杆14、风叶15、风力转化器16；所述灯杆14顶部设有水平支架4，水平支架4分别与灯罩8和升降机构12连接，灯罩8位于水平支架4末端，升降机构12与升降线收集槽6连接，升降机构12与升降机构控制按钮13通过连接线5连接，升降机构控制按钮13设置在灯杆14底部；所述升降线收集槽6内设有升降线7，升降线7与灯座9连接，灯座9上安装有路灯11；所述灯杆11顶部设有除蚊盒2，除蚊盒2中只有除蚊膏，除蚊盒2下方设有蚊虫收集盒3；所述灯杆14上安装有风力转化器15，风力转化器15上装有风叶14。

在上述实施例上优选，所述除蚊盒2上方设有除蚊盒保护板1；

在上述实施例上优选，所述升降线收集槽6为V型收集槽；

在上述实施例上优选，所述灯罩8下方连接有挡板10；

在上述实施例上优选，所述路灯11为LED灯。

采用上述方案，得到本实用新型的有益效果是：本实用新型灯杆上安装有风力转化器，风力转化器上装有风叶，可以在用电高峰期为路灯及升降装置提供电力；设有蚊盒保护板、除蚊膏和蚊虫收集盒，可以在有蚊虫时消灭蚊虫，防止蚊虫影响照明效果；升降机构、升降机构控制按钮和升降线，灯头部分可以升降，有利于维护，而灯罩下方连接有挡板，可以防止路灯出现意外；所述路灯为LED灯，照明效果比普通路灯好。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
