测手机外壳侧孔专用灯的制作方法

本实用新型涉及手机外壳测量技术领域，特别是涉及测手机外壳侧孔专用灯。

背景技术：

现有技术的测量灯光的方式是如图4所示，圆形灯环上有六环或者更多环的灯，而每一环上面只有一个角度的灯光，要想有更多的角度的灯光，只有通过增加更多的灯环才能实现，增加灯环势必增大灯体的体积。手机外壳侧孔的测量方式有两种，一是外壳侧放，镜头12垂直测量，这种方式的弊端是测侧孔要单独装夹，并且每个面都要各自单独装夹，同时不能兼顾外壳平面尺寸的测量；另外一种测量方式是手机外壳平放，通过光学棱镜反射后镜头12垂直测量，这种方式弊端是传统灯光达不到理想的照明效果。

技术实现要素：

本实用新型的目的在于避免现有技术的不足之处而提供测手机外壳侧孔专用灯，其能够提供多种角度的灯光，且同时能够兼顾灯体的小型化，且适用于手机外壳平放测量。

本实用新型的上述目的通过如下技术手段实现。

测手机外壳侧孔专用灯，包括灯体，灯体包括前端面和后端面，灯体朝向被测手机外壳的一端为前端面，灯体中心设有供光线穿过的中心孔，前端面设有第一灯组，第一灯组包括若干个LED灯环，若干个LED灯环均以中心孔的几何中心为圆心，每个LED灯环上均分别设有照亮至少三个方向的LED灯，中心孔内侧面设有第二灯组，第二灯组包括围绕中心孔呈环形排布的若干LED灯区，每个LED灯区包括若干LED灯，同一个LED灯区的所有LED灯的光线聚焦于同一点。

进一步，中心孔为由后端面到前端面逐渐扩大的中心孔，第二灯组嵌入中心孔的内侧面。

优选的，中心孔为圆台形的中心孔。

进一步，第一灯组嵌入前端面。

更进一步，前端面设有两个LED灯环，每个LED灯环均分别设有照亮三个方向的LED灯。

更进一步，中心孔的内侧面设有四个LED灯区。

进一步，灯体包括灯罩、圆形灯环和锥形灯环，圆形灯环位于灯体的前端面，圆形灯环的外圈连接灯罩，第一灯组位于圆形灯环，锥形灯环位于中心孔，锥形灯环的一端连灯罩，锥形灯环的另外一端连圆形灯环的内圈，第二灯组位于锥形灯环的内表面。

更进一步，灯罩、圆形灯环和锥形灯环均为可拆卸连接。

本实用新型的有益效果是：

测手机外壳侧孔专用灯，包括灯体，灯体包括前端面和后端面，灯体朝向被测手机外壳的一端为前端面，灯体中心设有供光线穿过的中心孔，前端面设有第一灯组，第一灯组包括若干个LED灯环，若干个LED灯环均以中心孔的几何中心为圆心，每个LED灯环上均分别设有照亮至少三个方向的LED灯，中心孔内侧面设有第二灯组，第二灯组包括围绕中心孔呈环形排布的若干LED灯区，每个LED灯区包括若干LED灯，同一个LED灯区的所有LED灯的光线聚焦于同一点。本实用新型的测手机外壳侧孔专用灯，每个LED灯环上面都有照亮至少三个不同的角度的LED灯，分别满足不同区域不同方向的测量，与现有技术每个环上只有能够照亮一个角度的LED灯相比，现有技术如需照亮三个方向则需要设置至少三个LED灯环，显然现有技术占用前端面的面积更大，占用灯体体积更大，而本实用新型可以节省前端面面积，为位于中心孔的第二灯组腾出更大的面积及体积，更有利于灯体的小型化，且第二灯组的灯光直射到侧孔另外一面的台阶上反射，从而形成类似于底光的效果，本实用新型的测量灯更适合手机壳平放的测量方法，可以同时测量手机壳的不同侧面的侧孔。

附图说明

利用附图对本实用新型作进一步的说明，但附图中的内容不构成对本实用新型的任何限制。

图1是本实用新型测手机外壳侧孔专用灯的使用状态立体结构示意图。

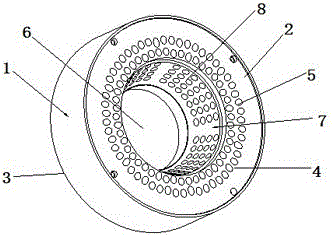

图2是本实用新型测手机外壳侧孔专用灯的立体结构示意图。

图3是本实用新型测手机外壳侧孔专用灯的分解结构示意图。

图4是现有技术测量灯的结构示意图。

图5是本实用新型测手机外壳侧孔专用灯的第一灯组的原理图。

图6是本实用新型测手机外壳侧孔专用灯的第二灯组的原理图。

在图1至图6中，包括：

1——灯体、

2——前端面、

3——后端面、

4——第一灯组、

5——LED灯环、

6——中心孔、

7——第二灯组、

8——LED灯区、

9——灯罩、

10——圆形灯环、

11——锥形灯环、

12——镜头。

具体实施方式

结合以下实施例对本实用新型作进一步描述。

实施例1。

如图1至图3、图5、图6所示，测手机外壳侧孔专用灯，如图2所示， 包括灯体1，灯体1包括前端面2和后端面3，灯体1朝向被测手机外壳的一端为前端面2，灯体1中心设有供光线穿过的中心孔6，前端面2设有第一灯组4，第一灯组4包括若干个LED灯环5，若干个LED灯环5均以中心孔6的几何中心为圆心，每个LED灯环5上均分别设有照亮至少三个方向的LED灯，中心孔6内侧面设有第二灯组7，第二灯组7包括围绕中心孔6呈环形排布的若干LED灯区8，每个LED灯区8包括若干LED灯，如图3的第三幅分解图所示，同一个LED灯区8的所有LED灯的光线聚焦于同一点。中心孔6为由后端面3到前端面2逐渐扩大的中心孔6。第二灯组7嵌入中心孔6的内侧面，第二灯组7设置于倾斜的中心孔6内侧面上，便于同一LED灯区8的灯光汇聚于一点。中心孔6为圆台形的中心孔6。第一灯组4嵌入前端面2。前端面2设有两个LED灯环5，每个LED灯环5均分别设有照亮三个方向的LED灯。本实用新型灯上的圆形灯环10上只有两环但却可以有六种角度的灯光，每环上面都有能够照亮三个不同角度的LED灯，分别满足不同区域不同方向的测量。中心孔6的内侧面设有四个LED灯区8，分别聚焦于四个不同的方向。

测手机外壳侧孔专用灯，包括灯体1，灯体1包括前端面2和后端面3，灯体1朝向被测手机外壳的一端为前端面2，灯体1中心设有供光线穿过的中心孔6，前端面2设有第一灯组4，第一灯组4包括若干个LED灯环5，若干个LED灯环5均以中心孔6的几何中心为圆心，每个LED灯环5上均分别设有照亮至少三个方向的LED灯。

如图5所示，其中，内环灯三种角度分别为：

1、A=5，B=40.8°,6个孔，C=54.2；

2、A=12.5，B=35.2°,12个孔，C=52.71；

3、A=20，B=30°,30个孔，C=52.91；

外环灯三种角度分别为：

4、A=5，B=45.5°,6个孔，C=63；

5、A=12.5，B=41.5°,12个孔，C=62.93；

6、A=20，B=37°,36个孔，C=62.95。

中心孔6内侧面设有第二灯组7，第二灯组7包括围绕中心孔6呈环形排布的若干LED灯区8，每个LED灯区8包括若干LED灯，同一个LED灯区8的所有LED灯的光线聚焦于同一点。本实用新型的测手机外壳侧孔专用灯，每个LED灯环5上面都有照亮至少三个不同的角度的LED灯，分别满足不同区域不同方向的测量，与现有技术如图4所示，每个环上只有能够照亮一个角度的LED灯相比，现有技术如需照亮三个方向则需要设置至少三个LED灯环5，显然现有技术占用前端面2的面积更大，占用灯体1体积更大，而本实用新型可以节省前端面2面积，为位于中心孔6的第二灯组7腾出更大的面积及体积，更有利于灯体1的小型化，且如图6所示，第二灯组7的灯光直射到侧孔另外一面的台阶上反射，从而形成类似于底光的效果，本实用新型的测量灯更适合手机壳平放的测量方法，可以同时测量手机壳的不同侧面的侧孔。

如图6所示，锥形灯环工作原理：第二灯组7的光照射在手机外壳的侧面台阶上，由于灯光具有发散性，尽管最终的聚焦点不在光学棱镜上面，但是会有一部分的光透过棱镜直接透过侧孔经过棱镜垂直于镜头12，这样便形成类似底光的效果。

实施例2。

本实施例与实施例1基本结构相同，其与实施例1的相同之处在此不再赘述，其与实施例的区别之处在于:

如图3所示，灯体1包括灯罩9、圆形灯环10和锥形灯环11，圆形灯环10位于灯体1的前端面2，圆形灯环10的外圈连接灯罩9，第一灯组4位于圆形灯环10，锥形灯环11位于中心孔6，锥形灯环11的一端连灯罩9，锥形灯环11的另外一端连圆形灯环10的内圈，第二灯组7位于锥形灯环11的内表面。灯罩9、圆形灯环10和锥形灯环11均为可拆卸连接。便于组装，结构简单，开模容易，方便拆卸。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
