一种电梯用吊顶灯的制作方法

本实用新型涉及到照明设备技术领域，尤其涉及到一种电梯用吊顶灯。

背景技术：

厢式电梯在日常生活中广泛使用，为满足灯具的安装需要，电梯轿厢的轿顶都安装有吊顶，并采用荧光灯盘嵌入吊顶的形式实现轿厢照明的安装，吊顶由于其结构复杂，在重量方面比较笨重，电梯吊顶的现场作业极为不便，因此，该种轿厢照明安装方式存在安装步骤繁琐复杂，安装难度大的问题，另外，当吊顶内的灯具损坏后，轿厢内的人需要开打吊顶才能够对灯具进行更换，该操作比较复杂，因此不便于日后维护与更换。

技术实现要素：

本实用新型为了解决上述技术问题，提供了一种用于安装在电梯轿厢上的吊顶灯，所述吊顶灯在安装时，无需在电梯轿厢上安装吊顶，只需通过螺柱配合螺母固定在电梯轿厢顶即可，安装操作简便，同时也便于日后的维护和更换。

为了实现本实用新型的目的，所采用的技术方案为：一种电梯用吊顶灯，用于安装在电梯轿厢的轿顶，包括主体框架、LED灯板、扩散板、导光板、反射膜、减震膜和盖板，所述主体框架由四条边框条拼装而成，所述LED灯板为设有LED灯珠的长条形灯板，所述扩散板、导光板、反射膜、减震膜和盖板依次叠放并置于主体框架内，所述盖板通过螺丝与主体框架相锁紧，其特征在于：所述盖板的四条边为折边，所述LED灯板设置在折边的内侧,所述主体框架的每一条边框条上设有至少一个用于安装螺柱的螺柱孔，所述吊顶灯通过螺柱配合螺母将自身安装在电梯轿厢的轿顶。

作为本实用新型的进一步改进，所述LED灯板通过导热胶粘附在折边的内侧。

作为本实用新型的进一步改进，所述吊顶灯的背面涂抹有防水胶，所述防水胶沿着盖板与主体框架之间的缝隙进行涂抹。

作为本实用新型的进一步改进，所述螺柱为全螺纹内六角螺柱。

作为本实用新型的进一步改进，所述LED灯板设置有两条，每条LED灯板上设有至少两组LED灯珠组，其中，至少一组LED灯珠组与应急电源相连接，至少一组LED灯珠组与照明电源相连接。

作为本实用新型的进一步改进，所述LED灯珠组与应急电源之间连接有稳压器。

作为本实用新型的进一步改进，所述LED灯珠组与照明电源之间连接有稳压器。

作为本实用新型的进一步改进，所述盖板由铝板制成。

作为本实用新型的进一步改进，所述LED灯板由铝板制成。

本实用新型的有益效果为：

1、本实用新型具有结构简单，体积小，重量轻便的特点，便于作业人员进行安装操作，主体框架的每一条边框条上都设有用于安装螺柱的螺柱孔，在安装所述吊顶灯时，只需在电梯轿厢的轿顶按要求开好相对应的螺柱孔，然后将螺柱旋入主体框架上的螺柱孔中固定，接着将所述吊顶灯置于轿顶螺柱孔的位置下，并使螺柱穿过轿顶螺柱孔，最后利用螺母旋入螺柱中对所述吊顶灯进行固定，便可完成整个安装过程，无需要在轿顶安装顶吊。与现有的安装方式相比，本实用新型所述吊顶灯的安装极为简便，大大减少了安装步骤，提高了安装效率，同时也便于日后的维护与更换；

2、由于盖板具有面积大的特点，将LED灯板设置在盖板的折边内侧，利用盖板作为散热载体，从而使LED灯板上具有足够大的散热面积和良好的散热效果，一定程度上避免了LED灯板因热量过于集中而使LED灯板上的LED灯珠加速老化或者损坏的问题，保证了LED灯珠的使用寿命；

3、本实用新型采用一盏结构简单的吊顶灯就替代了整个结构复杂的吊顶和装在吊顶内的灯具，从而大大降低了轿厢照明的材料成本；

4、与现有的吊顶相比，本实用新型具有厚度薄，占用轿厢的内部空间较小的特点，从而使整个轿厢内部空间显得宽敞，解决了现有的吊顶因厚度厚，占用体积多，而使轿厢内部空间显得窄小，让人感到压抑的问题。

附图说明

图1为本实用新型爆炸示意图；

图2为本实用新型安装示意图；

图3为本实用新型所述LED灯板连接示意图。

具体实施方式

下面结合具体实施例及附图对本实用新型作进一步说明。

如图1所示，一种电梯用吊顶灯，用于安装在电梯轿厢的轿顶，包括由四条边框条11通过角码拼装的主体框架10、LED灯板20、扩散板30、导光板40、反射膜50、减震膜60和盖板70，LED灯板20设置在盖板70上，扩散板30、导光板40、反射膜50、减震膜60和盖板70依次放置在主体框架10内，最后盖板70通过螺丝与主体框架10相锁紧，从而实现整个吊顶灯的组装。其中，LED灯板20为长条形，设置有两条，每一条LED灯板20上均匀排列设置有LED灯珠；盖板70的四条边为折边71，折边71与盖板70平面之间形成类似L形的角度，在组装时，两条LED灯板20分别对称地安装在盖板70左右折边71的内侧上，利用盖板70的大面积平面对LED灯板20进行散热，从而提高LED灯板20的散热效果；主体框架10的每条边框条11上均有两个螺柱孔111，螺柱孔111用于安装将所述吊顶灯固定在电梯轿厢轿顶的螺柱12。

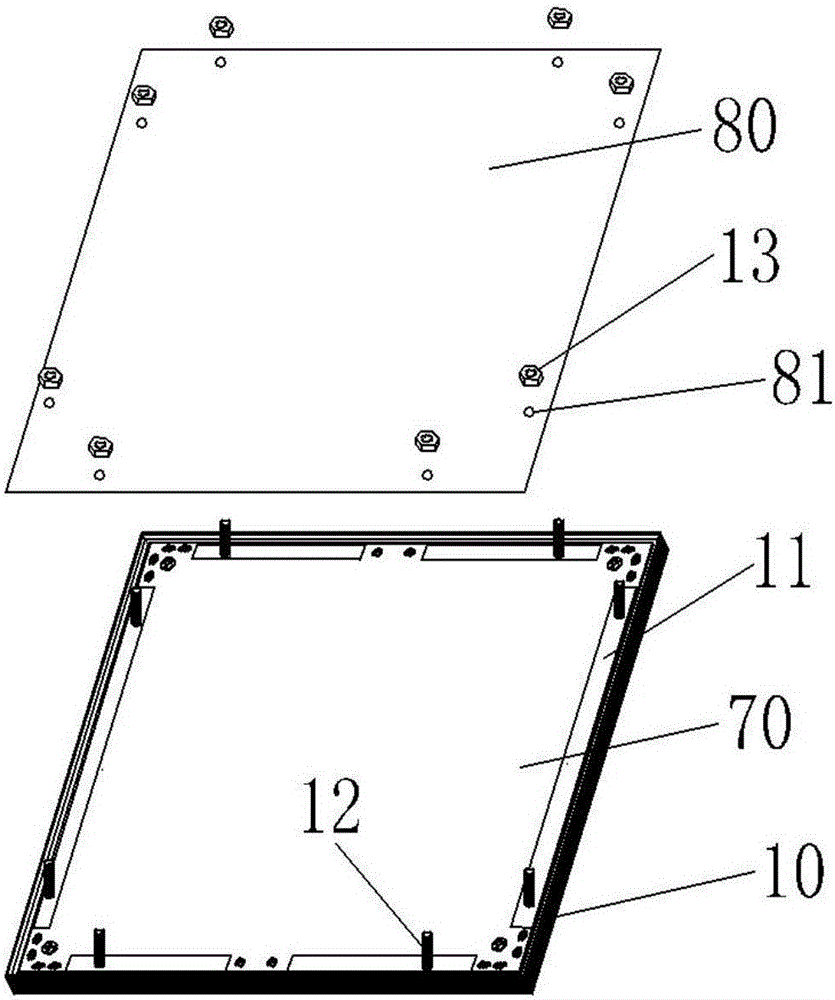

如图2所示，本实施例中，将所述吊顶灯安装在电梯轿厢的轿顶80时，首先预先在轿顶80的灯具安装位置上开好相对应的轿顶螺柱孔81，然后将八颗螺柱12旋入主体框架10上的螺柱孔111中固定，接着将所述吊顶灯置于轿顶80的位置下，并使螺柱12穿过轿顶螺柱孔81，最后利用螺母13旋入螺柱12中对所述吊顶灯进行固定，便可完成整个安装过程。

作为一种优选的LED灯板20设置方式，为了进一步提高LED灯板20的散热效果，加快散热速率，LED灯板20通过导热胶粘附在折边71的内侧，利用导热胶优异的导热性能来帮助散热。

进一步，在吊顶灯的背面，沿着盖板70与主体框架10之间的缝隙涂抹防水胶，利用防水胶和盖板70的折边71结构，使所述吊顶灯具有良好的防水性能，防止所述吊顶灯受水淹后损坏。

进一步，在将螺柱12旋入螺柱孔111时，选用全螺纹内六角螺柱，然后通过六角扳手进行操作，可使螺柱12快速牢固地旋入螺柱孔111中。

如图3所示，本实施例中，每条LED灯板20上分别设有应急LED灯珠组22和照明LED灯珠组21，其中，应急LED灯珠组22与应急电源相连接，照明LED灯珠组21与照明电源相连接，通过以上技术方案，使所述吊顶灯同时具有正常照明和应急照明的功能，当发生故障照明电源突然中断时，应急电源启动输出，所述吊顶灯充当应急灯使用，从而无需额外单独安装应急灯，节约电梯照明设备成本，并且节省空间。

进一步，应急LED灯珠组22与应急电源之间连接有稳压器23，稳压器23对应急LED灯珠组22起到稳压、过流保护的作用。

进一步，照明LED灯珠组21与照明电源之间连接有稳压器23，稳压器23对照明LED灯珠组21起到稳压、过流保护的作用。

进一步，盖板70由铝板制成，具有硬度高，质量轻巧，散热效果好的特点。

进一步，LED灯板20由铝板制成，具有硬度高，质量轻巧，散热效果好的特点。

综上所述，本实用新型已如说明书及图示内容，制成实际样品且经多次使用测试，从使用测试的效果看，可证明本实用新型能达到其所预期之目的，实用性价值乃毋庸置疑。以上所举实施例仅用来方便举例说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部更动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
