一种自动调节转速的摇臂钻床的制作方法

本实用新型涉及可自动调速的摇臂钻床装置领域，具体涉及一种自动调节转速的摇臂钻床。

背景技术：

摇臂钻床，也可以称为摇臂钻。摇臂钻是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。目前的钻头调速一般使用伺服电机调速，调节速度有限，操作不方便。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种自动调节转速的摇臂钻床。

本实用新型通过以下技术方案来实现上述目的：

一种自动调节转速的摇臂钻床，包括立柱、滚珠丝杠副、摇臂、调速器，所述立柱上设置有所述摇臂，所述摇臂上方设置有所述滚珠丝杠副，所述滚珠丝杠副上设置有螺母座，所述摇臂上设置有导轨，所述导轨上设置有行程挡块，所述导轨上设置有滑块，所述滑块上设置有主轴箱，所述主轴箱侧边设置有所述调速器，所述调速器上设置有调速控制器，所述主轴箱下方设置有钻头，所述滚珠丝杠副端部设置有减速器，所述减速器侧边设置有步进电机。

上述结构中，所述滚珠丝杠副安装在所述主轴箱上方，通过所述螺母座带动其在所述摇臂上移动，所述调速器与所述主轴箱相连接，可以直接控制所述钻头的速度，操作工人可以通过数控系统控制所述调速控制器，速度调节范围大，使用方便。

为了进一步提高其使用效果，所述立柱与所述摇臂相连接，所述导轨用螺钉与所述摇臂相连接。

为了进一步提高其使用效果，所述滑块用螺钉与所述导轨相连接，所述主轴箱与所述滑块相连接。

为了进一步提高其使用效果，所述行程挡块用螺钉与所述导轨相连接，所述钻头用螺钉与所述主轴箱相连接。

为了进一步提高其使用效果，所述主轴箱与所述螺母座相连接，所述滚珠丝杠副与所述减速器相连接。

为了进一步提高其使用效果，所述减速器与所述步进电机相连接，所述调速器与所述调速控制器相连接。

有益效果在于：该摇臂钻床可以利用数控系统通过调速器调节钻头的转速，速度控制范围大，操作方便，有效的提高了钻床的工作性能。

附图说明

图1是本实用新型所述一种自动调节转速的摇臂钻床的主视图；

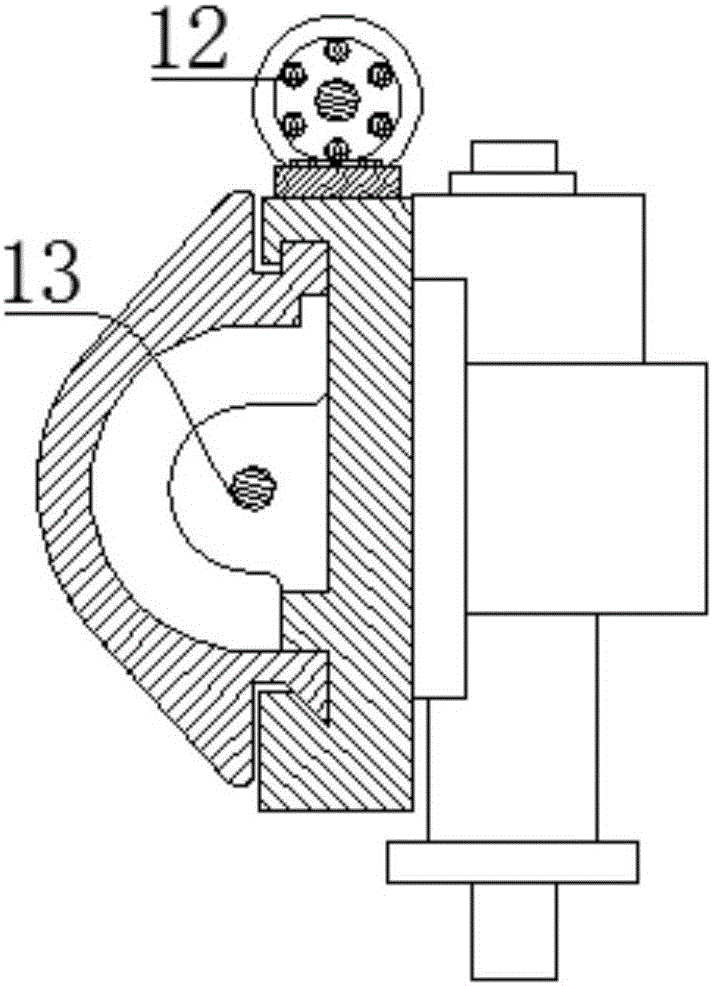

图2是本实用新型所述一种自动调节转速的摇臂钻床的局部视图。

1、钻头；2、立柱；3、行程挡块；4、主轴箱；5、螺母座；6、滚珠丝杠副；7、减速器；8、步进电机；9、摇臂；10、导轨；11、滑块；12、调速器；13、调速控制器。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种自动调节转速的摇臂钻床，包括立柱2、滚珠丝杠副6、摇臂9、调速器12，立柱2上设置有摇臂9，立柱2可以支撑摇臂9，并使摇臂9转动，摇臂9上方设置有滚珠丝杠副6，滚珠丝杠副6可以使主轴箱4在摇臂9上移动，滚珠丝杠副6上设置有螺母座5，螺母座5可以连接主轴箱4，摇臂9上设置有导轨10，导轨10用支撑滑块11，滑块11可以在上面滑动，导轨10上设置有行程挡块3，行程挡块3用以限制其行程，导轨10上设置有滑块11，滑块11可以支撑固定钻头1，滑块11上设置有主轴箱4，主轴箱4可以控制主轴工作，主轴箱4侧边设置有调速器12，调速器12可以通过数控系统调节主轴的转速，进而控制钻头1的转速，保证加工质量，调速器12上设置有调速控制器13，调速控制器13可以控制调速器12，主轴箱4下方设置有钻头1，钻头1可以对工件钻孔，滚珠丝杠副6端部设置有减速器7，减速器7用以降低步进电机8的转速，提高滚珠丝杠副6的承载力，减速器7侧边设置有步进电机8，步进电机8用以提供动力。

上述结构中，滚珠丝杠副6安装在主轴箱4上方，通过螺母座5带动其在摇臂9上移动，调速器7与主轴箱4相连接，可以直接控制钻头1的速度，操作工人可以通过数控系统控制调速控制器13，速度调节范围大，使用方便。

为了进一步提高其使用效果，立柱2与摇臂9相连接，导轨10用螺钉与摇臂9相连接，滑块11用螺钉与导轨10相连接，主轴箱4与滑块11相连接，行程挡块3用螺钉与导轨10相连接，钻头1用螺钉与主轴箱4相连接，主轴箱4与螺母座5相连接，滚珠丝杠副6与减速器7相连接，减速器7与步进电机8相连接，调速器12与调速控制器13相连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
