一种基于机械加工的多功能整洁型工装夹具的制作方法

本实用新型属于机械加工技术领域，具体涉及一种基于机械加工的多功能整洁型工装夹具。

背景技术：

工装，即工艺装备：指制造过程中所用的各种工具的总称。包括刀具/夹具/模具/量具/检具/辅具/钳工工具/工位器具等。工装为其通用简称，夹具是加工时用来迅速紧固工件，使机床、刀具、工件保持正确相对位置的工艺装置。也就是说工装夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展，夹具又称卡具。从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见，常简称为夹具，在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好(定位)、夹牢(夹紧)，应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。

然而现有的工装夹具在使用过程中仍然存在一些不合理的因素，工装夹具使用时，其功能比较少，有时候会出现夹不禁的状况，而且在加工时所产生的废屑得不到很好的清理，影响了夹具的整洁性。

技术实现要素：

本实用新型的目的在于提供一种基于机械加工的多功能整洁型工装夹具，以解决上述背景技术中提出的工装夹具使用时，其功能比较少，有时候会出现夹不禁的状况，而且在加工时所产生的废屑得不到很好的清理，影响了夹具的整洁性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于机械加工的多功能整洁型工装夹具，包括夹具体身，所述夹具体身的前表面上设置有外部滑动凹槽，且夹具体身的左上方设置有偏心轮立柱，所述偏心轮立柱的外部包裹有偏心轮，所述偏心轮的一侧设置有偏心轮活动杆，且偏心轮的另一侧设置有第一固定块，所述第一固定块与夹具体身的连接处设置有第一固定块滑动凹槽，且第一固定块的右侧设置有电磁铁，所述电磁铁的右侧设置有第二固定块，所述第二固定块的底部设置有滑动轴，且第二固定块的右侧设置有电动伸缩杆，所述电动伸缩杆下方靠近夹具体身的上方位置处设置有工具盒，所述电动伸缩杆和电磁铁与外部电源电性连接。

优选的，所述电磁铁与夹具体身通过螺栓固定连接。

优选的，所述工具盒为长方体结构。

优选的，所述第二固定块与夹具体身通过滑动轴滑动连接。

优选的，所述第一固定块与夹具体身通过第一固定块滑动凹槽滑动连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，设置有电磁铁之后，外部机床加工机件时，所产生的铁质废屑就会被通电之后的电磁铁所吸引，不会散落在工装夹具的表面上，使得工装夹具的使用更加的整洁；设置有工具盒之后，外部机器工作所用到的工具以及维修时所用到的简易工具就可以存放在工具盒中，都整理在工具盒中，如果用到时就可以及时的拿来用，更加的方便快捷。

附图说明

图1为本实用新型的结构示意图；

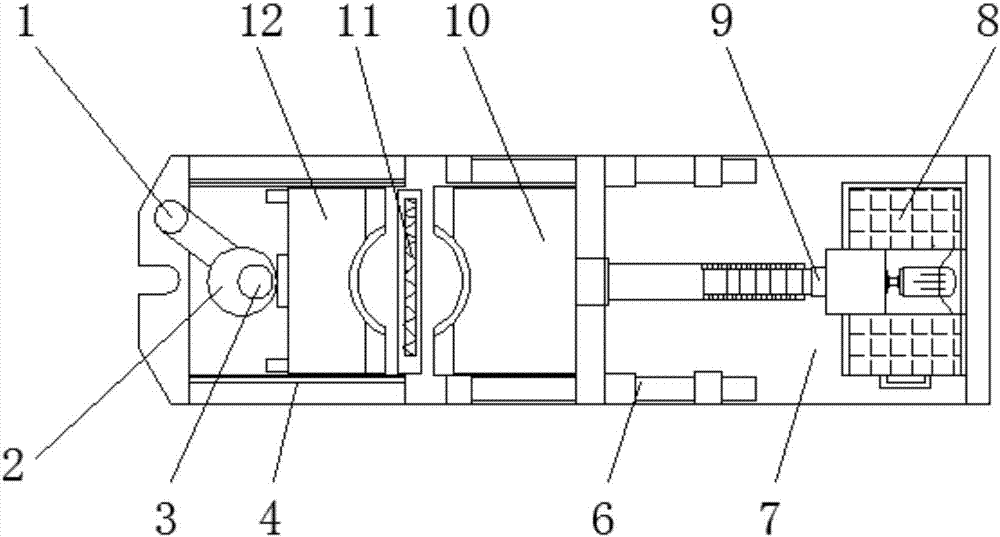

图2为本实用新型的俯视图；

图中：1-偏心轮活动杆、2-偏心轮、3-偏心轮立柱、4-第一固定块滑动凹槽、5-外部滑动凹槽、6-滑动轴、7-夹具体身、8-工具盒、9-电动伸缩杆、10-第二固定块、11-电磁铁、12-第一固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供一种技术方案：一种基于机械加工的多功能整洁型工装夹具，包括夹具体身7，夹具体身7的前表面上设置有外部滑动凹槽5，且夹具体身7的左上方设置有偏心轮立柱3，偏心轮立柱3的外部包裹有偏心轮2，偏心轮2的一侧设置有偏心轮活动杆1，且偏心轮2的另一侧设置有第一固定块12，第一固定块12与夹具体身7的连接处设置有第一固定块滑动凹槽4，且第一固定块12的右侧设置有电磁铁11，电磁铁11的右侧设置有第二固定块10，第二固定块10的底部设置有滑动轴6，且第二固定块10的右侧设置有电动伸缩杆9，电动伸缩杆9下方靠近夹具体身7的上方位置处设置有工具盒8，电动伸缩杆9和电磁铁11与外部电源电性连接。

电磁铁11与夹具体身7通过螺栓固定连接，设置有电磁铁11之后，外部机床加工机件时，所产生的铁质废屑就会被通电之后的电磁铁11所吸引，不会散落在工装夹具的表面上，使得工装夹具的使用更加的整洁。

工具盒8为长方体结构，设置有工具盒8之后，外部机器工作所用到的工具以及维修时所用到的简易工具就可以存放在工具盒8中，都整理在工具盒8中，如果用到时就可以及时的拿来用，更加的方便快捷。

本实用新型中设置有偏心轮2之后，当工装夹具在夹住工件时，可以利用偏心轮2对工件进行二次夹紧，使得外部机器操作过程中，工件不容易掉落。

本实用新型中的电动伸缩杆9是采用金属带材或塑料片材卷制而成的可伸缩空心圆柱体杆，其特征是金属带材或塑料片材预先定型为具有记忆功能的小于杆体外径的弹力卷曲层，从而具有自紧功能，使卷曲层始终具有对伸缩杆施加压力的弹性势能。

本实用新型的工作原理及使用流程：本实用新型安装好过后，首先检查工装夹具与外部机器的安装固定，然后插上外部电源，操作外部控制面板，紧接着把所要加工的工件放在第二固定块10与第一固定块12之间，此时电动伸缩杆开始启动，推动第二固定块10开始移动，对工件进行初步夹紧，然后用手拧动偏心轮活动杆1，使偏心轮2围绕偏心轮立柱3做圆周旋转，进而使得第一固定块12右移，对工件进行二次夹紧，然后就可以对工件进行加工的过程了，加工的过程中所产生的铁质废屑会被通电之后的电磁铁11所吸引，使得整个的过程变得非常的整洁。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
