一种电脑锣全方位夹具的制作方法

本实用新型涉及电脑锣技术领域，具体为一种电脑锣全方位夹具。

背景技术：

电脑锣，又称为数控铣床是在一般铣床的基础上发展起来的一种自动加工设备，两者的加工工艺基本相同，结构也有些相似；数控铣床有分为不带刀库和带刀库两大类，其中带刀库的数控铣床又称为加工中心。

随着科技的发展，电脑锣方面也在不断发展，不断进步，其中电脑锣夹具也在广泛使用中，但是现在市场上的电脑锣夹具仍然存在夹具的方位不全面，而且操作不方便，不容易进行携带和安装，给人们的使用带来一定的麻烦。

技术实现要素：

为实现上述目的，本实用新型提供如下技术方案：一种电脑锣全方位夹具，包括方位夹具架，所述方位夹具架的前后两面对称设置有夹持具板，所述夹持具板通过圆柱杆连接有夹持上板，所述圆柱杆的上端通过固定帽与夹持上板相连，且圆柱杆的中间设置有螺纹杆，所述螺纹杆的顶端通过固定螺母与夹持上板相连，且螺纹杆的中间设置有上夹具和下夹具，所述上夹具和下夹具相反对应面对称设置有定位螺母，所述定位螺母设置在螺纹杆上，方位夹具架一端设置有便携把手，所述便携把手通过联合板固定安装于方位夹具架的侧表面上，且便携把手的上方设置有安装套柱。

作为本实用新型一种优选的技术方案，所述上夹具和下夹具的数量均为八个。

作为本实用新型一种优选的技术方案，所述螺纹杆与定位螺母均采用硬质合金制成。

作为本实用新型一种优选的技术方案，所述联合板与方位夹具架是以焊接的方式相连。

与现有技术相比，本实用新型的有益效果是：该电脑锣全方位夹具，先通过设置的夹持具板，能够为电脑锣提供两面的方位夹具，使得夹具的方位更加全面，并且还具有圆柱杆，使得上夹具和下夹具的移动变的方便，而且利于提高该电脑锣的生产效率，同时还具有螺纹杆，能够在定位螺母的作用下，对上夹具和下夹具进行有效的固定，还延长该电脑锣全方位夹具的使用寿命，并且还具有便携把手，能够方便人们通过此移动该电脑锣全方位夹具，还具有安装套柱，能够方便人们进行安装，并给人们的使用带来了很大的便利。

附图说明

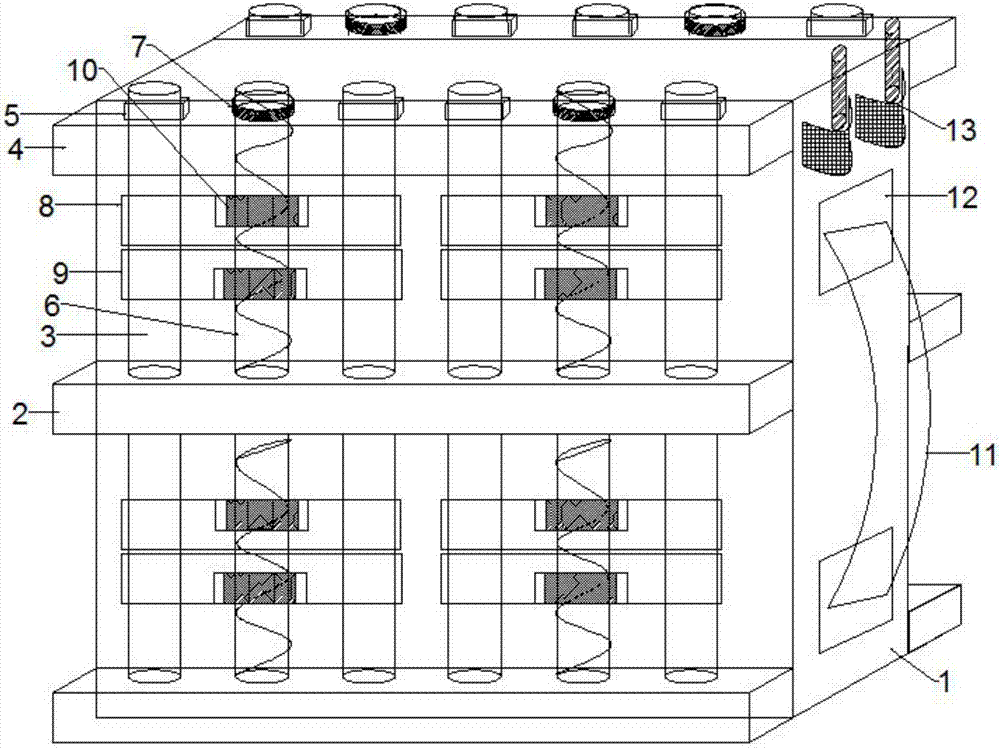

图1为本实用新型结构示意图。

图中：1-方位夹具架；2-夹持具板；3-圆柱杆；4-夹持上板；5-固定帽；6-螺纹杆；7-固定螺母；8-上夹具；9-下夹具；10-定位螺母；11-便携把手；12-联合板；13-安装套柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1，本实用新型提供一种技术方案：一种电脑锣全方位夹具，包括方位夹具架1，所述方位夹具架1的前后两面对称设置有夹持具板2，所述夹持具板2通过圆柱杆3连接有夹持上板4，所述圆柱杆3的上端通过固定帽5与夹持上板4相连，且圆柱杆3的中间设置有螺纹杆6，所述螺纹杆6的顶端通过固定螺母7与夹持上板4相连，且螺纹杆6的中间设置有上夹具8和下夹具9，所述上夹具8和下夹具9相反对应面对称设置有定位螺母10，所述定位螺母10设置在螺纹杆6上，方位夹具架1一端设置有便携把手11，所述便携把手11通过联合板12固定安装于方位夹具架1的侧表面上，且便携把手11的上方设置有安装套柱13。

优选的是，所述上夹具8和下夹具9的数量均为八个，能够更加全面进京夹持；所述螺纹杆6与定位螺母10均采用硬质合金制成；所述联合板12与方位夹具架1是以焊接的方式相连，使得结构更加稳定。

具体使用方式及优点：该电脑锣全方位夹具，先通过设置在方位夹具架前后两面的夹持具板，能够为电脑锣提供两面的方位夹具，使得夹具的方位更加全面，并且通过设置在方位夹具上方的圆柱杆，使得上夹具和下夹具的移动变的方便，而且利于提高该电脑锣的生产效率，同时通过设置在圆柱杆之间的螺纹杆，能够在定位螺母的作用下，对上夹具和下夹具进行有效的固定，还延长该电脑锣全方位夹具的使用寿命，并且通过设置在方位夹具架侧表面上的便携把手，能够方便人们通过此移动该电脑锣全方位夹具，还通过设置在便携把手上侧的安装套柱，能够方便人们进行安装，并给人们的使用带来了很大的便利。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
