一种万能简易磨针器的制作方法

本实用新型涉及光纤通信配件加工技术领域，尤其涉及一种万能简易磨针器。

背景技术：

光通信时代的分光器是组建EPON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。分光器带有一个上行光接口，若干下行光接口。从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。现有技术中，针对分光器封装盒的不同固定孔、安装孔或散热孔等孔的打孔需要不同的打孔针，但现有技术中较难找到适合封装盒需求的打孔针，故本申请人根据实际需要自行研发了一种简易的磨针器，以辅助加工多种不同尺寸规格的打孔针。

技术实现要素：

本实用新型提供一种万能简易磨针器，解决了较难找到合适打孔针的技术问题，使得可以根据客户需求加工不同尺寸规格的孔。

为了解决上述技术问题，本实用新型所采取的技术方案为：

一种万能简易磨针器，包括底座，所述底座上设置有磨针台，所述磨针台上设置有互相平行且宽度尺寸大小不一的磨针槽，还包括压紧机构，磨针时，所述压紧机构将放置在磨针槽内的金属柱压紧。

进一步地，所述压紧机构包括压板、弹簧和螺栓，所述螺栓固定在磨针台两侧，所述压板两端固定在所述螺栓上，且可上下活动；所述弹簧套接所述螺栓，且将压板顶压至磨针台上表面；所述压板的宽度小于磨针台的宽度。

优选地，所述磨针槽的大小从左至右依次减小。

进一步地，还包括夹头，所述夹头用于将金属柱夹紧并调整打磨角度；可以方便旋转金属柱。

优选地，所述夹头包括握紧部和夹紧部，所述握紧部连接所述夹紧部，金属柱被夹紧在夹紧部内。

更进一步地所述握紧部的外轮廓设置为圆柱形，正对磨针槽下方的底座侧面设置有与握紧部外轮廓匹配的弧形槽，握紧部部分可套在弧形槽内旋转。

优选地，所述握紧部外表面沿圆周方向均匀设置有多个凹口；可以进行打孔针加工时的微调。

优选地，所述凹口形成波浪纹状。

优选地，所述压板的宽度为磨针台宽度的一半。

本实用新型提供一种万能简易磨针器，包括底座，所述底座上设置有磨针台，所述磨针台上设置有互相平行且宽度尺寸大小不一的磨针槽，还包括压紧机构，磨针时，所述压紧机构将放置在磨针槽内的金属柱压紧。所述压紧机构包括压板、弹簧和螺栓，所述螺栓固定在磨针台两侧，所述压板两端固定在所述螺栓上，且可上下活动；所述弹簧套接所述螺栓，且将压板顶压至磨针台上表面；所述压板的宽度小于磨针台的宽度。该磨针器结构简单，使用方便，可以根据实际需求加工不同规格的打孔针，适应分光器封装盒或分纤箱的打孔需要。

附图说明

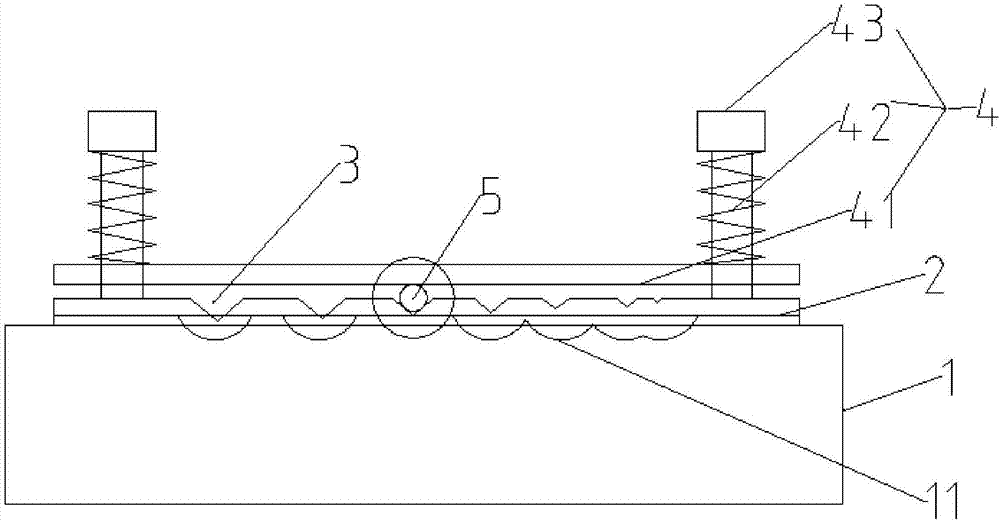

图1是本实用新型一种万能简易磨针器的结构示意图；

图2是图1的另一视角结构示意图；

图3是本实用新型一种万能简易磨针器的夹头局部结构示意图。

具体实施方式

下面结合附图，具体阐明本实用新型的实施方式，附图仅供参考和说明使用，不构成对本实用新型专利保护范围的限制。

如图1至3所示，一种万能简易磨针器，包括底座1，所述底座1上设置有磨针台2，所述磨针台2上设置有互相平行且宽度尺寸大小不一的磨针槽3，还包括压紧机构4，磨针时，所述压紧机构4将放置在磨针槽3内的金属柱201压紧。本实施例中，所述压紧机构4包括压板41、弹簧42和螺栓43，所述螺栓43固定在磨针台2两侧，所述压板41两端固定在所述螺栓43上，且可上下活动；所述弹簧42套接所述螺栓43，且将压板41顶压至磨针台2上表面；所述压板41的宽度小于磨针台的宽度；具体地，所述压板41的宽度为磨针台2宽度的一半；所述磨针槽3的大小从左至右依次减小。

还包括夹头5，所述夹头5用于将金属柱201夹紧并调整打磨角度；可以方便旋转金属柱。具体地，所述夹头5包括握紧部51和夹紧部，所述握紧部51连接所述夹紧部，金属柱被夹紧在夹紧部内。所述握紧部51的外轮廓设置为圆柱形，正对磨针槽3下方的底座1侧面设置有与握紧部51外轮廓匹配的弧形槽11，握紧部51部分可套在弧形槽11内旋转。所述握紧部51外表面沿圆周方向均匀设置有多个凹口511；可以进行打孔针加工时的微调。所述凹口511形成波浪纹状。

以上所揭露的仅为本实用新型的较佳实施例，不能以此来限定本实用新型的权利保护范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
