一种全自动核酸提取仪的制作方法

本实用新型涉及核酸提取设备技术领域，具体为一种全自动核酸提取仪。

背景技术：

核酸提取技术被广泛的应用于生物、医药领域，从生物样品中获得较高纯度的核酸是对核酸进行准确检验的前提，尤其是针对在污染环境中提取的生物样品，核酸提取的精确度显得尤为重要。有鉴于核酸提取过程的重要性及其普遍的适用性，几乎所有与生物分子及医疗相关的核酸纯化实验室，都配备有核酸提取仪，这些核酸提取仪用于取代传统的手动实验提取方法，避免样品污染，提高所提取的核酸的纯度。

目前大多数的核酸提取仪均采用磁珠法对核酸进行提取，在提取过程中使用的核酸提取仪，是应用配套的磁珠核酸提取试剂来自动完成样本核酸的提取工作的仪器。目前的核酸提取仪分为两类:一类是大型的自动化液体工作站，通过转移液体获得核酸，其优点是可实现全自动运行，缺点是不专用于核酸提取，且耗时较长，每次核酸提取时长大于一个小时；另一类是小型磁棒式核酸提取仪，通过转移磁珠获得核酸，优点是耗时较短，需30至50分钟，缺点是小型提取仪的内部空间较小，多个试管放进提取仪或者从提取仪中拿出都不太方便，增加了操作者与提取仪内部的接触，存在人员感染或样品污染机率高、效率低下、操作繁琐等问题。

现有技术中，公开号cn208055321u的中国专利公开了一种全自动核酸提取仪，通过在提取仪内增设消毒室，对使用的器皿进行快速的杀菌消毒，来减少人员感染或样品污染机率，但是该专利并不能解决人员操作试管进出提取仪的过程中可能导致的污染问题。

技术实现要素：

本实用新型的目的是针对现有技术存在的问题，提供一种全自动核酸提取仪，通过减少操作人员与提取仪内部的接触达到减少人员感染或样品污染机率的目的。

为实现上述目的，本实用新型采用的技术方案是：

一种全自动核酸提取仪，包括主架、伺服电机、电磁棒、磁珠和液压缸，所述主架的内部下方设有试管架，所述试管架底部设有滑杆，所述主架的内部底部设有第一滑槽，所述试管架通过滑杆在第一滑槽上滑动，所述主架的内部设有伸缩机构，所述主架的与伸缩机构相对的一侧铰接有放置门，所述伸缩机构与试管架连接并驱动试管架通过第一滑槽移进/移出放置门。

优选地，所述伸缩机构的固定端固定连接圆形法兰盘，所述圆形法兰盘通过螺栓与主架内壁固定连接，所述主架内壁上设置与所述螺栓配合的螺栓孔。

优选地，所述伸缩机构包括伸缩液压缸或气缸。

优选地，所述伸缩液压缸包括缸筒和活塞杆，所述活塞杆与试管架连接。

优选地，所述试管架靠近伸缩机构的一侧设有连接块，所述连接块与活塞杆连接。

优选地，所述伺服电机设置在主架内侧，所述伺服电机的输出端和丝杆的一端固定连接，所述丝杆的另一端通过轴套和主架的内侧套接，所述丝杆上传动套接有丝杆螺母，所述丝杆螺母的上端通过支杆和主架的内壁顶部滑动卡接，所述液压缸的一端和丝杆螺母的底端固定连接，所述液压缸的活塞杆的一端设有横杆，所述横杆的下侧设有至少五组电磁棒，所述电磁棒的另一端均套接有隔离胶套，所述磁珠吸附在所述隔离胶套的外侧，所述试管架上放置有试管，所述试管分别设置在电磁棒的下方。

进一步地，所述主架的内壁顶部设有第一滑槽，所述支杆的一端滑动卡接在主架的第一滑槽内。

进一步地，所述电磁棒垂直于主架的底板。

进一步地，所述磁珠受电磁棒磁吸力作用吸附在隔离胶套的外侧。

进一步地，所述试管架上设有至少五行六列的卡槽，所述卡槽内放置试管。

优选地，所述主架靠近放置门的一侧设置有支撑平台，所述支撑平台上设有与试管架底部滑杆相匹配的第二滑槽。

进一步地，所述第二滑槽与主架底部的第一滑槽对接。这样的设置使得在将试管架移出放置门的时候，能够保证试管架的平稳。

与现有技术相比，本实用新型的有益效果是：本实用新型在主架的内部下方设置试管架，在试管架底部设置滑杆，在主架的内部底部设置第一滑槽，试管架通过滑杆在第一滑槽上滑动，同时，在主架的内部设置伸缩机构，在主架的与伸缩机构相对的一侧铰接有放置门，伸缩机构与试管架连接并驱动试管架通过第一滑槽移进/移出放置门，这样的设置使得在进行核酸提取操作的过程中，通过伸缩机构将试管架移出放置门，操作人员无需在提取仪内部进行操作，在放置门外即可进行试管的拿取或放置，待试管拿取或放置完成后，再通过伸缩机构将试管架移进主架内部，从而有效减少人员感染或样品污染机率。

附图说明

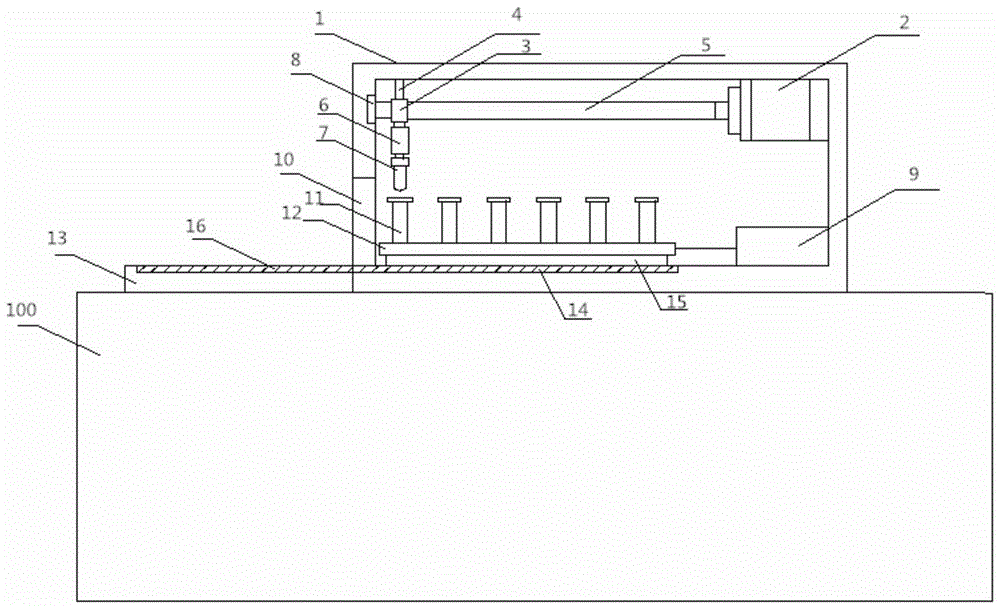

图1为根据实施例的本实用新型的结构示意图；

图2为根据实施例的本实用新型伸缩机构与试管架连接关系的俯视图。

具体实施方式

下面将结合本实用新型中的附图，对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动条件下所获得的所有其它实施例，都属于本实用新型保护的范围。

如图1所示，一种全自动核酸提取仪，设置在试验台100上，包括主架1、伺服电机2、电磁棒7、磁珠和液压缸6，所述主架1的内部下方设有试管架12，所述试管架12底部设有滑杆15，所述主架1的内部底部设有第一滑槽14，所述试管架12通过滑杆15在第一滑槽14上滑动，所述主架1的内部设有伸缩机构9，所述主架1的与伸缩机构9相对的一侧铰接有放置门10，所述伸缩机构9与试管架12连接并驱动试管架12通过第一滑槽14移进/移出放置门10。所述伺服电机2设置在主架1内侧，所述伺服电机2的输出端和丝杆5的一端固定连接，所述丝杆5的另一端通过轴套8和主架1的内侧套接，所述丝杆5上传动套接有丝杆螺母3，所述丝杆螺母3的上端通过支杆4和主架1的内壁顶部滑动卡接，所述液压缸6的一端和丝杆螺母3的底端固定连接，所述液压缸6的活塞杆19的一端设有横杆，所述横杆的下侧设有至少五组电磁棒7，所述电磁棒7的另一端均套接有隔离胶套，所述磁珠吸附在所述隔离胶套的外侧，所述试管架12上放置有试管11，所述试管11分别设置在电磁棒7的下方。所述主架1的内壁顶部设有第一滑槽14，所述支杆4的一端滑动卡接在主架1的第一滑槽14内，通过支杆4的一端滑接在主架1的第一滑槽14上，保证了丝杆螺母3在水平方向上平稳移动。所述电磁棒7垂直于主架1的底板，所述电磁棒7竖直运动，需要插入试管11内。所述磁珠受电磁棒7磁吸力作用吸附在隔离胶套的外侧，所述隔离胶套使磁珠和电磁棒7分隔，便于进行分离。

在实际应用中，所述伸缩机构9可选用伸缩液压缸6或气缸。

如图2所示，所述伸缩机构9为伸缩液压缸6，所述伸缩液压缸6包括缸筒和活塞杆19，所述活塞杆19与试管架12连接。所述伸缩机构9的固定端固定连接圆形法兰盘20，所述圆形法兰盘20通过螺栓17与主架1内壁固定连接，所述主架1内壁上设置与所述螺栓17配合的螺栓17孔。

进一步地，所述试管架12靠近伸缩机构9的一侧设有连接块18，所述连接块18与活塞杆19连接。

进一步地，所述试管架12上设有至少五行六列的卡槽，所述卡槽内放置试管11，所述试管11内放置有核酸提取用试剂。

如图1所示，在主架1内底部与放置门10垂直的两侧设置一组第一滑槽14，在试管架12底部的相对两侧设置一组滑杆15，所述滑杆15与第一滑槽14相匹配。当收到伸缩机构9驱动的时候，试管架12能够通过滑杆15在第一滑槽14内移动。在进行核酸提取的时候，滑杆15和第一滑槽14之间不会产生相对滑动，试管架12静置于第一滑槽14上。

为了能在将试管架12移出放置门10的时候，保证试管架12的平稳，在所述主架1靠近放置门10的一侧设置支撑平台13，所述支撑平台13上设有与试管架12底部滑杆15相匹配的第二滑槽16。所述第二滑槽16与主架1底部的第一滑槽14对接。当试管架12移出放置门10时，可平稳过渡到在支撑平台13上移动，直到伸缩机构9停止驱动，这时进行试管11的拿取或试剂的投放。

本实用新型的工作原理是：使用前，打开放置门10，通过伸缩机构9驱动试管架12，试管架12通过其底部的滑杆15在第一滑槽14上移动，直到移出放置门10，平稳过渡到支撑平台13上的第二滑槽16内，继续移动，直到伸缩机构9停止驱动，这时进行试管11的拿取或试剂的投放；操作结束后，通过伸缩机构9驱动试管架12，直到整个试管架12完全移进放置门10，然后闭合放置门10，通过伺服电机2和液压缸6控制电磁棒7移动，通过接通和切断电磁棒7的电源，配合磁珠实现核酸提取过程中裂解、结合、洗涤、洗脱步骤，直至提取工作完成。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
