一种流水线型工程机械生产用运输车的制作方法

1.本实用新型是一种流水线型工程机械生产用运输车，属于运输技术领域。


背景技术：

2.工程机械是装备工业的重要组成部分。概括地说，凡土石方施工工程、路面建设与养护、流动式起重装卸作业和各种建筑工程所需的综合性机械化施工工程所必需的机械装备，称为工程机械。它主要用于国防建设工程、交通运输建设，能源工业建设和生产、矿山等原材料工业建设和生产、农林水利建设、工业与民用建筑、城市建设、环境保护等领域。工程机械涂料一般是指用于室内装修的墙面乳胶漆、装修木器漆，以及新兴的家装水性木器漆，水溶性内墙乳胶漆无污染、无毒、无火灾隐患，易于涂刷、干燥迅速，漆膜耐水、耐擦洗性好，色彩柔和，水溶性内墙乳胶漆，以水作为分散介质，无有机溶剂性毒气体带来的环境污染问题，透气性好，避免了因涂膜内外温度压力差而导致的涂膜起泡弊病，适合未干透的新墙面涂装。
3.工程机械油漆涂料通常用油漆桶进行装填保存，在一些小规模工程机械涂料生产工厂生产完涂料后，需要用到运输小车对流水线上的油漆桶进行转移，但传统的运输小车没有相应的缓冲减震结构，一旦移动在不平地面时，运输小车容易出现大幅度振动，从而导致运输小车上的涂料桶出现大幅度晃动磕碰，严重的话会使涂料桶出现破损情况，从而使涂料溢出至地面，而现有的运输小车定位效果欠佳，导致油漆桶在被转运过程中容易出现位移掉落情况，现在急需一种流水线型工程机械生产用运输车来解决上述出现的问题。


技术实现要素：

4.针对现有技术存在的不足，本实用新型目的是提供一种流水线型工程机械生产用运输车，以解决上述背景技术中提出的问题，本实用新型结构合理，具备缓冲止震能力，并且定位效果好，实用性强。
5.为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种流水线型工程机械生产用运输车，包括推拉把杆、转运基板、减震脚轮、定位缓冲组件以及油漆桶，所述转运基板左端面上侧焊接有推拉把杆，所述转运基板下端面左右两侧对称安装有减震脚轮，所述转运基板上侧设置有定位缓冲组件，所述转运基板上方放置有油漆桶，所述定位缓冲组件包括承托板、定位竖杆、增强塑料按压板、蝶形按压螺母、限位套座、减振弹簧、定位杆、限位吊架、压缩弹簧以及限位撑片，所述转运基板上方安装有承托板，所述承托板下端面左右两侧和前后两侧均对称安装有限位套座，所述限位套座内部设置有减振弹簧，所述承托板下端面中间位置安装有限位吊架，所述限位吊架内部设置有压缩弹簧，所述转运基板上端面中间位置设置有定位杆，所述定位杆上端面设置有限位撑片，所述承托板上端面左右两侧对称焊接有定位竖杆，所述定位杆环形侧面上侧啮合有蝶形按压螺母，所述定位竖杆环形侧面上侧套装有增强塑料按压板。
6.进一步地，所述定位竖杆等规格焊接有两组，两组所述定位竖杆环形侧面上侧均
设置有外螺纹，且外螺纹与蝶形按压螺母相啮合，所述蝶形按压螺母等规格啮合有两组。
7.进一步地，所述增强塑料按压板上端面中间位置设置有提拉把手，所述增强塑料按压板下端面粘贴有记忆海绵片，所述增强塑料按压板内部左右两侧对称开设有贯穿孔，且贯穿孔与定位竖杆相匹配。
8.进一步地，所述限位吊架下端面中间位置开设有限位通孔，且限位通孔与定位杆相匹配，所述限位撑片上端面粘接有橡胶缓冲片，所述定位杆下端面通过焊接方式固定在转运基板上端面，所述限位撑片下端面通过焊接方式固定在定位杆上端面。
9.进一步地，所述限位套座等规格安装有多组，所述减振弹簧等规格设置有四组，所述转运基板上端面开设有凹槽，且凹槽尺寸大于承托板尺寸，所述承托板上端面粘接有防滑橡胶垫。
10.进一步地，所述减震脚轮等规格安装有四组。
11.本实用新型的有益效果：本实用新型的一种流水线型工程机械生产用运输车，因本实用新型添加了承托板、定位竖杆、增强塑料按压板、蝶形按压螺母、限位套座、减振弹簧、定位杆、限位吊架、压缩弹簧以及限位撑片，先将油漆桶搬移并放置在防滑橡胶垫上端面，而后再把增强塑料按压板由上而下放置在油漆桶上端面，随后再用手分别把两组蝶形按压螺母啮合固定在两组定位竖杆环形侧面上侧，以此对增强塑料按压板施加按压力，进而使增强塑料按压板对油漆桶进行按压定位，当移动至不平坦路面时，四组减震脚轮会对一部分震动进行缓冲抑制，而剩余的震动会传递至转运基板中，此时四组减振弹簧会对大部分震动进行缓冲吸附，并且在此过程中，压缩弹簧会对限位吊架施加向下侧反作用力，避免承托板在做上下缓冲动作时出现大幅度向上反弹情况，同时限位撑片会对承托板下移范围进行限制，避免减振弹簧受到大幅度按压力产生较大反弹力，从而避免油漆桶在被转移过程中受到大幅度颠簸。
附图说明
12.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

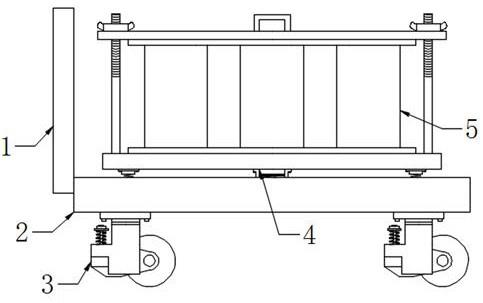

13.图1为本实用新型一种流水线型工程机械生产用运输车的结构示意图；
14.图2为本实用新型一种流水线型工程机械生产用运输车中定位缓冲组件的正视剖面图；
15.图3为图2中a的放大图；
16.图中：1-推拉把杆、2-转运基板、21-凹槽、3-减震脚轮、4-定位缓冲组件、5-油漆桶、41-承托板、42-定位竖杆、43-增强塑料按压板、431-记忆海绵片、432-提拉把手、44-蝶形按压螺母、45-限位套座、46-减振弹簧、47-定位杆、48-限位吊架、49-压缩弹簧、411-限位撑片、4111-橡胶缓冲片。
具体实施方式
17.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
18.请参阅图1-图3，本实用新型提供一种技术方案：一种流水线型工程机械生产用运
输车，包括推拉把杆1、转运基板2、减震脚轮3、定位缓冲组件4以及油漆桶5，转运基板2左端面上侧焊接有推拉把杆1，转运基板2下端面左右两侧对称安装有减震脚轮3，转运基板2上侧设置有定位缓冲组件4，转运基板2上方放置有油漆桶5。
19.定位缓冲组件4包括承托板41、定位竖杆42、增强塑料按压板43、蝶形按压螺母44、限位套座45、减振弹簧46、定位杆47、限位吊架48、压缩弹簧49以及限位撑片411，转运基板2上方安装有承托板41，承托板41下端面左右两侧和前后两侧均对称安装有限位套座45，限位套座45内部设置有减振弹簧46，承托板41下端面中间位置安装有限位吊架48，限位吊架48内部设置有压缩弹簧49，转运基板2上端面中间位置设置有定位杆47，定位杆47上端面设置有限位撑片411，承托板41上端面左右两侧对称焊接有定位竖杆42，定位杆47环形侧面上侧啮合有蝶形按压螺母44，定位竖杆42环形侧面上侧套装有增强塑料按压板43，该设计解决了原有工程机械生产用运输车不仅不具备缓冲止震能力，并且定位能力较弱的问题。
20.定位竖杆42等规格焊接有两组，外螺纹分别设置在两组定位竖杆42环形侧面上侧，且外螺纹与蝶形按压螺母44相啮合，蝶形按压螺母44等规格啮合有两组，外螺纹方便蝶形按压螺母44啮合在定位竖杆42环形侧面，以此对增强塑料按压板43施加按压力，提拉把手432设置在增强塑料按压板43上端面中间位置，记忆海绵片431粘贴在增强塑料按压板43下端面，贯穿孔对称开设在增强塑料按压板43内部左右两侧，且贯穿孔与定位竖杆42相匹配，提拉把手432方便工作人员对增强塑料按压板43进行拿取，记忆海绵片431避免增强塑料按压板43与油漆桶5之间出现硬接触，而贯穿孔方便定位竖杆42穿插在增强塑料按压板43内部，以此对增强塑料按压板43进行限位。
21.限位通孔开设在限位吊架48下端面中间位置，且限位通孔与定位杆47相匹配，橡胶缓冲片4111粘接在限位撑片411上端面，定位杆47下端面通过焊接方式固定在转运基板2上端面，限位撑片411下端面通过焊接方式固定在定位杆47上端面，限位通孔方便定位杆47穿插在限位吊架48内部中间位置，而橡胶缓冲片4111避免限位撑片411与承托板41之间出现硬接触，限位套座45等规格安装有多组，减振弹簧46等规格设置有四组，凹槽21开设在转运基板2上端面，且凹槽21尺寸大于承托板41尺寸，防滑橡胶垫粘接在承托板41上端面，凹槽21避免承托板41在做上下缓冲动作时触碰到转运基板2，而防滑橡胶垫使承托板41上端面防滑性更好，减震脚轮3等规格安装有四组，四组减震脚轮3不仅方便对转运基板2进行稳定移动，而且也使转运基板2具备一定减震能力。
22.作为本实用新型的一个实施例：工作人员首先手握推拉把杆1将转运基板2推移至指定位置，然后用手分别松开两组蝶形按压螺母44，此时便可以手握提拉把手432对增强塑料按压板43进行提拉，使其与定位竖杆42分离，而后便可以将油漆桶5搬移并放置在防滑橡胶垫上端面，放置完成后，再把增强塑料按压板43由上而下放置在油漆桶5上端面，随后再用手分别把两组蝶形按压螺母44啮合固定在两组定位竖杆42环形侧面上侧，以此对增强塑料按压板43施加按压力，进而使增强塑料按压板43对油漆桶5进行按压定位，避免油漆桶5在转运过程中出现位移情况；此时工作人员只需手握推拉把杆1便可以再次对转运基板2进行移动，以此对油漆桶5进行转移，当移动至不平坦路面时，四组减震脚轮3会对一部分震动进行缓冲抑制，而剩余的震动会传递至转运基板2中，此时四组减振弹簧46会对大部分震动进行缓冲吸附，并且在此过程中，压缩弹簧49会对限位吊架48施加向下侧反作用力，避免承托板41在做上下缓冲动作时出现大幅度向上反弹情况，同时限位撑片411会对承托板41下
移范围进行限制，避免减振弹簧46受到大幅度按压力产生较大反弹力，从而避免油漆桶5在被转移过程中受到大幅度颠簸。
23.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
24.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
