一种车把组件和车辆的制作方法

1.本实用新型涉及电动助力车领域，特别是涉及一种车把组件和车辆。


背景技术：

2.随着互联网技术的发展，在全国各个大、中型城市兴起的共享电动自行车几乎随处可见，给用户带来了极大出行便利。
3.但是目前市场上应用在电动自行车的车头形式基本上都是露管的，或者是外壳包裹比较大的，这样的结构存在以下问题：
4.1、露管的结构车头的容纳性较低；
5.2、外壳包裹比较大的结构的车头外观不简洁，使得车辆并不美观。
6.因此，目前急需开发一种构造简单、架型结实并美观的结构使得电动助力车车头容纳性高，且能兼容多种电器件。


技术实现要素：

7.为了解决上述背景技术中提到的至少一个问题，本实用新型提供了一种车把组件和车辆，能够通过叠加设计容纳更多电器件以降低成本并使得外观更为简洁。
8.本实用新型实施例提供的具体技术方案如下：
9.第一方面，提供一种车把组件，包括车把管、立管、制动组件以及车把外壳，所述车把管与所述立管连接，所述制动组件与所述车把管连接，所述车把外壳包括车把上盖以及车把下盖；
10.所述车把上盖与所述车把下盖连接，所述车把上盖与所述车把下盖配合形成腔体，所述车把管与所述立管穿过所述腔体；
11.所述车把组件还包括带有nfc的仪表盘，所述仪表盘设置于所述车把上盖的上表面或嵌于所述车把上盖上。
12.进一步的，所述车把组件还包括天线组件，所述天线组件设置于所述腔体中。
13.进一步的，所述天线组件包括小管、天线本体以及第一钣金件；
14.所述小管与所述车把管焊接，所述小管与所述第一钣金件焊接，所述天线本体与所述第一钣金件固定连接。
15.进一步的，所述制动组件还包括转刹把以及定位柱，所述车把管上还开有与所述定位柱配合的定位孔，所述转刹把通过所述定位柱和所述定位孔与所述车把管固定连接。
16.进一步的，所述车把外壳还包括仪表面罩，所述仪表面罩覆盖所述带有nfc的仪表盘。
17.进一步的，所述仪表面罩与所述车把上盖卡接；
18.所述车把上盖还开有仪表容纳孔，所述带有nfc的仪表盘通过所述仪表容纳孔与所述车把上盖连接。
19.进一步的，所述车把组件还包括组合按钮，所述车把上盖还开有上容纳槽，所述车
把下盖还开有下容纳槽，所述上容纳槽以及所述下容纳槽用于容纳所述组合按钮；
20.所述组合按钮与所述下容纳槽固定连接。
21.进一步的，所述组合按钮还包括左右转向灯按钮、喇叭按钮以及自定义按钮。
22.进一步的，所述立管上还焊接有第二钣金件，所述车把下盖上还开有与所述第二钣金件配合的连接孔；
23.所述立管上还开有安装孔，所述立管上还设有与所述安装孔配合的对锁螺丝。
24.进一步的，所述腔体内还设有左转向灯与右转向灯，所述车把上盖还开有左转向灯容纳孔与右转向灯容纳孔，所述左转向灯与所述右转向灯和所述车把上盖固定连接。
25.第二方面，提供一种车辆，包括所述车把组件。
26.本实用新型实施例具有如下有益效果：
27.本实用新型实施例提供的一种车把组件和车辆，能够通过叠加设计容纳更多的电器件，在减小车头大小的同时提升容纳性，降低成本；通过合理的布局提升天线的信号强度，并且小车头能够使得外观更为简洁轻便，用户的体验感好。
附图说明
28.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

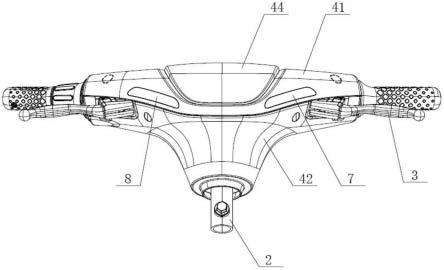

29.图1示出本实用新型实施例提供的车把组件的正视图；
