一种建筑工程用脚手架的制作方法

1.本实用新型涉及脚手架技术领域，具体为一种建筑工程用脚手架。


背景技术：

2.在建筑工程中需要使用到脚手架进行施工，脚手架是为了保证各施工过程顺利进行而搭设的工作平台，按搭设的位置分为外脚手架、里脚手架，按材料不同可分为木脚手架、竹脚手架、钢管脚手架，按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。
3.现有装置是采用铁架进行搭接，然后工人在脚手架上进行施工。
4.但是现有装置在进行工作时不能根据实际的使用需求来改变平台的长度，还需要继续搭接，延长了工作时间。


技术实现要素：

5.针对现有技术的不足，本实用新型提供了一种建筑工程用脚手架，解决了现有装置在进行工作时不能根据实际的使用需求来改变平台的长度，还需要继续搭接，延长了工作时间的问题。
6.为实现上述目的，本实用新型通过以下技术方案予以实现：一种建筑工程用脚手架，包括两个支杆，两个所述支杆的顶部均固接有平台，两个所述平台的内侧活动相连，所述支杆的外壁上方设置有固定件，所述固定件的一侧固接有横筒，所述横筒的内壁活动相连有直杆，所述直杆的一侧与支杆的一侧固定连接，所述直杆的底部凹槽间隙配合有插销，所述插销的外壁与横筒的底部通孔间隙配合，所述横筒的底部通过螺栓固接有竖筒，所述竖筒的底部通孔与插销的外壁间隙配合，所述插销的外壁安装有挡块，所述挡块的外壁与竖筒的内壁滑动卡接，所述插销的外壁活动相连有弹簧，所述弹簧的两端分别与挡块的底部和竖筒的内壁底部固定连接。
7.优选的，所述插销的外壁上方与直杆的底部凹槽形状相契合。
8.优选的，所述支杆的一侧凹槽滑动卡接有滑块，所述滑块的一侧通过销轴转动相连有斜板，所述斜板的外壁下方通过销轴与另一个支杆的一侧转动相连。
9.优选的，所述平台的顶部通过螺栓固接有支架，所述支架的一端固接有方壳，所述方壳的内壁背面通过销轴转动相连有线辊，所述线辊的正面上方安装有方块，所述方块的顶部凹槽和方壳的顶部通孔均间隙配合有圆杆，所述线辊的外壁缠绕有细绳，所述细绳贯穿方壳的底部，所述细绳的底部活动相连有缆绳，所述缆绳的底部安装有圆桶。
10.优选的，所述圆杆的顶部安装有把手。
11.有益效果
12.本实用新型提供了一种建筑工程用脚手架。具备以下有益效果：该建筑工程用脚手架通过斜板、横筒和直杆之间的配合，实现了施工平台长度的改变，解决了现有装置在进行工作时不能根据实际的使用需求来改变平台的长度，还需要继续搭接的问题，缩短了工
作时间。
13.通过线辊、圆杆和缆绳之间的配合，实现了工具的快速拿取，方便下方人员向上方传递工具，提高了工作效率。
附图说明

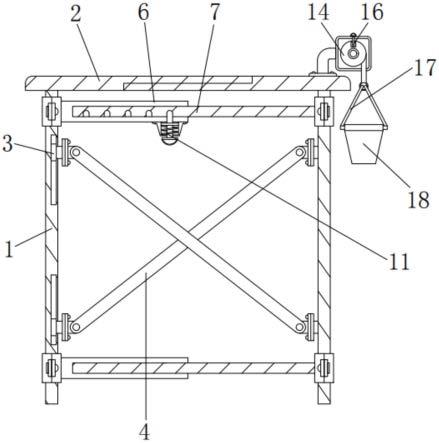

14.图1为本实用新型结构示意图；
15.图2为图1的外观示意图；
16.图3为图1中斜板、横筒和直杆的结构示意图；
17.图4为图1中线辊、圆杆和缆绳的结构示意图。
18.图中：1、支杆，2、平台，3、滑块，4、斜板，5、固定件，6、横筒，7、直杆，8、竖筒，9、插销，10、挡块，11、弹簧，12、支架，13、方壳，14、线辊，15、方块，16、圆杆，17、缆绳，18、圆桶，19、细绳。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.通过本领域人员，将本案中的零部件依次进行连接，具体连接以及操作顺序，应参考下述工作原理，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程。
21.实施例一：由图1-3可知，一种建筑工程用脚手架，包括两个支杆1，两个支杆1的顶部均固接有平台2，两个平台2的内侧活动相连，两个平台2可进行分离支杆1的外壁上方设置有固定件5，固定件5的一侧固接有横筒6，横筒6的内壁活动相连有直杆7，在直杆7的底部等距加工有多个与插销9相契合的凹槽，直杆7的一侧与支杆1的一侧固定连接，直杆7的底部凹槽间隙配合有插销9，插销9的外壁与横筒6的底部通孔间隙配合，插销9可在横筒6的底部通孔内运动，横筒6的底部通过螺栓固接有竖筒8，竖筒8的底部通孔与插销9的外壁间隙配合，插销9的外壁安装有挡块10，挡块10的外壁与竖筒8的内壁滑动卡接，挡块10可在竖筒8的内部运动，插销9的外壁活动相连有弹簧11，弹簧11的两端分别与挡块10的底部和竖筒8的内壁底部固定连接；
22.在具体实施过程中，值得特别指出的是，通过斜板4、横筒6和直杆7之间的配合，实现了施工平台长度的改变，解决了现有装置在进行工作时不能根据实际的使用需求来改变平台的长度，还需要继续搭接的问题，缩短了工作时间；
23.进一步的，插销9的外壁上方与直杆7的底部凹槽形状相契合；
24.在具体实施过程中，值得特别指出的是，插销9的外壁上方与直杆7的底部凹槽形状相契合可保证插销9和直杆7卡接严密；
25.进一步的，支杆1的一侧凹槽滑动卡接有滑块3，滑块3可在支杆1的凹槽内运动，滑块3的一侧通过销轴转动相连有斜板4，斜板4的外壁下方通过销轴与另一个支杆1的一侧转动相连；
26.在具体实施过程中，值得特别指出的是，该装置通过斜板4实现了进一步的支撑，
提高了在使用时的稳定性，在滑块3的配合下不会影响两个平台2之间距离的改变；
27.具体的，在使用该建筑工程用脚手架时，使用者可先向下拉动插销9，插销9可带动挡块10将弹簧11压缩，当插销9脱离直杆7的凹槽后，便可将直杆7抽出，当到达指定位置后，松开插销9，此时的弹簧11失去外力支撑发生弹性形变带动插销9插入到直杆7的凹槽内进行固定。
28.实施例二：由图1、2和4可知，平台2的顶部通过螺栓固接有支架12，支架12的一端固接有方壳13，方壳13的内壁背面通过销轴转动相连有线辊14，线辊14可通过销轴转动，线辊14的正面上方安装有方块15，方块15的顶部凹槽和方壳13的顶部通孔均间隙配合有圆杆16，线辊14的外壁缠绕有细绳19，细绳19贯穿方壳13的底部，细绳19的底部活动相连有缆绳17，缆绳17的底部安装有圆桶18；
29.在具体实施过程中，值得特别指出的是，通过线辊14、圆杆16和缆绳17之间的配合，实现了工具的快速拿取，方便下方人员向上方传递工具，提高了工作效率；
30.进一步的，圆杆16的顶部安装有把手；
31.在具体实施过程中，值得特别指出的是，把手可方便使用者拉动圆杆16；
32.具体的，在上述实施例一的基础上，使用者可先拔出圆杆16，然后转动线辊14正面的把手，线辊14在运动时可带动圆桶18向下运动，下面的工人可向圆桶18内放入工具，然后反向转动线辊14进行提拉，插入圆杆16进行固定。
