一种手动折叠式可调型电缆交货盘的制作方法

本发明涉及交货盘技术领域，特别涉及到一种手动折叠式可调型电缆交货盘。

背景技术：

在通信、信息工程和电力工程建设过程中，通常都需要布放电缆，这些电缆在交货时，需要将电缆缠绕在交货盘上进行运输，通过运输工具将缠绕有电缆的交货盘运输施工现场。电缆在施工现场布放完后，这些空的交货盘需要运输工具将其运回到厂家。

而现有技术中空的交货盘的体积较大，所占用的运输空间与缠绕有电缆的交货盘所占的空间几乎相同，而返厂运输的重量要远低于出厂运输的重量，造成运输能力的极大浪费，提高了交货盘的运输成本；另一个，现有技术中缠绕电缆的绕线筒体的外径大多为不可调的，而电缆的弯曲度数值各不相同，如果将弯曲度数值较小的电缆缠绕在绕线筒体较小的外径上，在缠绕过程中电缆极易发生破裂，严重影响了电缆的实用性能。

然而针对现有技术的不足，研发者有必要研制一种设计合理、结构简单、操作人员通过手动转动旋转轴能够对空的交货盘进行快速折叠，能够减小空的交货盘所占用的空间，降低了空的交货盘和在缠绕过程中能够防止电缆发生破裂的手动折叠式可调型电缆交货盘。

技术实现要素：

为解决现有技术存在的问题，本发明目的提供了一种设计合理、结构简单、操作人员通过手动转动旋转轴能够对空的交货盘进行快速折叠，能够减小空的交货盘所占用的空间，降低了空的交货盘的运输成本和在缠绕过程中能够防止电缆发生破裂的手动折叠式可调型电缆交货盘。

为解决以上技术问题，本发明采用以下技术方案来实现的：

一种手动折叠式可调型电缆交货盘，包括用于缠绕电缆的绕线筒体，在所述绕线筒体的两端分别设有侧支架，其特征在于，所述侧支架包括外圈和设置在其芯部的芯部连接块，在所述外圈通过沿其周向分布的若干根支撑杆与芯部连接块相连接，在所述支撑杆上沿其长度方向间隔开设有多个能够调节绕线筒体的外径的大小的调径孔；

所述绕线筒体由与若干根支撑杆一一对应的可折叠的折叠杆组成，所述折叠杆包括第一折叠杆和第二折叠杆，所述第一折叠杆的一端通过第一销轴铰接在第一连接件上，所述第一连接件设置在其中一个侧支架的支撑杆的调径孔上，所述第一折叠杆的另一端通过第二销轴铰接在第二折叠杆的一端上，所述第二折叠杆的另一端通过第三销轴铰接在第二连接件上，所述第二连接件设置在另一个侧支架的支撑杆的调径孔上，该手动折叠式可调型电缆交货盘还包括能够带动若干根折叠杆进行折叠或打开的手动折叠装置。

在本发明的一个优选实施例中，所述手动折叠装置包括安装座和与若干根折叠杆一一对应的控制线，所述安装座设置在其中一个侧支架上，在所述安装座上设有可转动的旋转轴，所述控制线的一端设置在旋转轴上，另一端设置在旋转件的一端上，所述旋转件套设在定位柱上，所述定位柱设置在第一折叠杆的另一端上，在所述定位柱上还套设有扭簧，所述扭簧的一端卡接在旋转件上，另一端卡接在第一折叠杆上，在所述旋转件的另一端上设有定位销，在所述第二折叠杆的一端上开设有与定位销配合的定位孔。

在本发明的一个优选实施例中，在所述第一折叠杆的一端上设有用于限制控制线的位置的限位件。

在本发明的一个优选实施例中，在所述绕线筒体的外侧套设有一保护套。

在本发明的一个优选实施例中，所述保护套采用瓦楞纸制造而成。

与现有技术相比，本发明该手动折叠式可调型电缆交货盘还包括能够带动若干根折叠杆进行折叠或打开的手动折叠装置，当需要将空的交货盘运回到厂家时，操作人员通过手动转动旋转轴，使控制线的一端缠绕在旋转轴上，从而拉动旋转件转动，将定位销从定位孔内拉出，然后通过操作人员手动轻轻挤压侧支架从而使折叠杆进行折叠，能够快速的将空的交货盘折叠起来，能够减小空的交货盘所占用的空间，降低了空的交货盘的运输成本；另一个，在支撑杆上沿其长度方向间隔开设有多个能够调节绕线筒体的外径的大小的调径孔，根据电缆的弯曲度数值的大小，能够通过调径孔调节绕线筒体外径的大小，采用此种结构在缠绕过程中能够防止电缆发生破裂。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的结构示意图。

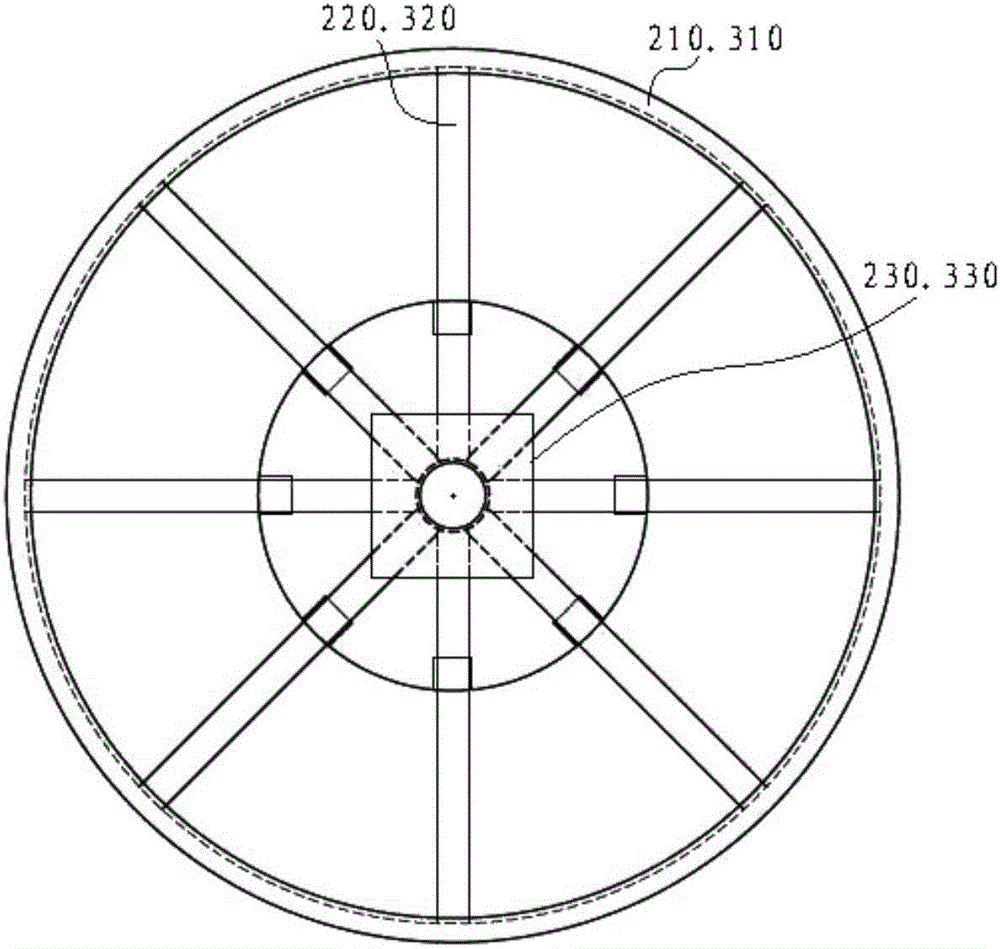

图2为图1的左视图。

图3为本发明的折叠杆打开的结构示意图。

图4为图3的左视图。

图5为本发明的折叠杆折叠过程中的结构示意图。

图6为本发明的折叠杆折叠后的结构示意图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

参照图1-6所示，图中给出的一种手动折叠式可调型电缆交货盘，包括用于缠绕电缆的绕线筒体100。

在绕线筒体100的两端分别设有第一侧支架200和第二侧支架300，在绕线筒体100的两端分别设有第一侧支架200和第二侧支架300，第一侧支架200、第二侧支架300分别包括外圈210、310和设置在其芯部的芯部连接块230、330，在外圈210、310通过沿其周向分布的若干根支撑杆220、320与芯部连接块230、330相连接，在支撑杆220、320上沿其长度方向间隔开设有多个能够调节绕线筒体100的外径的大小的调径孔。

在外圈210、310与支撑杆220、320的内部填充有填充物，填充物的设置有效的提高了第一侧支架200与第二侧支架300的机械强度，能够避免第一侧支架200与第二侧支架300在移动过程中发生变形，有效的提高了电缆交货盘的使用寿命，在本实施例中填充物为泥沙，还可以填充其它能够提高第一侧支架200与第二侧支架300机械强度的物质。

绕线筒体100由与若干根支撑杆一一对应的可折叠的折叠杆110组成，折叠杆110包括第一折叠杆111和第二折叠杆112，第一折叠杆111的一端通过第一销轴800铰接在第一连接件500上，第一连接件111设置在第一侧支架200的支撑杆220的调径孔上，第一折叠杆111的另一端通过第二销轴700铰接在第二折叠杆112的一端上，第二折叠杆112的另一端通过第三销轴900铰接在第二连接件600上，第二连接件600设置在第二侧支架300的支撑杆320的调径孔上。

当需要调节绕线筒体100的外径时，将第一连接件500移动到需要位置的调径孔处，同时将第二连接件600也移动到对应的调径孔处，然后分别通过定位销1000、1100对第一连接件500和第二连接件600进行定位，根据电缆的弯曲度数值的大小，能够通过调节第一连接件500和第二连接件600的位置来调节绕线筒体100外径的大小，采用此种结构在缠绕过程中能够防止电缆发生破裂。

该手动折叠式可调型电缆交货盘还包括能够带动若干根折叠杆110进行折叠或打开的手动折叠装置，手动折叠装置包括安装座420和与若干根折叠杆110一一对应的控制线430，安装座420设置在第一侧支架200上，在安装座420上设有可转动的旋转轴410，控制线420的一端设置在旋转轴410上，另一端设置在旋转件450的一端上，旋转件450套设在定位柱440上，定位柱440设置在第一折叠杆111的另一端上，在定位柱440上还套设有扭簧460，扭簧460的一端卡接在旋转件450上，另一端卡接在第一折叠杆111上，在旋转件450的另一端上设有定位销451，在第二折叠杆112的一端上开设有与定位销451配合的定位孔112a。

当需要将空的交货盘运回到厂家时，操作人员通过手动转动旋转轴410，使控制线430的一端缠绕在旋转轴410上，从而拉动旋转件450转动，将定位销451从定位孔112a内拉出，然后通过操作人员手动轻轻挤压第一侧支架200和第二侧支架300，从而使折叠杆进行折叠，能够快速的将空的交货盘折叠起来；当需要打开交货盘时，操作人员通过手动拉动第一侧支架200和第二侧支架300，从而使折叠杆打开，折叠杆110在打开过程中使控制线430的一端从旋转轴410上绕下，从而使旋转件450在扭簧460的作用力下反向旋转，一直到设置在旋转件450的另一端上的定位销451卡接在定位孔112a内，交货盘完全打开。

在第一折叠杆111的一端上设有用于限制控制线430的位置的限位件470，限位件470的设置能够有效的防止控制线430在折叠或打开交货盘时发生左右晃动的情况，有效的提高了控制线与第一折叠杆之间的稳定性能。

在绕线筒体100的外侧套设有一保护套(图中未示出)，保护套防止绕线筒体100被缠绕在其上部的电缆压伤，有效的提高了电缆交货盘的使用寿命，在本实施例中保护套采用瓦楞纸制造而成。

综上所述本发明该手动折叠式可调型电缆交货盘还包括能够带动若干根折叠杆进行折叠或打开的手动折叠装置，当需要将空的交货盘运回到厂家时，操作人员通过手动转动旋转轴，使控制线的一端缠绕在旋转轴上，从而拉动旋转件转动，将定位销从定位孔内拉出，然后通过操作人员手动轻轻挤压侧支架从而使折叠杆进行折叠，能够快速的将空的交货盘折叠起来，能够减小空的交货盘所占用的空间，降低了空的交货盘的运输成本；另一个，在支撑杆上沿其长度方向间隔开设有多个能够调节绕线筒体的外径的大小的调径孔，根据电缆的弯曲度数值的大小，能够通过调径孔调节绕线筒体外径的大小，采用此种结构在缠绕过程中能够防止电缆发生破裂。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
