一种试卷高速印刷系统的纠错取件装置的制作方法

本实用新型属于高速印刷领域，具体涉及一种试卷高速印刷系统的纠错取件装置。

背景技术：

印刷是将文字、图画、照片、防伪等原稿经制版、施墨、加压等工序，使油墨转移到纸张、织品、塑料品、皮革等材料表面上，批量复制原稿内容的技术。后来主要是利用机械自动化对纸张进行打印，不仅降低了人工劳动力，还提高了工作效率；并且，现在印刷前需要将卷筒纸裁剪成统一规格的纸张，再将裁剪好的纸张进行逐一打印，操作较繁琐，投入成本较高。

现申请人提供了一种高速印刷装置，可直接对卷筒纸进行打印，并且高速印刷每分钟的印刷量能达到600多份，因为其速度快、效率高的特性而得到广泛的应用。在高速印刷的过程中，可能会出现字体歪斜、字体不清晰、乱码等错误，由于高速印刷的特性使得出错的纸张不能及时剔除，会导致产生一定的不利后果。特别是用于考试的试卷，秉着考试公开、公平、公正的原则，现在的每套考试试卷一般采取密封处理，且每套考试试卷的数量也是固定的，在重要的考试中，由于高速印刷中不能及时剔除出错的试卷，使得少数的参考者在考试中拿到出错的试卷，虽然会及时的为参考者更换正确试卷，但仍然会影响参考者心理状况，严重者会直接影响其考试结果，造成不可逆转的结果。

技术实现要素：

本实用新型意在提供一种试卷高速印刷系统的纠错取件装置，以解决在高速印刷过程中不能及时剔除出错纸张的问题。

为了达到上述目的，本实用新型的基础方案如下：一种试卷高速印刷系统的纠错取件装置，包括出纸部、印刷部、剪切部和收纳部，所述出纸部输出的卷筒纸经印刷部和剪切部与收纳部连接，且印刷部与收纳部之间设有用于传输卷筒纸的传送带，所述印刷部上设有红外线扫描器，所述红外线扫描器电连接有控制器；所述剪切部与收纳部之间可拆卸连接有横板，所述横板上设有导向孔，所述导向孔连通有导向管，所述导向管的输出端连接有由控制器控制的吸气泵，所述导向管上设有由控制器控制的碎纸机构。

基础方案的原理：操作时，将用于打印的卷筒纸放入出纸部内，卷筒纸在传送带上经印刷部印刷处理得到的印刷品，印刷部输出端的红外线扫描器对印刷品进行检测，印刷品再经剪切部进行剪切，当印刷品正确无误时，将印刷品经间隔区传送至收纳部内；当印刷品出错时，首先通过控制器开启吸气泵和碎纸机构，然后采用吸气泵将出错的印刷品经横板的导向孔吸入导向管内，出错的印刷品在导向管内向吸气泵的方向移动，最后出错的印刷品落入碎纸机构内进行碎纸处理，再通过控制器关闭吸气泵，使得正确无误的印刷品能够正常的传送，以此即可实现对出错的印刷品进行选取和剔除。

基础方案的优点：1、通过红外线扫描器对印刷品进行检测，即可发现出错的印刷品。2、由红外线扫描器发现出错的印刷品，再通过控制器控制吸气泵将出错的印刷品吸入导向管内，配合碎纸机构即可剔除出错的印刷品。

优选方案一：作为基础方案的优选方案，所述导向管为V型状，且导向管包括竖直部和倾斜部，所述倾斜部上设有通孔，所述通孔上设有碎纸机，且碎纸机的输入端伸入竖直部内，通过上述设置，利用吸气泵将出错的印刷品经导向孔吸入导向管内，出错的印刷品的移动路径是从竖直部至倾斜部，由于碎纸机穿过通孔位于竖直部内，且碎纸机的输入端也具有一定的吸力作用，使得出错的印刷品直接经竖直部进入碎纸机内进行碎纸处理。

优选方案二：作为优选方案一的优选方案，所述导向管的内壁上设有若干个限位凸起，通过上述设置，在出错的印刷品进入导向管内后，限位凸起可对出错的印刷品起到一定的导向作用，使得出错的印刷品的移动方向更为准确。

优选方案三：作为优选方案二的优选方案，所述导向孔上设有密封圈，通过上述设置，密封圈可进一步增强导向管与导向孔之间的密封性，使得吸气泵的吸力效果更佳。

优选方案四：作为优选方案三的优选方案，所述导向孔为漏斗状，通过上述设置，增大了出错的印刷品进入导向孔的空间，有效的提高了出错的印刷品进入导向孔的准确率。

附图说明

图1为本实用新型一种试卷高速印刷系统的纠错取件装置实施例的结构示意图；

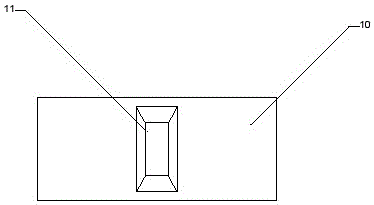

图2横板的结构示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：工作台1、出纸部2、印刷部3、剪切部4、收纳部5、传送带6、Cipherlab1560红外线扫描器7、控制器8、间隔区9、横板10、导向孔11、导向管12、吸气泵13、碎纸机14、限位凸起15、密封圈16。

实施例基本如附图1、图2所示：一种试卷高速印刷系统的纠错取件装置，包括工作台1，工作台1上设置有出纸部2、印刷部3、剪切部4和收纳部5，出纸部2输出的卷筒纸经印刷部3和剪切部4与收纳部5连接，且印刷部3与收纳部5之间设有用于传输卷筒纸的传送。印刷部3的输出端安装有用于检测印刷卷筒纸的红外线扫描器，该红外线扫描器为广州市博鑫条码技术有限公司的Cipherlab1560红外线扫描器7，Cipherlab1560红外线扫描器7电连接有控制器8。

剪切部4与收纳部5之间为一个卷筒纸能够输送的间隔区9，且剪切部4与收纳部5之间设置有横板10，横板10的左端通过螺钉与剪切部4螺纹连接，横板10的右端也通过螺钉与收纳部5螺纹连接，且横板10上开设有漏斗状的导向孔11，漏斗状的形状增大了出错的印刷品进入导向孔11的空间，有效的提高了出错的印刷品进入导向孔11的准确率。导向孔11连通有导向管12，导向管12的输出端连接有与控制器8电连接的吸气泵13，导向管12包括竖直部和倾斜部，倾斜部上位于竖直部与倾斜部的交接处开设有通孔，通孔上设置有与控制器8电连接的碎纸机14，且碎纸机14的输出端伸入竖直部内，利用吸气泵13将出错的印刷品经导向孔11吸入导向管12内，出错的印刷品的移动路径是从竖直部至倾斜部，由于碎纸机14穿过通孔位于竖直部内，且碎纸机14的输入端也具有一定的吸力作用，使得出错的印刷品直接经竖直部进入碎纸机14内进行碎纸处理。

此外，导向管12的内壁上设置有若干个限位凸起15，在出错的印刷品进入导向管12内后，限位凸起15可对出错的印刷品起到一定的导向作用，使得出错的印刷品的移动方向更为准确。导向孔11上设有密封圈16，密封圈16可进一步增强导向管12与导向孔11之间的密封性，使得吸气泵13的吸力效果更佳。

本实施例中，操作时，将用于打印的卷筒纸放入出纸部2内，卷筒纸在传送带6上经印刷部3印刷处理得到的印刷品，印刷部3输出端的Cipherlab1560红外线扫描器7对印刷品进行检测，印刷品再经剪切部4进行剪切，当印刷品正确无误时，将印刷品经间隔区9传送至收纳部5内；当印刷品出错时，首先通过控制器8开启吸气泵13和碎纸机14构，然后采用吸气泵13将出错的印刷品经横板10的导向孔11吸入导向管12内，出错的印刷品在导向管12内向吸气泵13的方向移动，且导向管12上的限位凸起15对出错的印刷品起到导向作用，最后出错的印刷品从导向管12的竖直部落入伸入通孔内的碎纸机14内进行碎纸处理，再通过控制器8关闭吸气泵13，使得正确无误的印刷品能够正常的传送，以此即可实现对出错的印刷品进行选取和剔除。

以上所述的仅是本实用新型的实施例，方案中公知的具体结构和/或特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本实用新型结构的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
