一种用于房屋建筑施工用安全升降梯的制作方法

本实用新型涉及房屋建筑施工技术领域，具体为一种用于房屋建筑施工用安全升降梯。

背景技术：

在房屋建设过程中，由于低楼层之间经常需要运输建筑材料，以及在低楼层房屋拆迁过程中需要将工人举起，因而需要使用到移动式升降梯，移动式升降梯是建筑施工中常见的一种在低楼层间替代电梯进行货物输送或举升的设备。

现有的移动式升降梯在一些方面还存在着一些缺点，需要进一步的改进，现有的移动式升降梯在使用过程中由于升降组件容易发生晃动，导致顶部的人或货物容易摔下，从而造成人员伤亡以及财产损失。

技术实现要素：

(一)解决的技术问题

为了解决现有技术的上述问题，本实用新型提供一种用于房屋建筑施工用安全升降梯。

(二)技术方案

为了达到上述目的，本实用新型采用的主要技术方案包括：

一种用于房屋建筑施工用安全升降梯，包括底座，所述底座顶部的左右两侧均固定连接有连接板，两个所述连接板相对的一侧均镶嵌有轴承，两个所述轴承的内圈均固定套接有螺纹杆，所述螺纹杆表面的左右两侧均螺纹连接有第一连接座，所述第一连接座的底部固定连接有连接块，所述连接块远离第一连接座的一端设置有滚珠，所述底座的顶部开设有球槽，且所述滚珠的底部与球槽内壁底部搭接，所述第一连接座的顶端通过转轴铰接有升降架，所述螺纹杆表面的右侧固定套接有从动齿轮，所述底座顶部的右侧且位于连接板的后侧固定连接有驱动电机，所述驱动电机的输出轴固定套接有主动齿轮，且所述主动齿轮与从动齿轮相互啮合；

所述底座顶部的四个边角处固定连接有第一伸缩杆，所述第一伸缩杆远离底座的一端固定连接有支撑板，且四个所述支撑板之间固定连接有防护架，所述防护架的底部固定连接有支撑平台，所述支撑平台的左右两侧均固定连接有连接杆，所述连接杆远离支撑平台的一端固定连接有套环，且所述套环套接在第一伸缩杆的表面，所述支撑平台的底部开设有滑槽，所述滑槽的内部对称设置有两个滑板，且两个所述滑板均在滑槽的内部滑动，所述滑板的底部固定连接有第二连接座，所述第二连接座远离滑板的一端通过转轴与升降架铰接，所述支撑平台底部的左右两侧均固定连接有固定板，且所述固定板与第二连接座之间固定连接有第二伸缩杆。

优选的，所述连接块的底部开设有滚珠槽，所述滚珠设置在滚珠槽的内部，且所述滚珠在滚珠槽的内部滚动。

优选的，所述底座的底部固定安装有四个移动车轮，且四个所述移动车轮分别位于底座底部的四个边角处。

优选的，所述底座的顶部固定连接有安装座，且所述底座通过安装座与驱动电机固定连接。

优选的，所述第二伸缩杆的表面固定套接有两个卡环，两个所述卡环之间固定连接有复位弹簧，且所述复位弹簧套接在第二伸缩杆的表面。

优选的，所述螺纹杆的表面等距离固定套接有三个挡环，且所述螺纹杆在三个挡环之间的部分螺纹方向相反。

(三)有益效果

本实用新型提供了一种用于房屋建筑施工用安全升降梯。具备以下有益效果：

(1)、该用于房屋建筑施工用安全升降梯，通过设置连接板、轴承、螺纹杆、第一连接座、连接块、滚珠、球槽、升降架、从动齿轮、驱动电机、主动齿轮、第一伸缩杆、支撑板、防护架、支撑平台、连接杆和套环，通过驱动电机的正反转带动主动齿轮一起正反转，由于主动齿轮与从动齿轮相互啮合，因此主动齿轮的正反转带动从动齿轮一起正反转，由于从动齿轮固定套接在螺纹杆的表面，因此从动齿轮的正反转带动螺纹杆一起正反转，由于两个第一连接座与螺纹杆螺纹连接，并且第一连接座通过滚珠在球槽内只能左右移动，因此螺纹杆的正反转带动两个第一连接座相互靠近或相互远离，通过两个第一连接座相互靠近，使得升降架高度增加，从而使支撑平台向上举升，同时通过两个第一连接座相互远离，使得升降架高度减小，从而使支撑平台向下移动，同时支撑平台通过套环只能沿着第一伸缩杆做上下移动，并且防护架通过支撑板与第一伸缩杆固定连接，因此支撑平台上下移动时收到四个第一伸缩杆的限定，避免支撑平台上下移动时出现晃动的状况，从而避免出现人或货物摔下而造成人员伤亡以及财产损失的现象。

(2)、该用于房屋建筑施工用安全升降梯，通过设置滑槽、滑板、第二连接座、固定板、第二伸缩杆、卡环、复位弹簧和挡环，当两个第一连接座相互靠近或相互远离时，通过升降架的作用，以及第二连接座通过滑板和滑槽之间的滑动作用，两个第二连接座同时进行相互靠近或相互远离，同时两个第二伸缩杆和复位弹簧对两个第二连接座起到支撑和限位的作用，从而使整个升降梯达到升降的作用。

附图说明

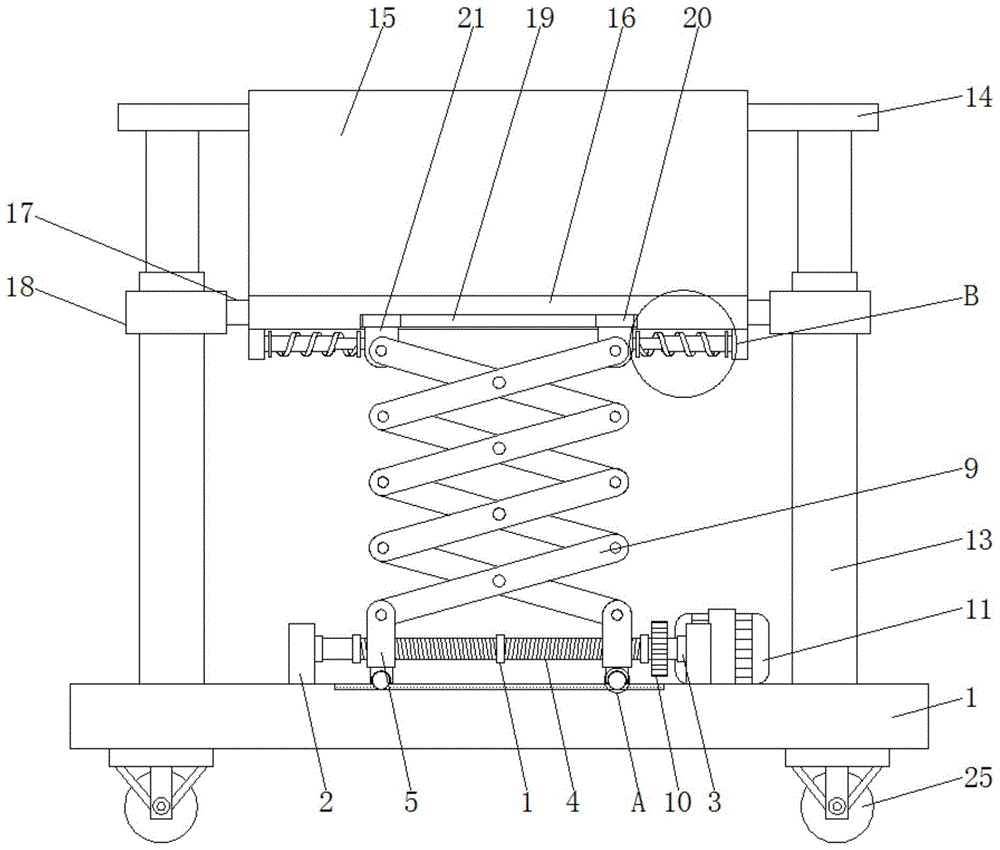

图1为本实用新型结构示意图；

图2为本实用新型驱动电机的俯视图；

图3为本实用新型图1中a处的放大图；

图4为本实用新型图1中b处的放大图；

图5为本实用新型支撑平台的侧视剖面图。

【附图标记说明】

图中：1底座、2连接板、3轴承、4螺纹杆、5第一连接座、6连接块、7滚珠、8球槽、9升降架、10从动齿轮、11驱动电机、12主动齿轮、13第一伸缩杆、14支撑板、15防护架、16支撑平台、17连接杆、18套环、19滑槽、20滑板、21第二连接座、22固定板、23第二伸缩杆、24滚珠槽、25移动车轮、26卡环、27复位弹簧、28挡环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-5所示，本实用新型提供一种技术方案：一种用于房屋建筑施工用安全升降梯，包括底座1，底座1的底部固定安装有四个移动车轮25，且四个移动车轮25分别位于底座1底部的四个边角处，底座1顶部的左右两侧均固定连接有连接板2，两个连接板2相对的一侧均镶嵌有轴承3，两个轴承3的内圈均固定套接有螺纹杆4，螺纹杆4的表面等距离固定套接有三个挡环28，且螺纹杆4在三个挡环28之间的部分螺纹方向相反，螺纹杆4表面的左右两侧均螺纹连接有第一连接座5，第一连接座5的底部固定连接有连接块6，连接块6远离第一连接座5的一端设置有滚珠7，连接块6的底部开设有滚珠槽24，滚珠7设置在滚珠槽24的内部，且滚珠7在滚珠槽24的内部滚动，底座1的顶部开设有球槽8，且滚珠7的底部与球槽8内壁底部搭接，第一连接座5的顶端通过转轴铰接有升降架9，螺纹杆4表面的右侧固定套接有从动齿轮10，底座1顶部的右侧且位于连接板2的后侧固定连接有驱动电机11，底座1的顶部固定连接有安装座，且底座1通过安装座与驱动电机11固定连接，驱动电机11的输出轴固定套接有主动齿轮12，且主动齿轮12与从动齿轮10相互啮合；

底座1顶部的四个边角处固定连接有第一伸缩杆13，第一伸缩杆13远离底座1的一端固定连接有支撑板14，且四个支撑板14之间固定连接有防护架15，防护架15的底部固定连接有支撑平台16，支撑平台16的左右两侧均固定连接有连接杆17，连接杆17远离支撑平台16的一端固定连接有套环18，且套环18套接在第一伸缩杆13的表面，通过设置连接板2、轴承3、螺纹杆4、第一连接座5、连接块6、滚珠7、球槽8、升降架9、从动齿轮10、驱动电机11、主动齿轮12、第一伸缩杆13、支撑板14、防护架15、支撑平台16、连接杆17和套环18，通过驱动电机11的正反转带动主动齿轮12一起正反转，由于主动齿轮12与从动齿轮10相互啮合，因此主动齿轮12的正反转带动从动齿轮10一起正反转，由于从动齿轮10固定套接在螺纹杆4的表面，因此从动齿轮10的正反转带动螺纹杆4一起正反转，由于两个第一连接座5与螺纹杆4螺纹连接，并且第一连接座5通过滚珠7在球槽8内只能左右移动，因此螺纹杆4的正反转带动两个第一连接座5相互靠近或相互远离，通过两个第一连接座5相互靠近，使得升降架9高度增加，从而使支撑平台16向上举升，同时通过两个第一连接座5相互远离，使得升降架9高度减小，从而使支撑平台16向下移动，同时支撑平台16通过套环18只能沿着第一伸缩杆13做上下移动，并且防护架15通过支撑板14与第一伸缩杆13固定连接，因此支撑平台16上下移动时收到四个第一伸缩杆13的限定，避免支撑平台13上下移动时出现晃动的状况，从而避免出现人或货物摔下而造成人员伤亡以及财产损失的现象，支撑平台16的底部开设有滑槽19，滑槽19的内部对称设置有两个滑板20，且两个滑板20均在滑槽19的内部滑动，滑板20的底部固定连接有第二连接座21，第二连接座21远离滑板20的一端通过转轴与升降架9铰接，支撑平台16底部的左右两侧均固定连接有固定板22，且固定板22与第二连接座21之间固定连接有第二伸缩杆23，第二伸缩杆23的表面固定套接有两个卡环26，两个卡环26之间固定连接有复位弹簧27，且复位弹簧27套接在第二伸缩杆23的表面，通过设置滑槽19、滑板20、第二连接座21、固定板22、第二伸缩杆23、卡环26、复位弹簧27和挡环28，当两个第一连接座5相互靠近或相互远离时，通过升降架9的作用，以及第二连接座21通过滑板20和滑槽19之间的滑动作用，两个第二连接座21同时进行相互靠近或相互远离，同时两个第二伸缩杆23和复位弹簧27对两个第二连接座21起到支撑和限位的作用，从而使整个升降梯达到升降的作用。

工作原理：通过驱动电机11的正反转带动主动齿轮12一起正反转，由于主动齿轮12与从动齿轮10相互啮合，因此主动齿轮12的正反转带动从动齿轮10一起正反转，由于从动齿轮10固定套接在螺纹杆4的表面，因此从动齿轮10的正反转带动螺纹杆4一起正反转，由于两个第一连接座5与螺纹杆4螺纹连接，并且第一连接座5通过滚珠7在球槽8内只能左右移动，因此螺纹杆4的正反转带动两个第一连接座5相互靠近或相互远离，通过两个第一连接座5相互靠近，使得升降架9高度增加，从而使支撑平台16向上举升，同时通过两个第一连接座5相互远离，使得升降架9高度减小，从而使支撑平台16向下移动，同时支撑平台16通过套环18只能沿着第一伸缩杆13做上下移动，并且防护架15通过支撑板14与第一伸缩杆13固定连接，因此支撑平台16上下移动时收到四个第一伸缩杆13的限定，避免支撑平台13上下移动时出现晃动的状况，从而避免出现人或货物摔下而造成人员伤亡以及财产损失的现象，同时当两个第一连接座5相互靠近或相互远离时，通过升降架9的作用，以及第二连接座21通过滑板20和滑槽19之间的滑动作用，两个第二连接座21同时进行相互靠近或相互远离，同时两个第二伸缩杆23和复位弹簧27对两个第二连接座21起到支撑和限位的作用，从而使整个升降梯达到升降的作用。

综上可得，该用于房屋建筑施工用安全升降梯，通过设置连接板2、轴承3、螺纹杆4、第一连接座5、连接块6、滚珠7、球槽8、升降架9、从动齿轮10、驱动电机11、主动齿轮12、第一伸缩杆13、支撑板14、防护架15、支撑平台16、连接杆17和套环18，通过驱动电机11的正反转带动主动齿轮12一起正反转，由于主动齿轮12与从动齿轮10相互啮合，因此主动齿轮12的正反转带动从动齿轮10一起正反转，由于从动齿轮10固定套接在螺纹杆4的表面，因此从动齿轮10的正反转带动螺纹杆4一起正反转，由于两个第一连接座5与螺纹杆4螺纹连接，并且第一连接座5通过滚珠7在球槽8内只能左右移动，因此螺纹杆4的正反转带动两个第一连接座5相互靠近或相互远离，通过两个第一连接座5相互靠近，使得升降架9高度增加，从而使支撑平台16向上举升，同时通过两个第一连接座5相互远离，使得升降架9高度减小，从而使支撑平台16向下移动，同时支撑平台16通过套环18只能沿着第一伸缩杆13做上下移动，并且防护架15通过支撑板14与第一伸缩杆13固定连接，因此支撑平台16上下移动时收到四个第一伸缩杆13的限定，避免支撑平台13上下移动时出现晃动的状况，从而避免出现人或货物摔下而造成人员伤亡以及财产损失的现象。

同时，通过设置滑槽19、滑板20、第二连接座21、固定板22、第二伸缩杆23、卡环26、复位弹簧27和挡环28，当两个第一连接座5相互靠近或相互远离时，通过升降架9的作用，以及第二连接座21通过滑板20和滑槽19之间的滑动作用，两个第二连接座21同时进行相互靠近或相互远离，同时两个第二伸缩杆23和复位弹簧27对两个第二连接座21起到支撑和限位的作用，从而使整个升降梯达到升降的作用。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
