一种三维全吸式吸烟腔的油烟机的制作方法

本实用新型属于吸油烟机技术领域，具体涉及一种三维全吸式吸烟腔的油烟机。

背景技术：

目前市场上的吸油烟机主要分顶吸式和侧吸式，但大多存在如下问题：

（1）顶吸式油烟机烹饪空间范围小，做饭时存在压抑感，会有碰头事件发生，并且顶吸式油烟机吸烟效果不好，还会有大量的油烟外溢。

（2）侧吸式油烟机的吸烟口是斜向设置在灶台上方，不会有碰头事件发生，烹饪空间范围大，但是侧吸烟机离灶具很近，噪音大。除此，由于侧吸烟机工作面距离烹饪区很近，过近的抽吸可能造成局部氧气供应稀薄，就会使得煤气或天然气燃烧不充分，增加用户的用气量。

同时，由于侧吸式烟机距离炉灶火头和烹饪区域很近，而且从墙立面延伸出来距离比较大，所以大体积或很高的烹饪用具用起来就比较不方便，比如蒸笼、蒸锅，几乎会直接碰到烟机的进风口。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，提供一种三维全吸式吸烟腔的油烟机，以解决现有技术吸烟效率低和实用性差的问题。

为达到上述发明目的，本实用新型采取的技术方案是：

提供一种三维全吸式吸烟腔的油烟机，包括油烟机主体，设置于油烟机主体上相互连通的上吸烟腔、左吸烟腔和右吸烟腔；上吸烟腔、左吸烟腔和右吸烟腔同侧分别设有上吸烟口、左吸烟口和右吸烟口；上吸烟口、左吸烟口和右吸烟口三处位置构成三维立体式吸烟口结构。

优选地，上吸烟腔、左吸烟腔和右吸烟腔同侧还设有与上吸烟腔、左吸烟腔和右吸烟腔相连的导烟板。

优选地，上吸烟口、左吸烟口和右吸烟口均卡接在油烟机主体上。

本实用新型提供的三维全吸式吸烟腔的油烟机，具有以下有益效果：

（1）吸烟效果佳：设有相互连通的上吸烟腔、左吸烟腔和右吸烟腔；上吸烟腔、左吸烟腔和右吸烟腔同侧分别设有上吸烟口、左吸烟口和右吸烟口。

上吸烟口、左吸烟口和右吸烟口三处位置构成三维立体式吸烟口结构，三个吸烟口的同一侧面设置导烟板，整个区间形成负压，在吸收油烟时，气体流通更流畅，噪音更低，具有更佳的吸油烟效果。

（2）清洗方便：上吸烟口、左吸烟口和右吸烟口均卡接在油烟机主体上，其中集油槽设置在吸烟口对应位置下方，在吸油时，油滴将附着在吸油烟口上，随之流进吸烟口位置下的集油槽中。

每次清洗油烟机时，不需工具，只需将吸烟口拆卸下来，进行清洗即可，便于拆卸的同时也便于清洗。

（3）本三维全吸式吸烟腔的油烟机，吸油烟效果佳，噪音低，便于拆卸，便于清洗，具有很强的实用性和推广性。

附图说明

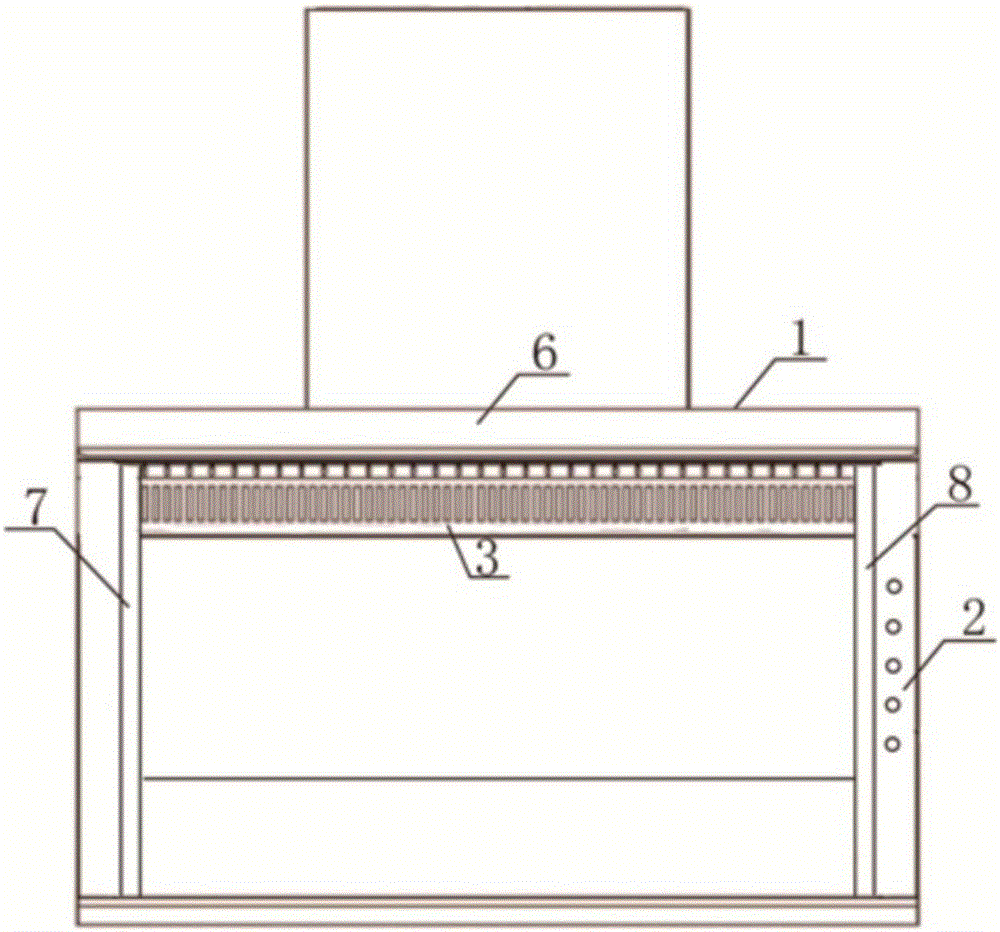

图1为三维全吸式吸烟腔的油烟机的主视图。

图2为三维全吸式吸烟腔的油烟机的局部左视图。

其中， 1、油烟机主体；2、导烟板；3、上吸烟口；4、左吸烟口；5、右吸烟口；6、上吸烟腔；7、左吸烟腔；8、右吸烟腔。

具体实施方式

下面结合附图对本实用新型的技术方案的实施方式进行详细地说明：

根据本申请的一个实施例，如图1和图2所示，本方案的三维全吸式吸烟腔的油烟机包括油烟机主体1，设置于油烟机主体1上相互连通的上吸烟腔6、左吸烟腔7和右吸烟腔8，上吸烟腔6、左吸烟腔7和右吸烟腔8同侧分别设有上吸烟口3、左吸烟口4和右吸烟口5，上吸烟口3、左吸烟口4和右吸烟口5三处位置构成三维立体式吸烟口结构。

相互连通的上吸烟腔6、左吸烟腔7和右吸烟腔8，配合上吸烟口3、左吸烟口4和右吸烟口5的使用，使得油烟吸附效果更佳，同时油烟流通也更顺畅。

上吸烟腔3、左吸烟腔4和右吸烟腔5同侧还设有与上吸烟腔3、左吸烟腔4和右吸烟腔5相连的导烟板2。

上吸烟口3、左吸烟口4和右吸烟口5均卡接在油烟机主体1上，便于拆卸及后期的清洗。

具体过程：用户在使用本三维全吸式吸烟腔的油烟机时，由于上吸烟口3、左吸烟口4和右吸烟口5三处位置构成三维立体式吸烟口结构，三个吸烟口的同一侧面设置的导烟板2使得整个区间形成负压，配合上吸烟腔6、左吸烟腔7和右吸烟腔8共同使用，使得在吸收油烟时，气体吸附流畅，噪音更低。

油烟从吸烟口进入，油烟中的油滴等杂质附着在吸烟口，随之流入对应位置下方的集油槽中。

后期清洗油烟机时，不需任何工具，手动操作将三个吸烟口从油烟机主体1上拆卸下来，清洗其中的污垢、油滴和杂质即可。

本实用新型吸油烟效果佳，噪音低，便于拆卸，便于清洗，具有很强的实用性和推广性。

虽然结合附图对实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可做出的各种修改和变形仍属本专利的保护范围。
