一种有机肥烘干机的制作方法

本发明是一种有机肥烘干机，属于烘干机领域。

背景技术：

鸡粪、牛粪中含有丰富的营养成份和微量元素，是很好的有机肥料。开发鸡粪、牛粪作复合有机肥料，不仅能变废为宝，而且减少环境污染，防止疫病蔓延，具有较好的经济效益和社会效益。

现有技术公开了申请号为：201520792040.4的一种烘干机，包括烘干机箱体及设置在烘干机箱体中部的加热腔体，在所述的加热腔体中部设置有电加热器，在所述的加热腔体外部与所述的烘干机箱体内壁之间设置有叶片结构，所述的叶片结构呈螺旋状固定在所述的加热腔体外壁上，所述的叶片结构与所述的烘干机箱体内壁之间形成螺旋状烘干通道；所述的烘干机箱体包括内层壳体和外层壳体，所述的内层壳体和外层壳体之间形成空气流通空腔，在所述的外层壳体上下两端分别设置有阀门，位于下部的阀门上连接有鼓风机，该发明通过采用中间加热烘干的方式，能够更加充分利用热量，同时采用螺旋状烘干通道，能够有助于延长物料与加热腔体之间的热量交换时间，提高烘干效率，但是该发明筒盖不容易开启，不方便查看有机肥料的烘干效果，烘干效果不好。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种有机肥烘干机，以解决筒盖不容易开启，不方便查看有机肥料的烘干效果，烘干效果不好的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种有机肥烘干机，其结构包括湿物料进口、进料斗、螺旋输送机、电机、螺旋形干燥转筒、除尘器、引风机、出料口、供热装置，所述的湿物料进口设于进料斗的顶部，所述的进料斗安装在螺旋输送机的左端，所述的进料斗和螺旋输送机通过螺纹连接，所述的螺旋输送机和供热装置并联安装在螺旋形干燥转筒的左端，所述的螺旋输送机、供热装置与螺旋形干燥转筒连通，所述的螺旋形干燥转筒的下方设有电机，所述的电机与螺旋形干燥转筒通过转轴连接，所述的除尘器设于螺旋形干燥转筒的右端，所述的螺旋形干燥转筒与设于引风机左端的除尘器机械连接，所述的引风机通过橡胶软管与除尘器连接，所述的出料口设于螺旋形干燥转筒的下方，所述的螺旋输送机与出料口连接；

所述的螺旋形干燥转筒设有开盖机构、前辊圈、筒体、后辊圈、齿轮、托轮装置、抄板，所述的前辊圈和后辊圈安装在筒体左右两端，所述的抄板设有两个以上，所述的抄板安装在筒体内壁并呈螺旋状排列，所述的筒体的底部设有托轮装置，所述的托轮装置设有滚轮、凹槽、方形底座，所述的凹槽固定设在方形底座的中间，所述的滚轮设有两个并且分别安装在方形底座上方左右两端，所述的滚轮和筒体的外表面连接，所述的开盖机构设于筒体的右端；

所述的开盖机构由方向盘、旋转杆、固定横杆、筒盖、活动连接扣组成，所述的方向盘固定安装在旋转杆的一端，所述的旋转杆贯穿固定横杆的穿孔与筒盖连接，所述的筒盖与筒体通过活动连接扣连接，所述的固定横杆与筒体相配合。

进一步地，所述的固定横杆的长度与筒体的直径等同。

进一步地，所述的螺旋形干燥转筒为圆柱体。

进一步地，所述的供热装置设有热风管道、热风供暖炉。

进一步地，所述的热风供暖炉右侧的热风管道与螺旋形干燥转筒连通。

进一步地，所述的进料斗为漏斗形状。

进一步地，所述的方向盘设有波浪螺纹，方便抓取。

本发明的有益效果：设有方向盘、旋转杆、固定横杆，利用方向盘转出筒盖，可以方便查看有机肥料的烘干情况，由于抄板成螺旋形状排列，当螺旋形干燥转筒转动起来时，会打散湿物料结块，增加热风与湿物料的接触面积，提高烘干效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

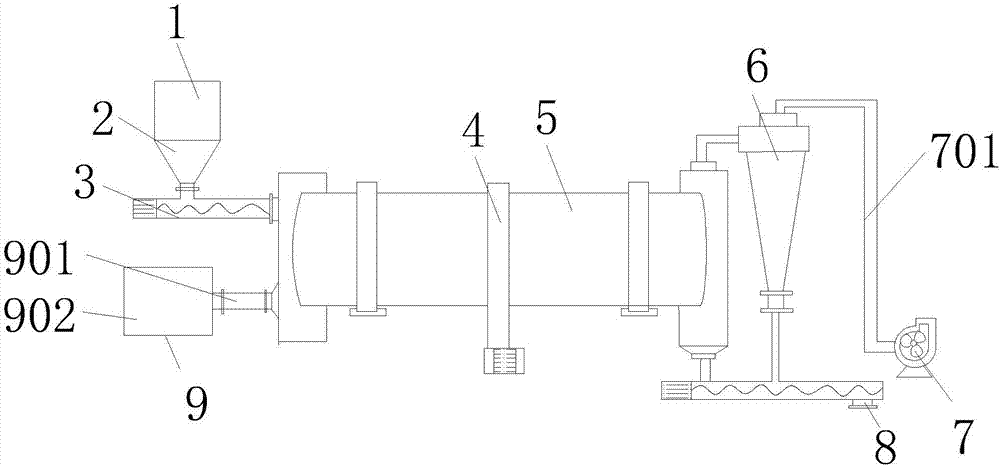

图1为本发明一种有机肥烘干机的结构示意图。

图2为本发明一种有机肥烘干机的原理示意图。

图3为本发明一种有机肥烘干机的开盖机构结构示意图。

图中：湿物料进口-1、进料斗-2、螺旋输送机-3、电机-4、螺旋形干燥转筒-5、除尘器-6、引风机-7、出料口-8、供热装置-9、开盖机构-501、前辊圈-502、筒体-503、后辊圈-504、齿轮-505、托轮装置-506、方向盘-5011、旋转杆-5012、固定横杆-5012、筒盖-5014、活动连接扣-5015、热风管道-901、热风供暖炉-902。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1、图2与图3，本发明提供一种有机肥烘干机：其结构包括湿物料进口1、进料斗2、螺旋输送机3、电机4、螺旋形干燥转筒5、除尘器6、引风机7、出料口8、供热装置9，所述的湿物料进口1设于进料斗2的顶部，所述的进料斗2安装在螺旋输送机3的左端，所述的进料斗2和螺旋输送机3通过螺纹连接，所述的螺旋输送机3和供热装置9并联安装在螺旋形干燥转筒5的左端，所述的螺旋输送机3、供热装置9与螺旋形干燥转筒5连通，所述的螺旋形干燥转筒5的下方设有电机，所述的电机4与螺旋形干燥转筒5通过转轴连接，所述的除尘器6设于螺旋形干燥转筒5的右端，所述的螺旋形干燥转筒5与设于引风机7左端的除尘器6机械连接，所述的引风机7通过橡胶软管701与除尘器6连接，所述的出料口8设于螺旋形干燥转筒5的下方，所述的螺旋输送机3与出料口8连接；

所述的螺旋形干燥转筒5设有开盖机构501、前辊圈502、筒体503、后辊圈504、齿轮505、托轮装置506、抄板，所述的前辊圈502和后辊圈504安装在筒体503左右两端，所述的抄板设有两个以上，所述的抄板安装在筒体503内壁并呈螺旋状排列，所述的筒体503的底部设有托轮装置506，所述的托轮装置506设有滚轮5061、凹槽5062、方形底座5063，所述的凹槽5062固定设在方形底座5063的中间，所述的滚轮5061设有两个并且分别安装在方形底座5063上方左右两端，所述的滚轮5061和筒体503的外表面连接，所述的开盖机构501设于筒体503的右端；

所述的开盖机构501由方向盘5011、旋转杆5012、固定横杆5012、筒盖5014、活动连接扣5015组成，所述的方向盘5011固定安装在旋转杆5012的一端，所述的旋转杆5012贯穿固定横杆5012的穿孔与筒盖5014连接，所述的筒盖5014与筒体503通过活动连接扣5015连接，所述的固定横杆5012与筒体503相配合，所述的固定横杆5012的长度与筒体503的直径等同，所述的螺旋形干燥转筒5为圆柱体，所述的供热装置9设有热风管道901、热风供暖炉902，所述的热风供暖炉902右侧的热风管道901与螺旋形干燥转筒5连通，所述的进料斗2为漏斗形状，所述的方向盘5011设有波浪螺纹，方便抓取。

湿物料从湿物料进口1进入进料斗2，螺旋输送机3将物料输送到螺旋形干燥转筒5，筒体503略带倾斜并能回转的圆筒体，物料进入圆筒内部时，与通过筒内的热风成顺流接触而被干燥，干燥后产品从另一端下部出料，在干燥过程中，物料借助于螺旋形干燥转筒5的缓慢转动，在重力作用下从高的一端向较低一端移动，筒体内壁上装有抄板，它不断把物料抄起又洒下，使物料的热接触面大大增强，提高了干燥速率并促使物料向前移动，热空气干燥物料后，通过除尘器6收集其狭带的粉尘后排空。

本发明所述的引风机7是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。

本发明的湿物料进口1、进料斗2、螺旋输送机3、电机4、螺旋形干燥转筒5、除尘器6、引风机7、出料口8、供热装置9、开盖机构501、前辊圈502、筒体503、后辊圈504、齿轮505、托轮装置506、方向盘5011、旋转杆5012、固定横杆5012、筒盖5014、活动连接扣5015、热风管道901、热风供暖炉902部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决的问题是筒盖不容易开启，不方便查看有机肥料的烘干效果，烘干效果不好，本发明通过上述部件的互相组合，设有方向盘5011、旋转杆5012、固定横杆5012，利用方向盘转出筒盖，可以方便查看有机肥料的烘干情况，由于抄板成螺旋形状排列，当螺旋形干燥转筒5转动起来时，会打散湿物料结块，增加热风与湿物料的接触面积，提高烘干效果，具体如下所述：

所述的前辊圈502和后辊圈504安装在筒体503左右两端，所述的抄板设有两个以上，所述的抄板安装在筒体503内壁并呈螺旋状排列，所述的筒体503的底部设有托轮装置506，所述的托轮装置506设有滚轮5061、凹槽5062、方形底座5063，所述的凹槽5062固定设在方形底座5063的中间，所述的滚轮5061设有两个并且分别安装在方形底座5063上方左右两端，所述的滚轮5061和筒体503的外表面连接，所述的开盖机构501设于筒体503的右端；所述的方向盘5011固定安装在旋转杆5012的一端，所述的旋转杆5012贯穿固定横杆5012的穿孔与筒盖5014连接，所述的筒盖5014与筒体503通过活动连接扣5015连接，所述的固定横杆5012与筒体503相配合。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
