一种方便组装的太阳能钢管支架的制作方法

本实用新型涉及太阳能技术领域，具体为一种方便组装的太阳能钢管支架。

背景技术：

太阳能是由太阳内部氢原子发生氢氦聚变释放出巨大核能而产生的，来自太阳的辐射能量，人类所需能量的绝大部分都直接或间接地来自太阳，植物通过光合作用释放氧气、吸收二氧化碳，并把太阳能转变成化学能在植物体内贮存下来。

太阳能在现代一般用作发电或者为热水器提供能源，但现有太阳能钢管支架的横板是通过螺栓固定安装在竖板的表面，安装效率较低，同时无法对斜板进行定位，一定程度的降低了太阳能钢管支架的组装效率。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种方便组装的太阳能钢管支架，具备了便于对横板进行安装固定的优点，解决了现有太阳能钢管支架的横板是通过螺栓固定安装在竖板的表面，安装效率较低，同时无法对斜板进行定位的问题。

（二）技术方案

为实现上述的目的，本实用新型提供如下技术方案：一种方便组装的太阳能钢管支架，包括支撑套，所述支撑套的右侧固定安装有垫板，所述支撑套底部左侧的前端与后端均固定安装有竖向板，所述竖向板表面的底部固定连接有固定套，所述固定套的右侧通过销杆铰接有斜向板，所述斜向板底部的左侧固定连接有定位板，所述定位板的左侧与固定套的表面接触，所述支撑套的底部设置有位于竖向板右侧的横向板，所述斜向板的右端通过螺栓固定安装在垫板的左侧。

优选的，所述横向板底部的前侧与后侧均设置有固定机构，所述固定机构包括凹形套、挡板和加强板，所述凹形套固定连接在横向板底部的前侧与后侧，所述挡板固定连接在凹形套左侧的前端与后端，所述加强板固定连接在挡板远离竖向板的一侧，所述加强板的右端固定连接在横向板的表面。

优选的，所述凹形套右侧的底部设置有限位机构，所述限位机构包括限位槽、卡杆和弹性垫，所述限位槽开设在凹形套右侧底部的前端与后端，所述卡杆通过连接板固定连接在定位板的底部，所述卡杆的前端与后端均穿过限位槽并延伸至凹形套的外侧，所述弹性垫固定连接在限位槽的内部，所述卡杆的表面与弹性垫的表面接触。

优选的，所述凹形套内壁的前侧与后侧均固定连接有滑块，所述固定套正面与背面的右侧均开设有滑槽，所述滑块滑动连接在滑槽的内部。

优选的，所述竖向板的表面固定连接有双口套，所述双口套套接在凹形套的表面。

优选的，所述横向板表面的形状为凸形，所述固定套的正面和背面与斜向板的正面和背面均滑动连接在凹形套的内部。

（三）有益效果

与现有技术相比，本实用新型提供了一种方便组装的太阳能钢管支架，具备以下有益效果：

1、该方便组装的太阳能钢管支架，由横向板通过固定机构对竖向板进行支撑和限位，再由斜向板通过限位机构对凹形套和横向板进行固定，最后由定位板通过固定套对斜向板进行角度定位，从而具备了便于对横板进行安装固定的优点，解决了现有太阳能钢管支架的横板是通过螺栓固定安装在竖板的表面，安装效率较低，同时无法对斜板进行定位的问题，一定程度的提高了太阳能钢管支架的组装效率。

2、该方便组装的太阳能钢管支架，通过设置加强板，能够对挡板进行支撑，增加了挡板与横向板之间的接触面积，避免了挡板与凹形套的连接处容易损坏的现象，通过设置弹性垫，能够对卡杆进行防护，避免了卡杆与限位槽的内壁出现碰撞的现象，同时提高了卡杆对凹形套的压紧效果，通过设置滑块和滑槽，能够对凹形套进行限位，避免了凹形套在使用时出现晃动的现象，提高了凹形套的稳定性，通过设置双口套，能够增加凹形套与竖向板的接触面积，避免了滑块与凹形套的连接处容易损坏的现象，通过将横向板表面的形状设置为凸形，能够提高横向板对竖向板的支撑强度，避免了横向板容易出现形变的现象。

附图说明

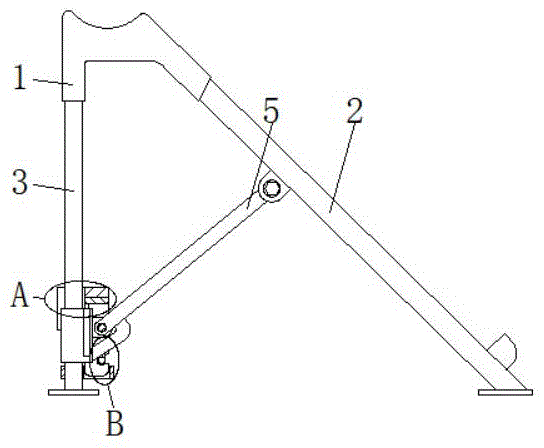

图1为本实用新型结构示意图；

图2为本实用新型结构挡板的左视示意图；

图3为本实用新型图1中a处放大结构图；

图4为本实用新型图1中b处放大结构图。

图中：1支撑套、2垫板、3竖向板、4固定套、5斜向板、6定位板、7横向板、8固定机构、81凹形套、82挡板、83加强板、9限位机构、91限位槽、92卡杆、93弹性垫、10滑块、11滑槽、12双口套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种方便组装的太阳能钢管支架，包括支撑套1，支撑套1的右侧固定安装有垫板2，支撑套1底部左侧的前端与后端均固定安装有竖向板3，竖向板3表面的底部固定连接有固定套4，固定套4的右侧通过销杆铰接有斜向板5，斜向板5底部的左侧固定连接有定位板6，定位板6的左侧与固定套4的表面接触，支撑套1的底部设置有位于竖向板3右侧的横向板7，横向板7底部的前侧与后侧均设置有固定机构8，固定机构8包括凹形套81、挡板82和加强板83，凹形套81固定连接在横向板7底部的前侧与后侧，挡板82固定连接在凹形套81左侧的前端与后端，加强板83固定连接在挡板82远离竖向板3的一侧，加强板83的右端固定连接在横向板7的表面，通过设置加强板83，能够对挡板82进行支撑，增加了挡板82与横向板7之间的接触面积，避免了挡板82与凹形套81的连接处容易损坏的现象，凹形套81右侧的底部设置有限位机构9，限位机构9包括限位槽91、卡杆92和弹性垫93，限位槽91开设在凹形套81右侧底部的前端与后端，卡杆92通过连接板固定连接在定位板6的底部，卡杆92的前端与后端均穿过限位槽91并延伸至凹形套81的外侧，弹性垫93固定连接在限位槽91的内部，卡杆92的表面与弹性垫93的表面接触，通过设置弹性垫93，能够对卡杆92进行防护，避免了卡杆92与限位槽91的内壁出现碰撞的现象，同时提高了卡杆92对凹形套81的压紧效果，凹形套81内壁的前侧与后侧均固定连接有滑块10，固定套4正面与背面的右侧均开设有滑槽11，滑块10滑动连接在滑槽11的内部，通过设置滑块10和滑槽11，能够对凹形套81进行限位，避免了凹形套81在使用时出现晃动的现象，提高了凹形套81的稳定性，竖向板3的表面固定连接有双口套12，双口套12套接在凹形套81的表面，通过设置双口套12，能够增加凹形套81与竖向板3的接触面积，避免了滑块10与凹形套81的连接处容易损坏的现象，横向板7表面的形状为凸形，固定套4的正面和背面与斜向板5的正面和背面均滑动连接在凹形套81的内部，通过将横向板7表面的形状设置为凸形，能够提高横向板7对竖向板3的支撑强度，避免了横向板7容易出现形变的现象斜向板5的右端通过螺栓固定安装在垫板2的左侧。

在使用时，使用者首先将竖向板3安装在支撑套1的底部，然后向下推动横向板7并转动斜向板5，横向板7带动凹形套81套接固定套4的表面，同时滑块10会卡入滑槽11的内部对凹形套81进行限位，当凹形套81内壁的顶部与固定套4的顶部接触时，可继续转动斜向板5，斜向板5带动定位板6转动，定位板6则会带动卡杆92卡入限位槽91的内部对弹性垫93进行压紧，使弹性垫93对凹形套81和横向板7进行固定，同时定位板6这时会与固定套4的表面接触对斜向板5进行定位，从而达到便于对横板进行安装固定的效果。

综上所述，该方便组装的太阳能钢管支架，由横向板7通过固定机构8对竖向板3进行支撑和限位，再由斜向板5通过限位机构9对凹形套81和横向板7进行固定，最后由定位板6通过固定套4对斜向板5进行角度定位，从而具备了便于对横板进行安装固定的优点，解决了现有太阳能钢管支架的横板是通过螺栓固定安装在竖板的表面，安装效率较低，同时无法对斜板进行定位的问题，一定程度的提高了太阳能钢管支架的组装效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
