冰箱的制作方法

本实用新型涉及制冷设备领域，具体而言，涉及一种冰箱。

背景技术：

现有的冰箱功能单一，只能对食品进行冷藏及冷冻，对冷冻后的食品，在需要食用时由于无法快速解冻，往往需要提前由冰箱中拿出在常温下进行解冻，非常地不便，无法满足人们快节奏的生活。

另外，冰箱在正常工作中，其压缩机会产生大量的热量，这部分热量一般被直接排放掉，造成了很大的能量浪费。

技术实现要素：

本实用新型的主要目的在于提供一种冰箱，以至少解决现有技术中的冰箱无法实现快速解冻从而使用不便的问题。

为了实现上述目的，根据本实用新型，提供了一种冰箱，包括散热结构，冰箱还包括：加热箱，冰箱的散热结构作为加热箱的热源。

进一步地，冰箱还包括：收纳盒，收容在加热箱内，收纳盒中具有物品容纳空间。

进一步地，收纳盒内的底部设置有储水海绵。

进一步地，储水海绵上设置有隔离件，隔离件具有透水孔。

进一步地，隔离件包括：底板，透水孔设置在底板上。

进一步地，隔离件还包括：围挡板，沿底板的边缘设置并与底板围合成物品容纳空间。

进一步地，围挡板上设置有向下弯折的挂耳，隔离件通过挂耳挂接在收纳盒的侧壁上。

进一步地，冰箱还包括：供水装置，与加热箱连通，用于向加热箱内供水。

进一步地，供水装置包括：输水管；喷水嘴，安装在输水管的出水口，喷水嘴位于加热箱的上部。

进一步地，冰箱还包括：光照装置，设置在加热箱内，用于向加热箱内提供光照。

进一步地，冰箱还包括：温控传感器，设置在加热箱内，用于检测加热箱内的温度；控制器，与温控传感器和散热结构均连接，用于获取温控传感器检测到的温度信息，将温度信息与预定温度进行比较，并根据比较结果控制散热结构的散热量。

进一步地，散热结构为冰箱的制冷系统中的散热器。

进一步地，加热箱位于冰箱的箱体内的底部。

应用本实用新型技术方案的冰箱，通过在冰箱中设置独立的加热箱，并将冰箱的散热结构作为加热箱的热源，从而能够利用冰箱工作过程中产生的热量将冷冻食品进行快速解冻，解决了现有技术中的冰箱无法实现快速解冻从而使用不便的问题，同时有效节约了能源。

除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照图，对本实用新型作进一步详细的说明。

附图说明

构成本实用新型的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

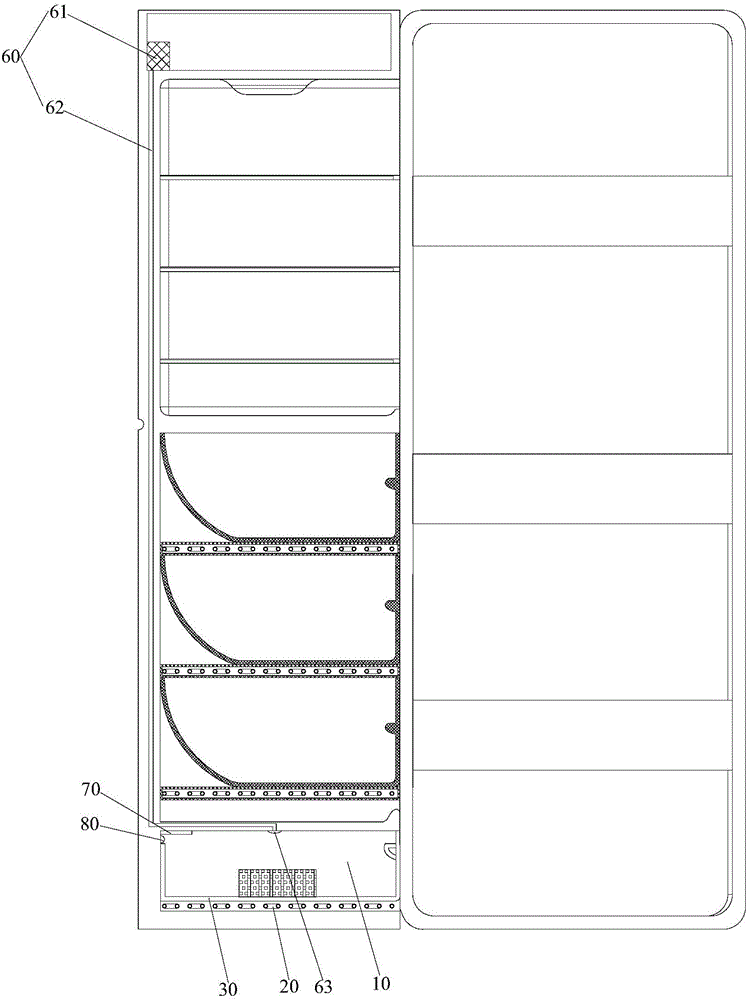

图1是根据本实用新型实施例可选的冰箱一种使用状态结构示意图；

图2是根据本实用新型实施例可选的冰箱另一种使用状态结构示意图；

图3是根据本实用新型实施例可选的冰箱的收纳盒的布置结构示意图；

图4是根据本实用新型实施例可选的冰箱的收纳盒中的隔离件的结构示意图；以及

图5是根据本实用新型实施例可选的冰箱的控制系统结构框图。

其中，上述附图包括以下附图标记：

10、加热箱；20、散热器；30、收纳盒；40、储水海绵；50、隔离件；51、透水孔；52、底板；53、围挡板；54、挂耳；60、供水装置；61、水泵；62、输水管；63、喷水嘴；70、光照装置；80、温控传感器；90、控制器。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

为了使本技术领域的人员更好地理解本实用新型方案，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分的实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。

根据本实用新型实施例的冰箱，包括散热结构，如图1和图2所示，冰箱还包括：加热箱10，冰箱的散热结构作为加热箱10的热源。

应用本实用新型技术方案的冰箱，通过在冰箱中设置独立的加热箱10，并将冰箱的散热结构作为加热箱10的热源，从而能够利用冰箱工作过程中产生的热量将冷冻食品进行快速解冻，解决了现有技术中的冰箱无法实现快速解冻从而使用不便的问题，同时有效节约了能源。

具体实施时，该散热结构为冰箱的制冷系统中的散热器20，如图1和图2所示，加热箱10位于冰箱的箱体内的底部，散热器20设置在加热箱10内的底部。

为了更加方便地放置和拿取待解冻的食品，如图1至图3所示，在加热箱10内还设置有抽屉式的收纳盒30，物品容纳空间设置在收纳盒30的盒腔内，从而在解冻食品时将待解冻的食品放入收纳盒30中，方便放置和拿取解冻食品。

本实用新型实施例的加热箱除了可以用于解冻食品之外，在加热箱10中加入一些其他的辅助装置还可以作为豆类植物的培养室。具体地，在收纳盒30的底部设置有储水海绵40，储水海绵40上设置有隔离件50，隔离件50具有透水孔51，将待培养的豆类植物放置在隔离件50上，豆类植物可以通过透水孔51吸收喷洒到储水海绵40上的水分，通过调节散热器20的散热量使收纳盒30中的温度处于豆类植物生长的适宜温度，即可培养豆类植物，方便日常食用。

为了方便将豆类植物培养完成后取出食用，可选地，如图4所示，隔离件50包括：底板52，底板52的形状和尺寸与收纳盒30的横截面相匹配，透水孔51设置在底板52上，从而使豆类植物能够通过透水孔51吸收储水海绵40上的水分。

为了能够使豆类植物放置在隔离件50上而不会散落，可选地，沿底板52的边缘设置有围挡板53，围挡板53与底板52围合成物品容纳空间，该物品容纳空间用于放置待培养的豆类植物，这样，能够防止豆类植物散落。同时，围挡板53可以作为拿取隔离件50的把手。

进一步地，为了方便将隔离件50放置在收纳盒30中或者从收纳盒30中取出，同时防止在取放隔离件50时出现滑脱，，如图4所示，在围挡板53的上边缘还设置有向下弯折的挂耳54，隔离件50通过挂耳54挂接在收纳盒30的侧壁上，从而使隔离件50不会掉入收纳盒30中难以拿出，同时能够方便拿取隔离件50。

为了给培养中的豆类植物提供充足的水分，如图1和图2所示，还设置有供水装置60，该供水装置60与加热箱10连通，用于向加热箱10内供水。通过设置供水装置60，可以为加热箱10供水，还利用供水装置60所供的水对加热箱10进行清洗。

具体地，供水装置60包括：水泵61、输水管62和喷水嘴63，水泵61设置在冰箱的上部，喷水嘴63安装在输水管62的出水口，水泵61通过输水管62与喷水嘴63连通，喷水嘴63位于加热箱10的上部。优选地，喷水嘴63安装在加热箱10内部的顶壁上，能够向加热箱10内输送水分，可选地，喷水嘴63朝向收纳盒30设置，收纳盒30放置在加热箱10后，喷水嘴63位于收纳盒30的上方向，进而便于向收纳盒30中输送水分。

为了使豆类植物更好地生长，在加热箱10内还设置有光照装置70，光照装置70的照射头朝向收纳盒30设置，从而为豆类植物提供良好的光照调节。

为了使加热箱10内的温度始终保持在豆类植物生长的所需的适宜温度，在加热箱10内还设置有温控传感器80检测加热箱10的温度；如图5所示，温控传感器80与控制器90连接，将检测到的加热箱10内的温度信息发送至控制器90，控制器90中存储有豆类植物生长的预定温度，控制器90接收到加热箱10的温度信息后将该温度与存储的预定进行比较，控制器90还与散热器20连接，当加热箱10内的温度高于预定温度时，控制器90控制散热器20减少散热，从而适当降低加热箱10内的温度；当加热箱10内的温度低于预定温度时，控制器90控制散热器20提高散热，从而适当提高加热箱10内的温度，从而实现对加热箱10内温度的实时调节。具体地，控制器90可以为冰箱的主控制器，也可以为单独设置的控制器，控制器90还与水泵61和光照装置70连接，对供水和光照进行控制。

在具体使用时，如果需要培养豆类植物，如图1所示，将储水海绵40和隔离件50放入收纳盒30中，将待培养的豆类植物放入隔离件50的容纳空间中，随后将收纳盒30整体放入加热箱10中，设定好加热箱10的温度、光照和供水频率后即可，豆类植物会在设定的条件下生长。

如果需要解冻食品，如图2所示，将收纳盒30中储水海绵40和隔离件50拿出，将待解冻的食品直接放置在收纳盒30中，然后将收纳盒30放入加热箱10中即可进行解冻。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
