冰箱的制造方法与工艺

本发明涉及家电领域,特别是涉及一种冰箱。



背景技术:

随着社会日益发展,人们的生活节奏也越来越快,因而越来越愿意买很多食材放置在冰箱中,冰箱已经成为人们日常生活中不可缺少的家用电器之一。人们往往将购买的早餐奶等食物放在冰箱的冷藏室中冷藏,需要饮用的时候需要将其取出加热。对于繁忙的上班族来说,早晨起床之后可能没有足够的时间等待奶制品加热;有时候婴儿未喝完的奶也需要保温,上述问题困扰着用户并影响用户的使用体验。

目前的现有技术中往往在冰箱的箱体内设置一个单独的间室作为加热室,利用压机室产生的热量加热储存食物,但是这个间室在不加热食物的时候也不能够冷藏食物,严重浪费了冰箱的储物容积。或者在冰箱的箱体内设置一个单独的间室作为加热室,在加热室内设置有以定时驱动方式或手动控制方式加热食物的加热装置,加热装置与主控板连接,在加热装置工作时,主控板控制流量控制阀闭合,冰箱的间室为低温环境,冰箱内的食物冷却后加热,加热后再冷却,如此反复,不仅增加能耗,对食物也造成了一定程度的损害。



技术实现要素:

本发明的一个目的是提供能够对食物自动进行加热的冰箱,提升用户的使用体验。

本发明一个进一步的目的是避免占用冰箱的储物空间。

特别地,本发明提供了一种冰箱,该冰箱包括:主体部,其包括箱体和第一门体,箱体和第一门体内部限定有第一储物空间;加热部,设置于主体部,其具有第二储物空间和加热装置,加热装置配置成受控地对第二储物空间的食物进行加热;且第二储物空间和第一储物空间之间设置有连通通道;落物装置,其包括挡板机构、推板机构和电机机构,落物装置配置成:通过电机机构带动挡板机构和推板机构移动,以使挡板机构打开连通通道,使处于连通通道入口处的食物掉入第二储物空间,以被加热装置加热;以及通过电机机构带动挡板机构和推板机构复位,以使挡板机构关断连通通道,使推板机构将第一储物空间的食物推送至连通通道的入口处。

可选地,第一储物空间内设置有搁物装置;连通通道的入口设置于搁物装置底部,且第二储物空间位于搁物装置的下侧,以在连通通道被落物装置打开时,使得搁物装置上的食物经由连通通道落入第二储物空间。

可选地,搁物装置还由上至下开设有第一滑槽、第二滑槽和第三滑槽;并且挡板机构设置于第三滑槽,推板机构设置于第一滑槽,电机机构设置于第二滑槽。

可选地,电机机构还配置成:根据获得的用户的落物触发操作带动挡板机构和推板机构移动和复位;并且电机机构包括:电机、齿轮以及齿条,并且电机机构还配置成利用电机驱动齿轮转动,以使齿轮带动齿条以及与齿条接触的推板机构运动;挡板机构包括与推板机构连接的连接部,以通过连接部跟随推板机构运动。

可选地,推板机构包括:平板部,设置于第一滑槽中;以及多个凸台部,间隔地设置于平板部上且位于第一滑槽上方,每个食物放置于相邻两个凸台部之间的搁物装置上。

可选地,每个凸台部包括:第一挡块、第二挡块和第三挡块,且在电机机构带动推板机构移动时,第一挡块和第三挡块带动第二挡块缩进第一滑槽中;在电机机构带动推板机构复位时,第一挡块和第三挡块缩进第一滑槽中且第二挡块弹起,以将搁物装置上的食物推送至连通通道的入口处。

可选地,第一储物空间位于第一门体的内侧,第二储物空间设置于第一门体内,且加热部还包括:第二门体,配置成打开或关闭第二储物空间。

可选地,该冰箱还包括:绝热层,设置于主体部和加热部之间,以隔绝加热装置产生的热量。

可选地,加热装置还配置成:根据落物触发操作启动,并对落入第二储物空间的食物加热预设时长。

可选地,该冰箱还包括:制冷系统,配置成向第一储物空间提供冷量。

本发明的冰箱,包括:主体部,其包括箱体和第一门体,箱体和第一门体内部限定有第一储物空间;加热部,设置于主体部,其具有第二储物空间和加热装置,加热装置配置成受控地对第二储物空间的食物进行加热;且第二储物空间和第一储物空间之间设置有连通通道;落物装置,其包括挡板机构、推板机构和电机机构,落物装置配置成:通过电机机构带动挡板机构和推板机构移动,以使挡板机构打开连通通道,使处于连通通道入口处的食物掉入第二储物空间,以被加热装置加热;以及通过电机机构带动挡板机构和推板机构复位,以使挡板机构关断连通通道,使推板机构将第一储物空间的食物推送至连通通道的入口处,落物装置可以使食物由第一储物空间自动落入第二储物空间,并通过第二储物空间的加热装置进行加热,减少用户取出食物并采用其他设备进行加热的操作,节省用户的时间和精力,提升用户的使用体验。

进一步地,本发明的冰箱,第一储物空间与第二储物空间受控地连通,在加热装置工作的时候,第一储物空间与第二储物空间处于不连通的状态,第二储物空间的加热装置产生的热量不会影响第一储物空间的储物效果,第一储物空间的冷量也不会进入第二储物空间,避免影响食物的加热效果,也有效降低了冰箱的整体能耗,此外,加热部设置于主体部,使得加热食物的第二储物空间不会占用冰箱原有的第一储物空间,避免浪费冰箱的原有储物容积。

根据下文结合附图对本发明具体实施例的详细描述,本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。

附图说明

后文将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施例。附图中相同的附图标记标示了相同或类似的部件或部分。本领域技术人员应该理解,这些附图未必是按比例绘制的。附图中:

图1是根据本发明一个实施例的冰箱的示意图;

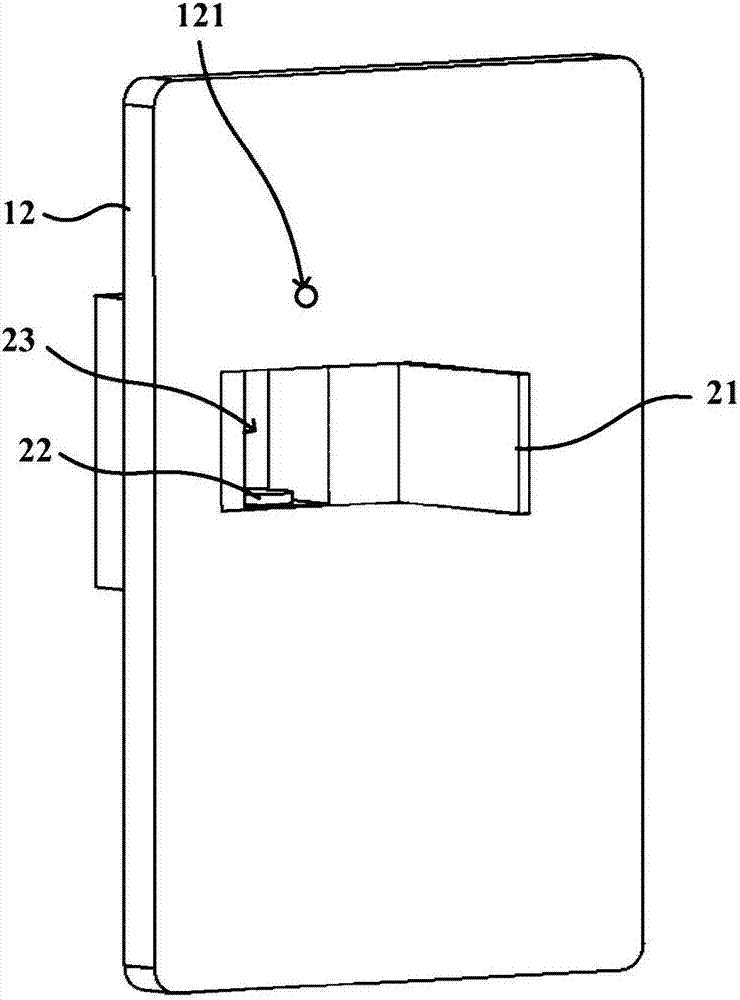

图2是根据本发明一个实施例的冰箱中第一门体的示意图;

图3是图2中第一门体另一角度的示意图;

图4是图2中第一门体又一角度的示意图;

图5是根据本发明一个实施例的冰箱中落物装置的局部示意图;

图6是根据本发明一个实施例的冰箱的局部示意图;

图7是根据本发明一个实施例的冰箱中搁物装置的示意图;

图8是根据本发明一个实施例的冰箱中推板机构的示意图;以及

图9是根据本发明一个实施例的冰箱中电机机构的局部示意图。

具体实施方式

本实施例提供了一种冰箱,可以使冰箱箱体内部的食物自动落入箱体外部的储物空间并对该食物进行加热,减少用户取出食物并采用其他设备进行加热的操作,节省用户的时间和精力,提升用户的使用体验。图1是根据本发明一个实施例的冰箱100的示意图,该冰箱100一般性地可以包括:主体部、加热部20和落物装置30。

其中,主体部包括箱体11和第一门体12,箱体11和第一门体12内部限定有第一储物空间14。第一储物空间14包括箱体11内部限定的储物间室以及第一门体12内侧的储物区域。箱体11内部限定的储物间室的数量以及结构可以根据需求进行配置,图1示出了上下依次设置的第一间室、第二间室和第三间室的情况;以上储物间室按照用途不同可以分别配置为冷藏间室、冷冻间室或者保鲜间室。各个储物间室内部可以由分隔板分割为多个储物区域,利用搁物架或者抽屉储存物品。也就是说,可以对存放于第一储物空间14的食物进行冷藏、冷冻或保鲜等常规处理。

图2是根据本发明一个实施例的冰箱100中第一门体12的示意图,图3是图2中第一门体12另一角度的示意图,图4是图2中第一门体12又一角度的示意图。第一门体12可枢转地连接于箱体11的前侧,以供用户打开或关闭冰箱100的第一储物空间14。第一门体12可以与储物间室对应设置,即每一个储物间室都可以对应有一个第一门体12。而储物间室及第一门体12的数量、储物间室的功能可由具体情况实际选择。第一门体12内侧的储物区域也可以由分隔板分割为多个储物区域,利用搁物架或者抽屉储存物品。如图3和图4所示,第一储物空间14内可以设置有搁物装置13。

加热部20设置于主体部,其具有第二储物空间23和加热装置22,加热装置22配置成受控地对第二储物空间23的食物进行加热,且第二储物空间23和第一储物空间14之间设置有连通通道。加热部20可以设置于箱体11,且搁物装置13设置于箱体11内侧。在一种优选的实施例中,如图1所示,加热部20可以设置于第一门体12,且搁物装置13设置于第一门体12内侧。即第一储物空间14位于第一门体12的内侧,第二储物空间23设置于第一门体12内。且如图2所示,加热部20还可以包括:第二门体21,配置成打开或关闭第二储物空间23。

图5是根据本发明一个实施例的冰箱100中落物装置30的局部示意图,如图5所示,落物装置30可以包括挡板机构31、推板机构32和电机机构33,落物装置30配置成:通过电机机构33带动挡板机构31和推板机构32移动,以使挡板机构31打开连通通道,使处于连通通道入口134处的食物掉入第二储物空间23,以被加热装置22加热;以及通过电机机构33带动挡板机构31和推板机构32复位,以使挡板机构31关断连通通道,使推板机构32将第一储物空间14的食物推送至连通通道的入口134处。

如图2所示,加热装置22可以设置于第二储物空间23底部,以对第二储物空间23的食物进行加热。在其他一些实施例中,加热装置22还可以设置于第二储物空间23的周壁。具体地,加热装置22可以为加热盘。在一种优选的实施例中,冰箱100还包括绝热层,设置于主体部和加热部20之间,以隔绝加热装置22产生的热量。加热装置22还可以配置成:根据落物触发操作启动,并对第二储物空间23的食物加热预设时长。其中落物触发操作可以利用冰箱100的第一门体12上设置的按钮121或触摸显示屏获取。图1和图2示出冰箱100的第一门体12上设置按钮121的情况。

在其他一些实施例中,加热装置22还可以根据第一储物空间14与第二储物空间23连通情况启动。具体地,在第一储物空间14与第二储物空间23不连通的情况下启动,可以进一步避免第二储物空间23内的加热装置22产生的热量对第一储物空间14的存储环境造成影响,同时也可以避免第一储物空间14的冷量影响第二储物空间23内的食物的加热效果,有效降低冰箱100的整体能耗。

在一种优选的实施例中,冰箱100还可以包括提示装置,以在加热装置22对食物完成加热之后向用户输出提示信息,提醒用户及时取出并食用。具体地,该提示装置可以为蜂鸣装置,通过发出蜂鸣声提醒用户食物加热完成。

图6是根据本发明一个实施例的冰箱100的局部示意图,图7是根据本发明一个实施例的冰箱100中搁物装置13的示意图。如图7所示,连通通道的入口134设置于搁物装置13底部,且第二储物空间23位于搁物装置13的下侧,以在连通通道被落物装置30打开时,使得搁物装置13上的食物经由连通通道落入第二储物空间23。连通通道的的形状和大小可以根据搁物装置13上的食物的具体情况进行设置。搁物装置13上可以存放各类食物,图5示出的食物均为瓶装形式,在其他一些实施例中,搁物装置13上的食物还可以为其他形式。在连通通道被落物装置30打开时,搁物装置13上的食物之所以能够经由连通通道落入第二储物空间23,是由于食物本身的重力作用。在其他一些实施例中,还可以在搁物装置13其他部位开设连通通道的入口134,并可以通过重力以外的其他方式使食物进入第二储物空间23,例如通过抓手之类的机械设备。

图8是根据本发明一个实施例的冰箱100中推板机构32的示意图,图9是根据本发明一个实施例的冰箱100中电机机构33的局部示意图。

如图7所示,搁物装置13还由上至下开设有第一滑槽131、第二滑槽132和第三滑槽133。其中,挡板机构31设置于第三滑槽133,配置成打开或关断连通通道,挡板机构31打开连通通道时,第一储物空间14与第二储物空间23连通。推板机构32设置于第一滑槽131,配置成将食物推送至连通通道的入口134处。电机机构33设置于第二滑槽132,电机机构33还可以配置成:根据获得的用户的落物触发操作带动挡板机构31和推板机构32移动和复位。

如图9所示,电机机构33可以包括:电机(图中未示出)、齿轮331以及齿条332,并且电机机构33还可以配置成利用电机驱动齿轮331转动,以使齿轮331带动齿条332以及与齿条332接触的推板机构32运动;如图5所示,挡板机构31包括与推板机构32连接的连接部311,以通过连接部311跟随推板机构32运动。其中,齿轮331的转动方向可以为逆时针和顺时针两个方向,上述运动均包括移动和复位。电机机构33可以预先设置移动和复位步数,以使挡板机构31能够打开连通通道并使食物通过连通通道落入第二储物空间23,并能使推板机构32将另一食物推送至连通通道的入口134处。需要说明的是,推板机构32将另一食物推送至连通通道的入口134处时,挡板机构31关断连通通道,该连通通道的入口134下方为挡板机构31,因而该另一食物落到挡板机构31上。

本实施例的挡板机构31通过连接部311与推板机构32连接,具体的连接方式可以为螺接、铰接等方式。在其他一些实施例中,还可以是推板机构32包括连接部311,以与挡板机构31连接;此外,挡板机构31还可以与推板机构32一体成型,以便于挡板机构31跟随推板机构32一起运动。

在其他一些实施例中,电机机构33还可以被其他机构替代,例如开关机构。开关机构可以包括弹簧部和滑动部,其中滑动部分别与挡板机构31和推板机构32连接,且开关机构配置成获取用户的落物触发操作,并根据落物触发操作移动并带动推板机构32和挡板机构31移动,以使挡板机构31打开连通通道并使食物通过连通通道落入第二储物空间23。开关机构还可以配置成:通过弹簧部带动推板机构32和挡板机构31复位,以使挡板机构31关断连通通道,并使推板机构32将另一食物推送至连通通道的入口134处。由于弹簧部的一端与搁物装置13固定,另一端与滑动部连接并跟随滑动部移动,用户将滑动部移动之后可以放手,由于弹簧的自身作用可以带动滑动部复位,并带动与滑动部连接的推板机构32和挡板机构31复位,减少了用户的复位操作,提升用户的使用体验。

如图8所示,推板机构32包括:平板部321和多个凸台部322。其中,平板部321设置于第一滑槽131中。多个凸台部322,间隔地设置于平板部321上且位于第一滑槽131上方,每个食物放置于相邻两个凸台部322之间的搁物装置13上。图8示出的凸台部322的数量为4个,在其他一些实施例中,凸台部322还可以为其它数量,可以根据搁物装置13的实际长度和实际需求进行设置。需要说明的是,多个凸台部322均为斜面,以便于缩进第一滑槽131。

如图8所示,每个凸台部322包括:第一挡块323、第二挡块324和第三挡块325,第一挡块323、第二挡块324和第三挡块325均可以上下活动。在电动机构33带动推板机构32移动时,第一挡块323和第三挡块325带动第二挡块324缩进第一滑槽131中;在电机机构33带动推板机构32复位时,第一挡块323和第三挡块325缩进第一滑槽131中且第二挡块324弹起,以将另一食物推送至连通通道的入口134处。

第二滑槽132开设的形状与推板机构32的形状相匹配,第一挡块323和第三挡块325只有在预设的固定位置处可以弹出,例如图中示出的位置Ⅰ、Ⅱ、Ⅲ、Ⅳ或Ⅴ处,在其他位置处均缩进第一滑槽131中。在凸台部322向远离连通通道的方向运动时,第一挡块323和第三挡块325带动第二挡块324缩进第一滑槽131中;在凸台部322向靠近连通通道的方向运动时,第一挡块323和第三挡块325缩进第一滑槽131中且并不带动第二挡块324缩进第一滑槽131中,具体可以通过单向离合器等部件实现。

以下对一个具体实施例进行介绍:

用户按下冰箱100的第一门体12上设置的按钮121,电机根据该落物触发操作驱动齿轮331转动,并带动与齿轮331咬合的齿条332、与齿条332接触的推板机构32、与推板机构32通过连接部311连接的挡板机构31移动,以使挡板机构31打开连通通道,使处于连通通道入口134处的食物掉入第二储物空间23,第二储物空间23的加热装置22根据落物触发操作启动,对掉落至第二储物空间23的食物加热预设时长。在该过程中,推板机构32上最靠近连通通道的凸台部322由位置Ⅰ移至Ⅱ处,且每个凸台部322的第一挡块323和第三挡块325带动第二挡块324缩进第一滑槽131中;

然后电机驱动齿轮331反向转动,并带动与齿轮331咬合的齿条332、与齿条332接触的推板机构32、与推板机构32通过连接部311连接的挡板机构31复位,以使挡板机构31关断连通通道。在该过程中,推板机构32上最靠近连通通道的凸台部322由位置Ⅱ复位至Ⅰ处,每个凸台部322的第一挡块323和第三挡块325缩进第一滑槽131中且述第二挡块324弹起,以将另一食物推送至连通通道的入口134处。以此类推,搁物装置13上的其他食物以相同的方式向连通通道的方向移动,且仍旧保持每个食物放置于相邻两个凸台部322之间的搁物装置13上。

冰箱100还包括:制冷系统,配置成向第一储物空间14提供冷量。本实施例的制冷系统可以为由压缩机、冷凝器、节流装置和蒸发器等构成的制冷循环系统,该冰箱100可以为压缩式直冷冰箱或压缩式风冷冰箱。在一些实施例中,箱体11限定的储物间室可以包括冷藏间室或冷冻间室,制冷系统向冷藏间室和冷冻间室提供的冷量不同,使得冷藏间室和冷冻间室内的温度也不相同。其中冷藏间室内的温度一般处于2℃至10℃之间,冷冻间室内的温度范围一般处于-22℃至-14℃。在一种优选的实施例中,加热部20设置于冷藏间室对应的门体,以在冷藏间室的食物落入第二储物空间23后,利用加热装置22对冷藏间室的食物进行加热。冷藏间室的食物大多加热后可以直接食用,例如牛奶等饮品或饭团等熟制品,可以减少用户取出食物并采用其他设备进行加热的操作,节省用户的时间和精力,提升用户的使用体验。

在其他一些实施例中,加热部20还可以设置于冷冻间室对应的门体,以在冷冻间室的食物落入第二储物空间23后,利用加热装置22对冷冻间室的食物进行加热,可以将冷冻间室的食物进行化冻,以便于用户对上述食物进行下一步处理,同样可以节省用户的时间和精力。

本实施例的冰箱100,包括:主体部,其包括箱体11和第一门体12,箱体11和第一门体12内部限定有第一储物空间14;加热部20,设置于主体部,其具有第二储物空间23和加热装置22,加热装置22配置成受控地对第二储物空间23的食物进行加热;且第二储物空间23和第一储物空间14之间设置有连通通道;落物装置30,其包括挡板机构31、推板机构32和电机机构33,落物装置30配置成:通过电机机构33带动挡板机构31和推板机构32移动,以使挡板机构31打开连通通道,使处于连通通道入口134处的食物掉入第二储物空间23,以被加热装置22加热;以及通过电机机构33带动挡板机构31和推板机构32复位,以使挡板机构31关断连通通道,使推板机构32将第一储物空间14的食物推送至连通通道的入口134处,落物装置30可以使食物由第一储物空间14自动落入第二储物空间23,并通过第二储物空间23的加热装置22进行加热,减少用户取出食物并采用其他设备进行加热的操作,节省用户的时间和精力,提升用户的使用体验。

进一步地,本实施例的冰箱100,第一储物空间14与第二储物空间23受控地连通,在加热装置22工作的时候,第一储物空间14与第二储物空间23处于不连通的状态,第二储物空间23的加热装置22产生的热量不会影响第一储物空间14的储物效果,第一储物空间14的冷量也不会进入第二储物空间23,避免影响食物的加热效果,也有效降低了冰箱100的整体能耗,此外,加热部20设置于主体部,使得加热食物的第二储物空间23不会占用冰箱100原有的第一储物空间14,避免浪费冰箱100的原有储物容积。

至此,本领域技术人员应认识到,虽然本文已详尽示出和描述了本发明的多个示例性实施例,但是,在不脱离本发明精神和范围的情况下,仍可根据本发明公开的内容直接确定或推导出符合本发明原理的许多其他变型或修改。因此,本发明的范围应被理解和认定为覆盖了所有这些其他变型或修改。
