一种饲料粉碎机的制作方法

本实用新型涉及粉碎设备领域，特别涉及一种饲料粉碎机。

背景技术：

在土元养殖场，土元所需植物性饲料如秸秆饲料的加工已经成为一个非常重要的工作，秸秆饲料加工通常都是采用辅助机械来进行。授予公告号为CN204816731U的专利公开了一种高速饲料粉碎机，所述粉碎机包括颗粒物进料口、秸秆进料口、粉碎室、支架、出料口和皮带轮，其中粉碎室安装于支架上，皮带轮安装于粉碎室的侧面，并通过传动轴驱动设置于粉碎室内的刀具，颗粒物进料口位于粉碎室的上部，秸秆进料口位于粉碎室的侧部，出料口位于粉碎室的下部。

使用该高速饲料粉碎机在对潮湿秸秆的粉碎过程中，粉碎得到的饲料含水分大，相比于干燥的饲料，其粘结性大，粘连在高速饲料粉碎机的刀具后，刀具对秸秆的切割不完全，从而降低了粉碎机的粉碎效率。

技术实现要素：

本实用新型的目的是提供一种饲料粉碎机，通过鼓风机对刀具鼓风，将刀具上粘连的饲料吹去，增大的刀具刀口与秸秆的接触面，从而将秸秆切割完全。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种饲料粉碎机，包括粉碎室，所述粉碎室设有进料斗和出料斗，所述粉碎室内连接有粉碎部件，所述粉碎部件包括转动轴和周向设置于转动轴的若干刀具，所述转动轴呈中空设置，所述粉碎室连接有鼓风机，所述鼓风机连接于转动轴，所述转动轴侧壁开设有出风口，所述出风口朝向刀具。

通过采用上述技术方案，鼓风机通过向转动轴供风，风从出风口流出，当风流经刀具可将刀具上的粘结性物质吹落，从而增大了刀具与秸秆的接触面积，达到提高粉碎机的粉碎效率。

本实用新型进一步设置为：所述粉碎室包括呈可拆卸连接的第一、第二腔室，所述第一、第二腔室之间设有用于固定两者的固定部件。

通过采用上述技术方案，分体设置的粉碎室实现拆卸后能够观测到它的内部结构，便于工作人员对粉碎机的内部进行维修和清洗。

本实用新型进一步设置为：所述固定部件为吊环螺母，所述吊环螺母包括呈螺纹连接的螺杆和螺帽，所述第一腔室向外延伸设有抵触部，所述螺杆转动连接于第二腔室，所述螺帽沿螺杆轴向移动，且螺帽的端面抵紧于抵触部。

通过采用上述技术方案，吊环螺母的较普通螺栓连接螺帽的优点在于，吊环螺母中的螺帽可一直连接在螺杆上，而其中的螺杆转动连接在第二腔室上，只需将螺杆转动到上方并旋转螺帽将其抵紧在抵触部上即可实现第一、第二腔室的固定。

本实用新型进一步设置为：所述进料斗内连接有挡板，所述挡板相邻于粉碎部件。

通过采用上述技术方案，工作人员向进料斗投入秸秆时，挡板能够防止工作人员手部过度伸进粉碎室接触到粉碎部件而造成伤害，设置挡板能够提高粉碎机的安全性。

本实用新型进一步设置为：进料斗的底部开设有若干出水孔。

通过采用上述技术方案，对于含水分比较大的秸秆，将其放置在进料斗上时，秸秆上流出的水能够从出水孔的上流出，避免其流入到粉碎室内。

本实用新型进一步设置为：所述粉碎室内壁涂覆有聚四氟乙烯层。

通过采用上述技术方案，聚四氟乙烯具有防粘连的特点，能够防止潮湿的秸秆饲料黏附在粉碎室的内壁，同时聚四氟乙烯层具有防腐蚀的特点，粉碎室内壁容易被腐蚀，从而提高粉碎机的寿命。

综上所述，本实用新型具有以下优点：将粉碎室分体设置成第一、第二腔室，便于工作人员拆卸后对其进行清洗和维修；设置鼓风机和中空设置的转动轴除去刀具上粘连的饲料，从而达到便于将秸秆粉碎完全的目的。

附图说明

图1为实施例的立体图；

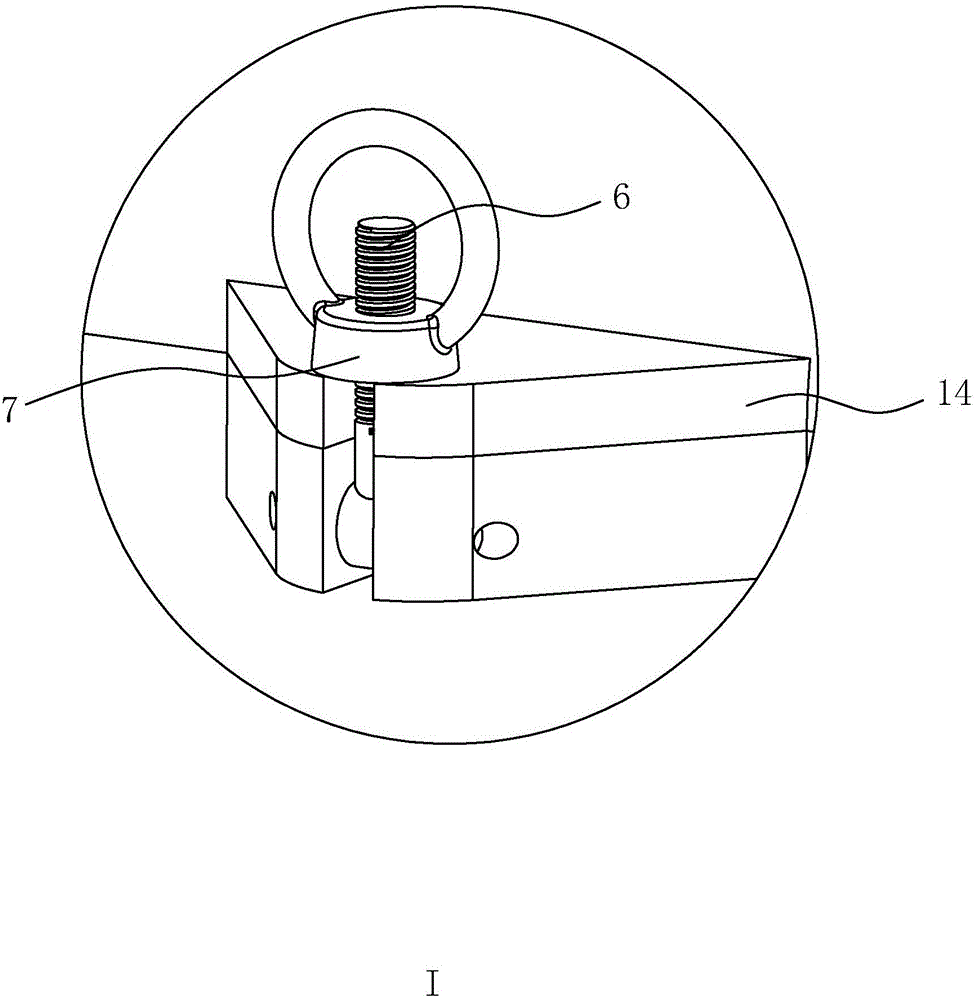

图2为图1中I部的放大图；

图3为实施例的另一种立体图；

图4为图3中II部的放大图。

附图标记：1、粉碎室；2、进料斗；3、出料斗；4、转动轴；41、出风口；5、刀具；6、螺杆；7、螺帽；8、挡板；9、出水孔；10、驱动件；11、第一腔室；12、第二腔室；13、鼓风机；14、抵触部；15、轴承。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种饲料粉碎机，结合图1和图3所示，包括支撑架，支撑架一侧的上方安装有驱动件10，驱动件10为电机，另一侧的上方安装有粉碎室1，粉碎室1的右上方通过紧固件连接有呈倾斜设置的进料斗2，粉碎室1的正下方通过紧固件连接有出料斗3，秸秆等物料从进料斗2进入经粉碎部件粉碎成饲料后从出料斗3流出。为了防止潮湿饲料的水过多地流进粉碎室1内，在进料斗2的底部开设有若干出水孔9，当秸秆放置于进料斗2上时，流出的水能够从出水孔9流出进料斗2。粉碎机长时间工作后，粉碎室1内壁常粘连有饲料，尤其是潮湿的饲料，长期粘连在粉碎室1的内壁容易腐蚀粉碎室1。因此本实用新型还在粉碎室1内涂覆一层聚四氟乙烯层，能够防止潮湿的秸秆饲料黏附在粉碎室1的内壁。

结合图2所示，为了便于工作人员对粉碎机的内部进行维修和清洗。粉碎室1采取分体设置，包括第一腔室11和第二腔室12，并且第一腔室11和第二腔室12通过固定部件呈可拆卸连接，采用吊环螺母作为固定部件，吊环螺母包括转动连接第二腔室12的螺杆6，以及螺纹连接在螺杆6上的螺帽7，在第一腔室11上向外延伸一体成型有抵触部14，吊环螺母中的螺帽7可一直连接在螺杆6上，而其中的螺杆6转动连接在第二腔室12上，只需将螺杆6转动到上方并旋转螺帽7将其抵紧在抵触部14上即可实现第一腔室11和第二腔室12的固定。分体设置的粉碎室1拆卸后便于工作人员观测到它的内部结构，从而便于对其内部进行操作。

结合图3和图4所示，粉碎室1内连接有粉碎部件，粉碎部件包括转动连接于粉碎室1的转动轴4，在转动轴4的侧壁沿其周向固定连接有若干刀具5，刀具5为弧形刀片；转动轴4的一端通过皮带连接于电机，电机通过皮带驱动转动轴4转动，从而使得刀具5对添加进的秸秆进行切割粉碎。本实施例的转动轴4呈中空设置，在转动轴4的侧壁上开设有若干出风口41，出风口41的开口朝向刀具5；同时在粉碎室1外连接有一个鼓风机13，鼓风机13通过通风管连通于转动轴4，粉碎室1上嵌设有轴承15，通风管连接于轴承15的外圈，转动轴4连接于轴承15的内圈。在粉碎部件粉碎秸秆时，启动鼓风机13，鼓风机13通过向转动轴4供风，风从出风口41流出，当风流经刀具5可将刀具5上的粘结性物质吹落，便于增大了刀具5与秸秆的接触面积，达到提高粉碎机粉碎效率的目的。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
