一种造纸渣浆的回收利用装置的制作方法

本实用新型涉及一种造纸渣浆的回收利用装置。

背景技术：

造纸渣浆在排出后可进行回收再利用，现有的回收装置大多采用沉淀的方式对白水进行回收再利用，但是采用这种方式经常出现管道堵塞，水浆池中分层不均，导致沉降、过滤效果受到影响，不利于渣浆的回收再利用。

技术实现要素：

本实用新型的目的在于提供一种造纸渣浆的回收利用装置。

为达到上述目的，本实用新型采用如下技术方案：一种造纸渣浆的回收利用装置，造纸渣浆通过管道5进入蓄浆池1，蓄浆池1通过沉淀管道7连接回收池9，蓄浆池1的上端连接清水抽送管道8，蓄浆池1下端连接沉淀管道7。

进一步的，所述的沉淀管道7距离蓄浆池1池底10-20cm。

进一步的，所述的蓄浆池1设置过滤层4，管道5伸至蓄浆池1池底，滤层4将蓄浆池1分隔为清水区2和白水区3。

进一步的，所述的沉淀管道7入口处安装有吸水泵6。

进一步的，所述的蓄浆池1、管道5、吸水泵6、沉淀管道7、清水抽送管道8为多组，同时向回收池9中输送纸浆。

本实用新型的优点在于：

直接将管道伸至池底，提高过滤层的使用效率，提高纸浆回收的质量和效率，同时利用吸水泵减少管道堵塞情况的发生。

附图说明：

附图1为本实用新型总体结构图；

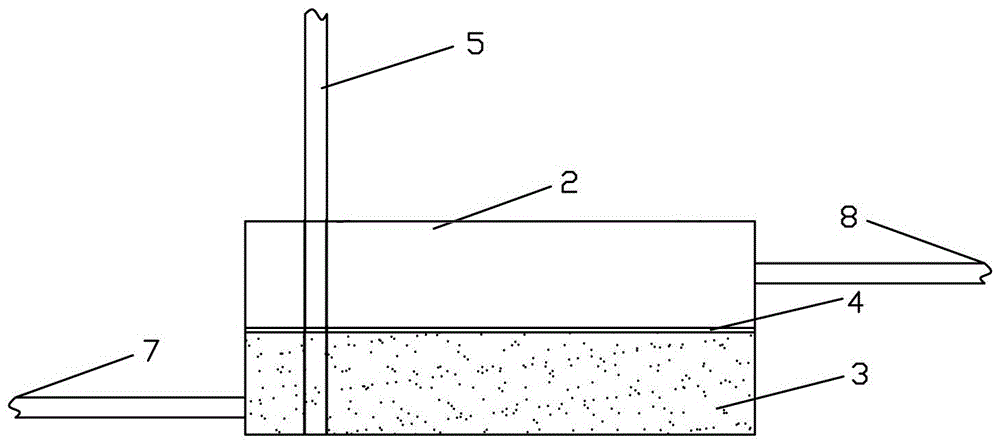

附图2为本实用新型蓄浆池侧视图。

具体实施方式：

参阅图1~2所示，一种造纸渣浆的回收利用装置，造纸渣浆通过管道5进入蓄浆池1，蓄浆池1通过沉淀管道7连接回收池9，蓄浆池1的上端连接清水抽送管道8，蓄浆池1下端连接沉淀管道7，造纸渣浆进入蓄浆池1后经过一定时间的沉降，带有大量二次纤维的渣浆沉入池底，便于回收，而池顶的清水则通过清水抽送管道8抽离后进行重复利用。

为了减少堵塞情况的发生，所述的沉淀管道7距离蓄浆池1池底10-20cm。为了提高渣浆的利用率，所述的蓄浆池1中间设置过滤层4，过滤层4将蓄浆池1分隔为清水区2和白水区3，管道5伸至蓄浆池1池底，渣浆直接进入白水区3中，渣浆先在白水区3进行沉降后，少量漂浮的纤维被过滤层4所阻隔，进而保证白水区3待利用渣浆的浓度。为了避免连接白水区3的沉淀管道7堵塞，沉淀管道7入口处安装有吸水泵6，根据实际使用需要启动吸水泵6将堵塞物吸走。

作为优选的技术方案，蓄浆池1、管道5、吸水泵6、沉淀管道7、清水抽送管道8为多组，同时向回收池9中输送纸浆，提高设备的回收效率。

当然，以上仅为本实用新型较佳实施方式，并非以此限定本实用新型的使用范围，故，凡是在本实用新型原理上做等效改变均应包含在本实用新型的保护范围内。
