一种易扳拧的螺栓的制作方法

本发明涉及金属制品技术领域，具体为一种易扳拧的螺栓。

背景技术：

螺栓是机械零件的一种，配用螺母的圆柱形带螺纹的紧固件，由头部和螺杆两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件，目前，市场上的螺栓结构类似，多为实心结构，扳拧方式都是通过连接块将螺头夹住，然后进行旋拧，在现有技术中，现有的螺栓的螺头设计大多千篇一律，使用连接块进行扳拧时，常常会因为螺头上没有卡槽卡住连接块而导致连接块滑落，存在一定的局限性，扳拧也十分吃力，连接块在螺头上受力点少，操作起来很不轻松。

技术实现要素：

本发明的目的在于提供一种易扳拧的螺栓，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种易扳拧的螺栓，包括第一螺纹杆，所述第一螺纹杆的顶部与第一螺纹头的底部固定连接，所述第一螺纹头顶部的中间开设有第二凹槽，所述第二凹槽的内壁开设有第一凹槽，所述第一凹槽的底部延伸至第一螺纹杆开设的第四凹槽的内部，所述第一凹槽和第四凹槽的内部活动连接有第二螺纹杆，所述第一螺纹头的一侧面开设有通透的第一通孔，所述第一通孔通过第一插钉与第二螺纹杆上开设的第二通孔固定连接,所述第二螺纹杆的顶部与第二螺纹头的底部固定连接，所述第二螺纹头的一侧面开设有通透的第三通孔，所述第二螺纹头顶部的中间开设有第三凹槽，所述第三凹槽的内部设置有十字盘，所述十字盘与连接块的一端连接，所述连接块的另一端设置有卡口。

所述第一插钉包括固定块和固定杆，所述固定杆的一端与固定块的一侧固定连接，所述固定杆的另一端通过其表面开设的有第四通孔与第二固定杆固定连接。

优选的，所述第二凹槽与第二螺纹头的直径相同。

优选的，所述第二螺纹杆、第一螺纹头和第二螺纹头的形状均为正六边形。

优选的，所述第一凹槽的口径比第二螺纹杆的直径宽一厘米。

优选的，所述连接块的形状设置为L形。

与现有技术相比，本发明的有益效果是：该易扳拧的螺纹，通过设置第一凹槽、第二凹槽、第三凹槽、第一插钉和第二通孔，从而对第二螺纹杆起到固定的作用，通过十字盘和连接块的配合使用，从减少连接块滑落，扳拧十分省力，连接块在第二螺头上受力点增加，操作起来很轻松，结构简单，使用方便，结构新颖。

附图说明

图1为本发明结构剖面示意图；

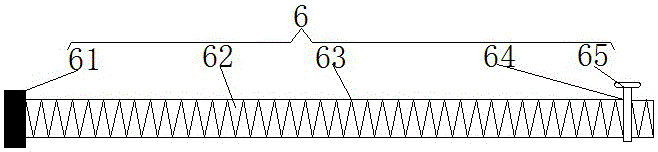

图2为本发明结构第一插钉示意图；

图3为本发明结构螺头俯视示意图；

图4为本发明结构正视示意图。

图中：1第一螺纹杆、2第一螺纹头、3第四凹槽、4第二凹槽、5第一通孔、6第一插钉、61固定块、62固定杆、63第四通孔、64第二固定杆、7第二螺纹杆、8第二通孔、9第二螺纹头、10第三通孔、11第三凹槽、12十字盘、13连接块、14卡口、15第一凹槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，本发明提供一种技术方案：一种易扳拧的螺栓，包括第一螺纹杆1，第一螺纹杆1的顶部与第一螺纹头2的底部固定连接，第一螺纹头2顶部的中间开设有第二凹槽4，第二凹槽4的内壁开设有第一凹槽15，第一凹槽15的底部延伸至第一螺纹杆1开设的第四凹槽3的内部，第一凹槽15和第四凹槽3的内部活动连接有第二螺纹杆7，第一螺纹头2的一侧面开设有通透的第一通孔5，第一通孔5通过第一插钉6与第二螺纹杆7上开设的第二通孔8固定连接,通过使用第一插钉6，从而有效的固定第二螺纹杆7，第一凹槽15的口径比第二螺纹杆7的直径宽一厘米，从而有利于第二螺纹杆7的自由移动，第二螺纹杆7的顶部与第二螺纹头9的底部固定连接，第二凹槽4与第二螺纹头9的直径相同，从而使第二螺纹头9归位，第二螺纹杆7、第一螺纹头2和第二螺纹头9的形状均为正六边形，从而易于对螺栓的扳拧，第二螺纹头9的一侧面开设有通透的第三通孔10，通过设置第二凹槽4、第一凹槽15和第一通孔5，从而便于第二螺纹头9归位，并固定第二螺纹杆7，第二螺纹头9顶部的中间开设有第三凹槽11，第三凹槽11的内部设置有十字盘12，十字盘12与连接块13的一端连接，连接块13的形状设置为L形，有效的增加了受力点，连接块13的另一端设置有卡口14，通过卡口14与六边形的第二螺纹杆7的配合使用，增加受力点，从而对螺栓进行扳拧，节省力气。

第一插钉6包括固定块61和固定杆62，固定杆62的一端与固定块61的一侧固定连接，固定杆62的另一端通过其表面开设的有第四通孔63与第二固定杆64固定连接，该易扳拧的螺纹，通过设置第一凹槽15、第二凹槽4、第三凹槽11、第一插钉6和第二通孔8，从而对第二螺纹杆7起到固定的作用，通过十字盘12和连接块13的配合使用，从减少连接块13滑落，扳拧十分省力，连接块13在第二螺头上9受力点增加，操作起来很轻松，结构简单，使用方便，结构新颖。

工作原理：当螺栓在使用时，将第一插钉6从第一通孔5中拿出，使第二螺纹杆7从第一凹槽15中拉到适当的长度，用第一插钉6将第二螺纹杆7固定，将连接块13的一端放入十字盘12中，转动连接块13，当使用连接块13另一端的卡口14时，将连接块13与第二螺纹杆7固定，转动连接块13。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
