可调节多用折叠仪器支架的制作方法

本实用新型涉及一种支架，特别是涉及一种可调节多用折叠仪器支架。

背景技术：

在现有技术中，医疗仪器、摄影器材都配有各自的支架，为了提高稳定性其底座部分通常是由铸铁实体制成，使得支架的重量较大，不利于搬动，另外，对于摄影、灯光或乐谱的支架，多采用三角支架结构，虽然可以折叠，但在使用状态时其三角支撑部分所占的空间较大，但头重脚轻不稳固，现有的医疗仪器的支架不能根据需要灵活地调节工作角度，并且每种医疗仪器都要有相对应的自带支架，不但造成很大的重复浪费，并且也给医疗仪器的搬运带来了诸多不便。

技术实现要素：

有鉴于此，本实用新型的主要目的在于提供一种可调节多用折叠仪器支架，通过本技术方案，在现有的医疗仪器底部设置安装插板，安装插板可方便的插装在仪器支架的塑料卡盘上，不但大大提高了支架的通用性，并且稳定性好，携带方便，并能自由调节仪器的工作角度。

为了达到上述目的，本实用新型的技术方案是这样实现的：一种可调节多用折叠仪器支架，包括具有底座和可调立柱，所述可调立柱固定在底座上，还包括固定卡座、转动卡板、安装插座和卡位装置，所述固定卡座后端固定在可调立柱上部的圆弧表面上，固定卡座的前端为圆弧端，在圆弧端上均匀分布有数个定位卡槽，所述转动卡板为中空，转动卡板的后端与固定卡座的圆弧端中心同轴铰接在一起，卡位装置设置并安装在转动卡板的中空中，卡位装置中的活动端卡装在定位卡槽中，转动卡板的前端与安装插座相连。

所述卡位装置由卡扣轴、拉簧和卡扣构成，卡扣前端与转动卡板相铰接，卡扣轴设置在铰接处，拉簧的前端固定在转动卡板上，拉簧的后端与卡扣的后端上部相连。

所述安装插座由塑料卡盘、连接块和防滑脱限位锁构成，所述塑料卡盘的左后右三面上带有向上翻起的围沿，在位于前面的塑料卡盘上设置有防滑脱限位锁，所述连接块设置在塑料卡盘的底面上，连接块上设置有连接孔，连接块通过连接螺栓穿过连接孔与转动卡板的前端相连接。

所述转动卡板前部两侧对应位置分别设置有弧形长条孔，弧形长条孔内穿装有紧固螺栓，通过调整紧固螺栓在弧形长条孔中的位置，使紧固螺栓的螺杆抵压在连接块下端上，旋紧紧固螺栓达到塑料卡盘倾角的固定。

所述底座由支撑盘和平衡支脚构成，所述支撑盘中部下面呈内凹状，在支撑盘底部内凹平面上设置有四个铰接座，所述平衡支脚分别通过螺栓铰接在所对应的铰接座上。

采用上述技术方案后的有益效果是：一种可调节多用折叠仪器支架，通过本技术方案，1）底座的支撑盘可以作的相对较小，平衡支脚收起时体积小便于携带和运输，平衡支脚打开支撑盘外缘处的凸缘抵压在平衡支脚上，使四个平衡支脚展开时呈十字形平行于地面，从而使支架能保持稳固；2）转动卡板通过按动卡扣就可以进行一定角度的旋转；3）塑料卡盘三边设置围沿，配有相对应的安装卡的仪器设备插装在塑料卡盘上，以适用于多种仪器设备的应用，并通过限位锁方便的将仪器设备卡装固定在塑料卡盘上，不但可以将仪器设备牢固的固定在塑料卡盘上，并且更换也十分方便，大大提高了支架的通用性。

附图说明

图1为本实用新型整体结构示意图。

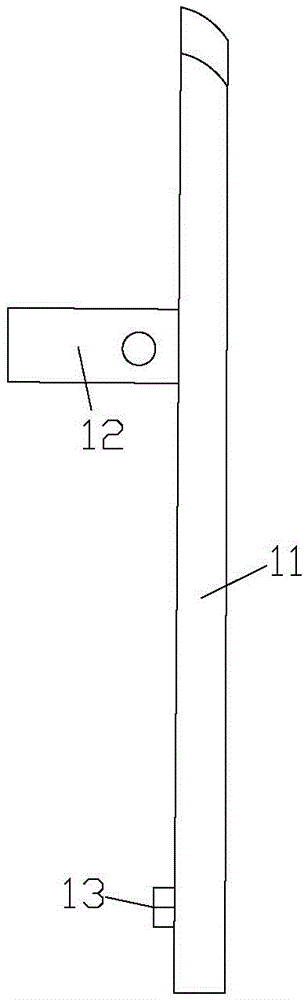

图2为本实用新型中塑料卡盘的侧视结构示意图。

图3为图2的主视结构示意图。

图4为图3的仰视结构示意图。

图5为本实用新型中底座的结构示意图。

图中，1底座、2可调立柱、3卡扣轴、4固定卡座、5转动卡板、6定位卡槽、7连接螺栓、8紧固螺栓、9卡扣、10拉簧、11塑料卡盘、12连接块、13防滑脱限位锁、14围沿、15弧形长条孔、16铰接座、17支撑盘、18平衡支脚。

具体实施方式

下面结合附图对本实用新型的具体实施方例进行详细说明。

如图1-图5所示，本实用新型涉及的可调节多用折叠仪器支架，包括具有底座1和可调立柱2，所述可调立柱2固定在底座1上，还包括固定卡座4、转动卡板5、安装插座和卡位装置，所述固定卡座4后端固定在可调立柱2上部的圆弧表面上，固定卡座的前端为圆弧端，在圆弧端上均匀分布有数个定位卡槽6，所述转动卡板5为中空，转动卡板5的后端与固定卡座4的圆弧端中心同轴铰接在一起，卡位装置设置并安装在转动卡板5的中空中，卡位装置中的活动端卡装在定位卡槽6中，转动卡板5的前端与安装插座相连。

所述卡位装置由卡扣轴3、拉簧10和卡扣9构成，卡扣9前端与转动卡板5相铰接，卡扣轴3设置在铰接处，拉簧10的前端固定在转动卡板5上，拉簧10的后端与卡扣9的后端上部相连。

所述安装插座由塑料卡盘11、连接块12和防滑脱限位锁13构成，所述塑料卡盘11的左后右三面上带有向上翻起的围沿14，在位于前面的塑料卡盘11上设置有防滑脱限位锁13，所述连接块12设置在塑料卡盘11的底面上，连接块12上设置有连接孔，连接块12通过连接螺栓7穿过连接孔与转动卡板5的前端相连接。

所述转动卡板5前部两侧对应位置分别设置有弧形长条孔15，弧形长条孔15内穿装有紧固螺栓8，通过调整紧固螺栓8在弧形长条孔15中的位置，使紧固螺栓8的螺杆抵压在连接块12下端上，旋紧紧固螺栓8达到塑料卡盘11倾角的固定。

所述底座1由支撑盘17和平衡支脚18构成，所述支撑盘17中部下面呈内凹状，在支撑盘17底部内凹平面上设置有四个铰接座16，所述平衡支脚18分别通过螺栓铰接在所对应的铰接座16上。

本实用新型中的防滑脱限位锁13，可以采用多种方式，本实用新型的实施例中，采用了最简单便捷的方式，通过螺栓紧固在塑料卡盘11的前面来阻挡医疗仪器从塑料卡盘11上脱出。

以上所述，仅为本实用新型的较佳可行实施例而已，并非用以限定本实用新型的范围。
