一种基于发光菌的空气检测装置的制作方法

本实用新型涉及测定装置，具体涉及一种基于发光菌的空气检测装置。

背景技术：

随着工业的高速发展，环境污染越来越严重，其中大气污染是严重人们日常生活的污染之一。环境监测试验中指示生物的选择以发光菌作为最佳监测生物，通过分析发光细菌发光光谱，研究发光细菌的发光机理和发光细菌发光强度特性，建立发光细菌相对发光度与环境污染物毒性组分总浓度的关系。通过设计具有最佳工作性能的监测装置，通过实验获得的工作技术参数，发展和完善污染物快速生物监测的基本方法。

技术实现要素：

为了解决现有技术中问题，本实用新型提供一种能够监测空气污染的一种基于发光菌的空气检测装置。

实现本实用新型目的的技术方案为：

一种基于发光菌的空气检测装置，包括壳体和壳体上的显示屏，其特征在于：所述壳体内部设有恒温箱，所述恒温箱内部设有发光菌原液容器和发光控测板；所述发光控测板上设有两个发光菌溶液瓶，其中一个发光菌溶液瓶为对照品瓶，另一个为测试品瓶；所述恒温箱的外部设有压缩空气容器、水泵和气泵；所述压缩空气容器通过管道连接对照品瓶；所述水泵和发光菌原液容器通过管道分别连接对照品瓶和测试品瓶；所述气泵一端与所测环境连通，另一端通过管道与测试品瓶连接。

所述发光菌原液与对照品瓶和测试品瓶之间设有开关，所述开关为电磁阀。

所述气泵与测试品瓶之间的管道上设有气体流量测定仪。

所述压缩空气容器与对照品瓶之间的管道上设有开关和气体流量测定仪，所述开关为电磁阀。

所述发光测控板、电磁阀、气泵、水泵、气体流量测定仪均由PLC控制。

所述PLC还连接有报警装置，当发光测控板检测空气超过预设标准，报警装置自动启动。

有益效果：

本实用新型通过在基于发光菌的空气检测装置的壳体内设置恒温箱，恒温箱内设有发光菌原液容器和发光控测板，能够使用发光菌对所测空气进行毒性或污染严重性进行精确检测。

本实用新型的发光测控板、电磁阀、气泵、水泵、气体流量测定仪均由PLC控制，只要按动PLC上的按钮或开关就能够进行气体检测，简单方便。

本实用新型中的气泵与测试品瓶之间的管道上以及压缩空气容器与对照品瓶之间的管道上均设有气体流量测定仪，能够精确计量进入对照品瓶和测试品瓶的气体量，使测量结果更加准确。

附图说明

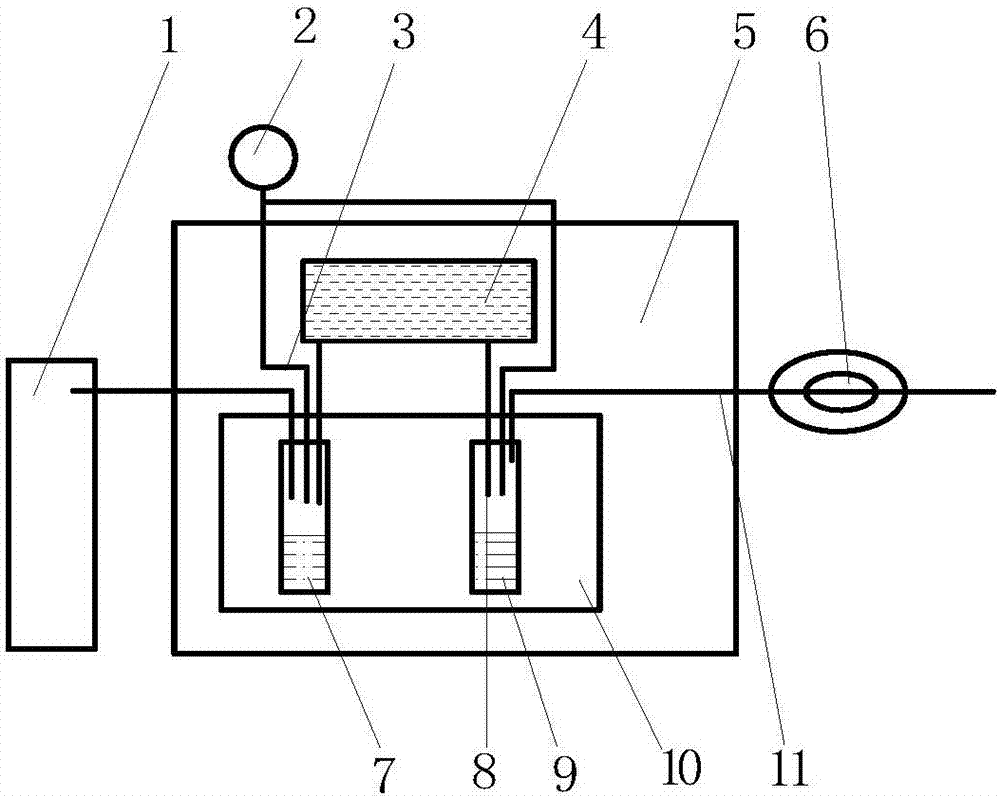

图1为本实用新型实施例中一种基于发光菌的空气检测装置的结构示意图

图2为本实用新型实施例中一种基于发光菌的空气检测装置的外观示意图

具体实施方式

图1和图2用以解释本实用新型，但本发明不限于图1和图2所示的范围内。

一种基于发光菌的空气检测装置，包括壳体13和壳体上的显示屏12，其特征在于：所述壳体内部设有恒温箱5，所述恒温箱内部设有发光菌原液容器4和发光控测板10；所述发光控测板上设有两个发光菌溶液瓶，其中一个发光菌溶液瓶为对照品瓶7，另一个为测试品瓶9；所述恒温箱的外部设有压缩空气容器1、水泵2和气泵6；所述压缩空气容器通过管道连接对照品瓶；所述水泵和发光菌原液容器通过管道3、8分别连接对照品瓶和测试品瓶；所述气泵一端与所测环境连通，另一端通过管道11与测试品瓶连接。

本实用新型通过在基于发光菌的空气检测装置的壳体内设置恒温箱，恒温箱内设有发光菌原液容器和发光控测板，能够使用发光菌对所测空气进行毒性或污染严重性进行精确检测。

所述发光菌原液与对照品瓶和测试品瓶之间设有开关，所述开关为电磁阀。

所述气泵与测试品瓶之间的管道上设有气体流量测定仪。

所述压缩空气容器与对照品瓶之间的管道上设有开关和气体流量测定仪，所述开关为电磁阀。

本实用新型中的气泵与测试品瓶之间的管道上以及压缩空气容器与对照品瓶之间的管道上均设有气体流量测定仪，能够精确计量进入对照品瓶和测试品瓶的气体量，使测量结果更加准确。

所述发光测控板、电磁阀、气泵、水泵、气体流量测定仪均由PLC控制。

本实用新型的发光测控板、电磁阀、气泵、水泵、气体流量测定仪均由PLC控制，只要按动PLC上的按钮或开关就能够进行气体检测，简单方便。

所述PLC还连接有报警装置，当发光测控板检测空气超过预设标准，报警装置自动启动。

上述实施例仅为本实用新型具体实施例,但并不局限于实施例,凡在不脱离本实用新型构思的情况下,依本申请所做的等效修饰和现有技术添加均视为本实用新型技术范畴。
